1. Нормативно-техническая база по устройству асфальтобетонных покрытий
1.1 Термины и определения:
Покрытие дорожное асфальтобетонное: - Однослойная или многослойная конструкция, устроенная из различных типов асфальтобетонных смесей с защитным слоем или без него.
Асфальтобетонная смесь – рационально подобранная смесь минеральных материалов – щебня (гравия), песка, минерального порошка – с вяжущим, взятых в определенных соотношениях и перемешанных в нагретом состоянии.
Асфальтобетон – уплотненная асфальтобетонная смесь.
Асфальтобетонный завод (АБЗ)– производственное предприятие для приготовления асфальтобетонных смесей. В состав АБЗ может входить несколько АСУ.
Асфальтосмесительная установка (АСУ) – комплекс агрегатов и технологического оборудования для приготовления асфальтобетонных смесей, является основной частью асфальтобетонного завода.
1.2 Нормативно-техническая документация:
ТКП 059-2012 (02191) Автомобильные дороги. Правила устройства
ТКП 094- 2012 (02191) Автомобильные дороги. Правила устройства асфальтобетонных покрытий и защитных слоев
ТКП 234-2009.(02191) Автомобильные дороги. Порядок проведения операционного контроля при строительстве, ремонте и содержании
ТКП 140-2008 (02191) Автомобильные дороги. Порядок выполнения диагностики
ТКП 172-2009 (02191) Обустройство мест производства работ при строительстве, реконструкции, ремонте и содержании автомобильных дорог и улиц населенных пунктов
ТКП 45-3.03-19-2006 (02250) Автомобильные дороги. Нормы проектирования
ТКП 45-3.03-112-2008 (02250) Автомобильные дороги. Нежесткие дорожные одежды. Правила проектирования
СТБ 1033-2016 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия
1.3 Общие сведения об асфальтосмесительных установках
Асфальтобетонные смеси приготавливаются в асфальтосмесительных установках путем перемешивания нагретых каменных материалов и органического вяжущего.
Асфальтобетонный завод (АБЗ)– производственное предприятие для приготовления асфальтобетонных смесей. В состав АБЗ может входить несколько АСУ.
Асфальтосмесительная установка (АСУ) – комплекс агрегатов и технологического оборудования для приготовления асфальтобетонных смесей, является основной частью асфальтобетонного завода.
АБЗ как правило позволяют обеспечивать асфальтобетонной смесью строящиеся или ремонтируемые объекты в радиусе не более 50 км.
АБЗ подразделяют на сезонные (передвижные) и стационарные.
Сезонные (передвижные) находятся на одном месте один, максимум два строительных сезона. Создаются, как правило, на базе мобильных АСУ вблизи крупных объектов строительства и ремонта автомобильных дорог.
Стационарные АБЗ располагаются вблизи от крупных потребителей асфальтобетонной смеси – крупные населенные пункты, транспортные узлы.
По принципу действия большинство АСУ подразделяются на установки периодического действия, установки непрерывного действия с гравитационным смешением компонентов, установки непрерывного действия с принудительным смешением компонентов.
Большинство АСУ в Республике Беларусь относятся к установкам периодического действия. Отличительной особенностью этих установок является перемешивание компонентов смеси в отдельном агрегате – мешалке, и периодичность процессов подачи исходных материалов, перемешивания и выгрузки смеси из мешалки (Рис.1).

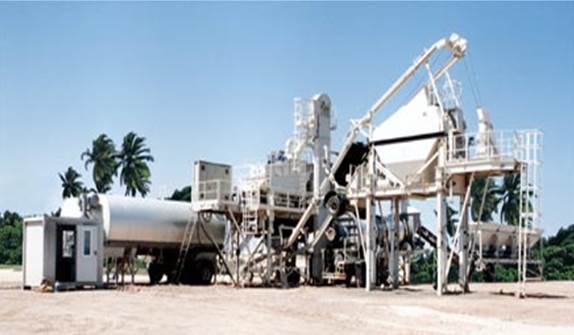

Рисунок 1 АСУ периодического действия
Преимущества АСУ периодического действия:
· Точность дозировки компонентов смеси;
· Возможность быстро переключить установку на выпуск смеси другого типа;
· Возможность гибко изменять технологические параметры процесса приготовления смеси (температура, время перемешивания).
Недостатки АСУ периодического действия:
· Большое количество дополнительных агрегатов по сравнению с АСУ других принципов действия;
· Относительно высокая стоимость и низкая надежность по сравнению с АСУ других принципов действия;
· Снижение производительности АСУ при выпуске смесей, требующих большего времени перемешивания;
· Относительно высокие энергопотери в горячем элеваторе, грохоте и бункерах горячих каменных материалов.
Отличительной особенностью установок непрерывного действия с гравитационным смешением компонентов является сушка нагрев каменных материалов и перемешивание компонентов смеси в одном агрегате – сушильно-перемешивающем барабане, и непрерывность процессов дозировки исходных материалов, перемешивания и выгрузки смеси из сушильно-перемешивающего барабана. (Рис. 2)

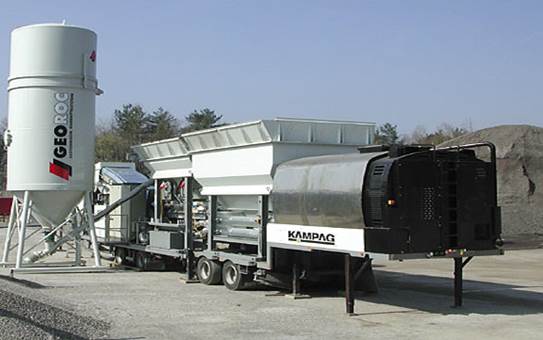

Рисунок 2 АСУ непрерывного действия с гравитационным смешением компонентов
Преимущества АСУ непрерывного действия с гравитационным смешением компонентов:
· Относительно малые габариты, низкая стоимость и высокая надежность по сравнению с АСУ других принципов действия;
· Небольшое количество агрегатов по сравнению с АСУ других принципов действия;
· Постоянная производительность АСУ независимо от типа смеси;
· Относительно низкие энергопотери.
Недостатки АСУ непрерывного действия с гравитационным смешением компонентов:
· Относительно низкая точность дозировки компонентов смеси по сравнению с АСУ других принципов действия;
· Невозможность быстро переключить установку на выпуск смеси другого типа;
· Невозможность гибко изменять время перемешиванияв зависимости от типа приготовления смеси и как следствие недостаточное качество перемешивания высокощебенистых смесей.
Отличительной особенностью установок непрерывного действия с принудительным смешением компонентов является сушка нагрев каменных материалов и перемешивание компонентов смеси в одном агрегате – сушильно-перемешивающем барабане, и непрерывность процессов дозировки исходных материалов, перемешивания и выгрузки смеси из сушильно-перемешивающего барабана. При этом смешение компонентов смеси происходит принудительно под действием специальных лопаток закрепленных на поверхности между двумя вращающимися относительно друг друга цилиндрами сушильно-перемешивающего барабан. (Рис. 3)

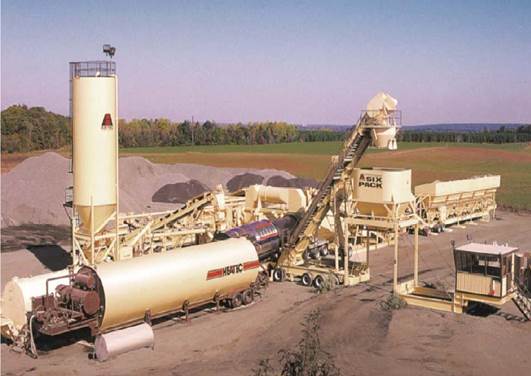

Рисунок 3 АСУ непрерывного действия с принудительным смешением компонентов
Преимущества АСУ непрерывного действия с принудительным смешением компонентов:
· Относительно малые габариты и высокая надежность по сравнению с АСУ других принципов действия;
· Небольшое количество агрегатов по сравнению с АСУ других принципов действия;
· Постоянная производительность АСУ независимо от типа смеси;
· Относительно низкие энергопотери;
· Высокое качество перемешивания независимо от типа смесей.
Недостатки АСУ непрерывного действия с принудительным смешением компонентов:
· Относительно низкая точность дозировки компонентов смеси по сравнению с АСУ других принципов действия;
· Невозможность быстро переключить установку на выпуск смеси другого типа.
АСУ каждого принципа действия обладают своими преимуществами и недостатками.
Однако АСУ периодического действия позволяют более точно дозировать исходные компоненты благодаря порционной загрузки мешалки, а так же предварительному разделению на фракции высушенного и нагретого крупного заполнителя.
В условиях отсутствия достаточного количества крупного заполнителя узких фракций и значительных колебаний зернового состава каменных материалов в пределах одной фракции наиболее предпочтительными с точки зрения обеспечения качества выпускаемой продукции являются АСУ периодического действия.
1.4 Общие сведения об асфальтоукладочной технике
Асфальтоукладчики выпускаются в двух исполнениях: на колесной или на гусеничной ходовой части. И та, и другая имеют свои преимущества.

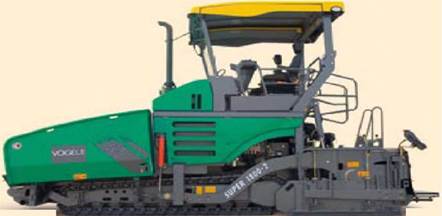

Гусеничные асфальтоукладчики:
Чтобы обеспечить максимальное тяговое усилие укладчиков, их устанавливают на гусеничную ходовую часть. Так как площадь контакта с основанием у гусеничных тележек больше, чем у колес, они могут развивать более высокую тяговую силу.
Гусеничная ходовая часть позволяет укладчику работать даже на тяжелых основаниях, а также при большой ширине укладки - до 16 м. При этом управление каждой гусеничной тележкой производится с помощью электроники. Повороты укладчик проходит точно, «как по чертежу», с постоянной скоростью укладки.
Преимущества гусеничных укладчиков:
■ Большое тяговое усилие
■ Универсальность применения
■ Возможность укладки слоя большой ширины
■ Возможность работы даже на мягком основании
■ Надежное толкание тяжелых автомобилей со смесью
