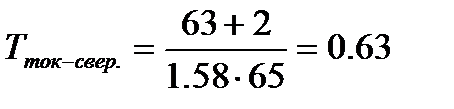

1.7.2 Просверлить отверстие ∅10 мм на проход

Дата: 2025-05-01; Просмотры: 22

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

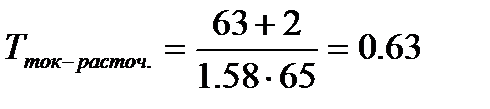

1.7.3 Расточить отверстие ∅ 10 мм до ∅ 30 мм

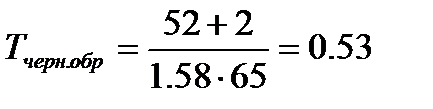

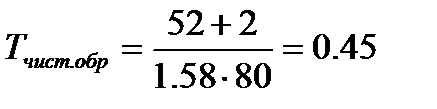

1.7.4 Обточить ∅83мм до ∅45 мм на длину 52мм

1.7.5 Проточить канавку шириной 2.5 мм с фаской 2•45° и

скруглением R1на ∅45мм занимает несколько секунд

Т=0,30

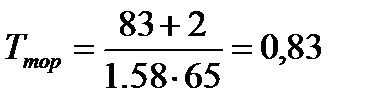

1.7.6 Подрезать торец в размер 83мм

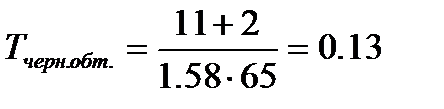

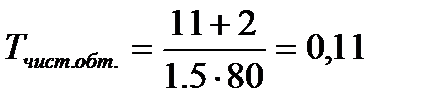

1.7.7 Обточить ∅83мм до ∅80мм на длину 11мм

Фрезерная

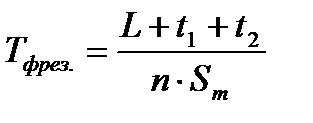

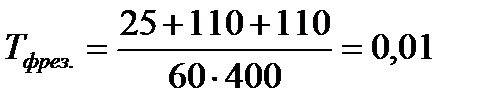

1.7.8 Фрезеровать паз шириной 11.6 мм на глубину 25мм на ∅45мм

где S_m – подача в минуту( минутная подача)

Сверлильная

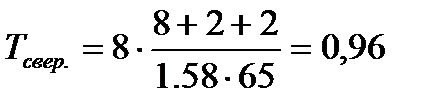

1.7.9 Сверлить последовательно 8 отв. ∅8мм на проход

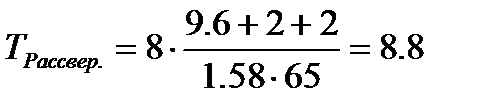

1.7.10 Рассверлить последовательно 8 отв. ∅9.6мм на проход

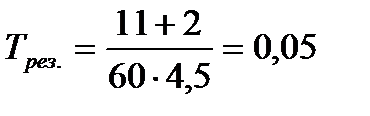

1.7.11 Нарезать резьбу М11-6g на длину 11 мм в 8 отверстиях комплектом их 3 метчиков

Контрольная

1.7.12 Проконтролировать все размеры

2 Предварительная разработка технологического маршрута изготовления детали

2.1 Схемы обработки отдельных переходов с расчетами основного времени.

Схемы обработки представлены в таблице 1.

Таблица 1

Операции и переходы	Эскизы обработки	Оперативное время в мин
1	2	3
1 Токарная   1.1Подрезать торец ∅ 83мм     1.2Просверлить отверстие ∅ 10 мм на проход     1.3Расточить отверстие ∅ 10 мм до ∅ 30 мм     1.4 Обточить ∅83 мм до ∅ 45 мм на длину 52 мм     1.5Проточить канавку согласно чертежу   1.6Подрезать торец   1.7Обточить ∅ 83 мм до ∅ 80 мм на длине 11мм		Т=0,30
2 Фрезерная   2.1Фрезеровать паз шириной 11.6 мм на глубину 25 мм на
3 Сверлильная   3.1Сверлить последовательно 8 отв.∅8мм на проход   3.2Рассверлить последовательно 8 отв. 9.6 мм под резьбу   3.3Нарезать резьбу М11-6g в 8 отверстиях комплектом из 3 метчиков
4 Контрольная 4.1 Проконтролировать все размеры

2.2 Расчет суммарного основного времени

∑T = T _ток. + T _{ток-свер.} + T _{ток-расточ.} + T _{черн.обт..} + T _{чист.обт} + T + T _тор. + T _{черн.обт..} + T _{чист.обт..} +

T _фрез + T _свер.. + T _{рассвер} + T _рез + T _конт

=0.83+0.63+0.63+0.53+0.45+0.30+0.83+0.13+0.11+0.01+9.6+8.8+5=27.85мин.
