1.Классический расчет режимов резания при токарной обработке

1.1 Выбор заготовки и назначение припусков на размеры

В качестве заготовки выбираю поковку из стали 45.

1.2 Распределение припуска при выборе характера обработки

Расчет ведем по припуску на диаметр 95

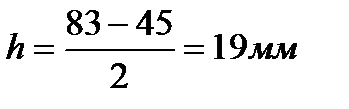

1.2.1 Припуск h, мм, вычисляется по формуле:

,

где D – диаметр обрабатываемой заготовки, мм, наибольший;

d – диаметр обработанной детали, мм, наибольший;

.

Распределение припуска

Изм.
Лист
№ докум.
Подпись
Дата
Лист
7
0.3.КР.В.4.14.00.00.ПЗ

На черновую обработку:

На чистовую обработку:

1.3 Выбор режущего инструмента

Резец токарный-проходной отогнутый правый, езец токарный-подрезной отогнутый правый,резец отрезной специальный, резец расточной.Передний угол 10°, задний угол 30°, главный угол 90°, размер державки H×B=40×20.

1.4 Расчет подачи

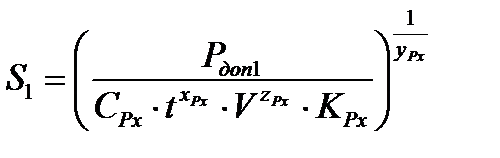

1.4.1 Подача S 1, мм/об, допускаемая прочностью механизма станка вычисляется по формуле:

,



где t=5 мм, глубина резания при черновой обработке;

V =70 м/мин, скорость резания для черновой обработки резцами из твердых сплавов;

Рдоп1 – наибольшая осевая сила, допускаемая прочностью механизма подачи токарного станка в Н, для станка 16К40 равна 3000Н

СРх – коэффициент обрабатываемости материалов для осевой силы резания, равный

339



хРх; yPx ; zPx – показатели степеней , равные хРх=1,0; yPx =0,85; zPx =-0,9

КРх – общий поправочный коэффициент, учитывающий условия обработки, равный:

КРх = =1,3



1.4.2 Подача S 2, мм/об, допускаемой прочностью державки резца вычисляется по формуле:

;

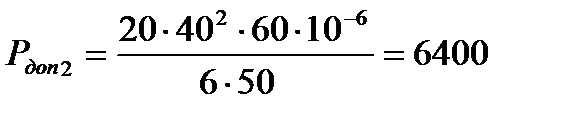

где Рдоп2 – наибольшая тангенциальная сила резания, Н, допускаемая прочностью державки резца равная:

;

В – ширина державки резца, равная 20 мм;

Н – высота державки резца, равная 40 мм;

[ σn ] – допускаемое напряжение изгиба материала державки резца, равное 200 МПа

Изм.
Лист
№ докум.
Подпись
Дата
Лист
8
0.3.КР.В.4.14.00.00.ПЗ

Показатели степеней СРх и КР z равны: СР z =300, КР z=1,1.

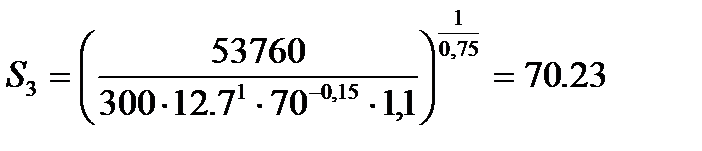

1.4.3 Подача S 3, мм/об, допускаемой жесткостью державки резца вычисляется по формуле:

,

где Рдоп3 – наибольшая тангенциальная сила резания, Н, допускаемая жесткостью державки резца равная:

,

Ермодуль упругости материала державки резца, равный 2,0·105МПа

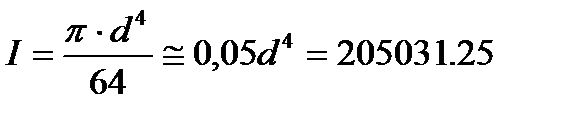

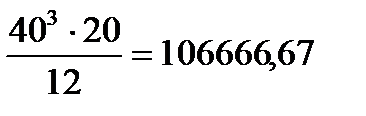

Ipмомент инерции сечения державки резца, мм4, равный:

Ip =

Ip =

fpстрела прогиба, равная для черновой обработки 0,1 мм

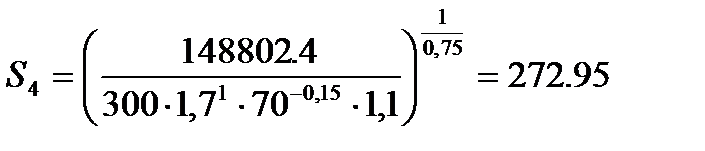

1.4.4 Подача S 4, мм/об, допускаемой прочностью детали вычисляется по формуле:

Изм.
Лист
№ докум.
Подпись
Дата
Лист
9
0.3.КР.В.4.14.00.00.ПЗ

,

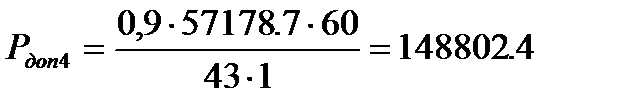

где Рдоп4 – наибольшая тангенциальная сила резания, Н, допускаемая прочностью детали равная:

,

L 1расчетная длина обработки, равная l=43;

QH – коэффициент нагружения, равная 1;

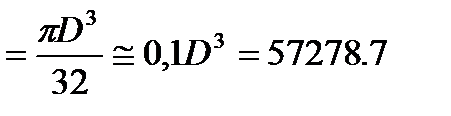

W – момент сопротивления сечения детали, равный:

W

[ σn ] – допускаемое материалом напряжение изгиба, равное 200 МПа

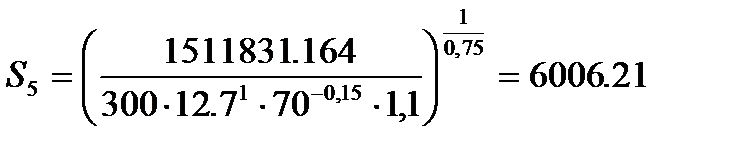

1.4.5 Подача S 5, мм/об, допускаемой прочностью детали вычисляется по формуле:

;

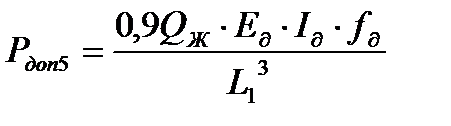

где Рдоп5 – наибольшая тангенциальная сила резания, допускаемая жесткостью детали в Н, равная:

; Н

Изм.
Лист
№ докум.
Подпись
Дата
Лист
10
0.3.КР.В.4.14.00.00.ПЗ

Q Ж - коэффициент нагружения при расчете на жесткость, равный 3;

E - модуль упругости материала детали, равный 2,1∙105 МПа;

I - момент инерции сечения детали, мм4, равный для сплошного сечения:

f - допускаемая стрела прогиба детали, равная 0,2 мм;



Изм.Изм.
ЛистЛист
№ докум.№ докум.
ПодписьПодпись
ДатаДата
ЛистЛист
11
0.3.КР.В.4.14.00.00.ПЗ 0.3.КР.В.4.14.00.00.ПЗ

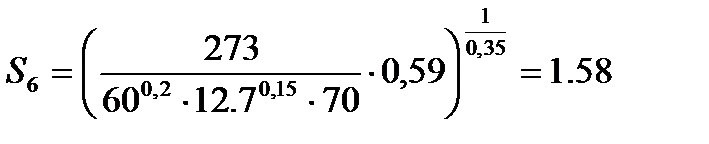

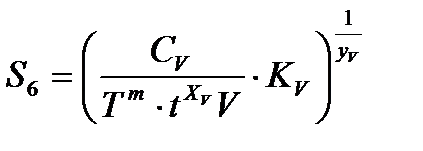

1.4.6 Подача S 6, мм/об, допускаемой режущими свойствами режущей части резца вычисляется по формуле:

,

где CV – коэффициент обрабатываемости материала, равный 273;

Х v ; y v – показатели степеней при глубине резания, подаче, равные: y v=0,35, Х v= 0,15;

KV – общий поправочный коэффициент условий обработки, равный 0,59;

m – показатель относительной стойкости, равный 0,2;

Т – заданная стойкость инструмента, равная 60 мин.

1.4.7 Выбор единственной подачи

Из всех найденных подач я выбираю наименьшую Smin ,она равна S 6 =0,4 и корректирую по коробке подачи станка 16К20.
