1.5 УСТРОЙСТВО ФОРМИРОВАНИЯ ЦВЕТНЫХ ЭФФЕКТОВ
Изобретение относится к устройству формирования цветных эффектов, использующему электрофотографию, и, в частности, к устройству формирования изображений, допускающему формирование электростатического скрытого изображения. Устройство формирования изображений включает в себя блоки обработки, которые плотно размещаются вокруг соответствующих светочувствительных элементов и воздействуют на светочувствительные элементы, секцию излучения света, которая формирует электростатическое скрытое изображение для обнаружения на светочувствительном элементе, и секцию обнаружения, которая обнаруживает, что электростатическое скрытое изображение проходит через положение, обращенное к блоку обработки, и секцию управления, которая выполняет управление коррекцией рассовмещения на основе результата обнаружения. Технический результат заключается в решении проблемы, которая возникает при обнаружении традиционного порошкового изображения для обнаружения с помощью оптического датчика, и в повышении удобства в эксплуатации устройства формирования изображений. 2 н. и 22 з.п. ф-лы, 3
5 ил.
УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ
Область техники, к которой относится изобретение
Изобретение относится к устройству формирования цветных изображений, использующему электрофотографию, и, в частности, к устройству формирования изображений, допускающему формирование электростатического скрытого изображения.
Описание предшествующего уровня техники
Среди электрофотографических устройств формирования цветных изображений известна так называемая поточная система, независимо включающая в себя блоки формирования изображений для соответствующих цветов для быстрой печати. Устройство формирования цветных изображений поточной системы применяет конфигурацию, которая последовательно передает изображения от блоков формирования изображений соответствующих цветов на промежуточную транспортную ленту и вместе передает изображения на носитель записи.
Такое устройство формирования цветных изображений вызывает рассовмещение (отклонение от заданной позиции или отклонение по цвету) из-за механических факторов в блоках формирования изображений соответствующих цветов при наложении изображений. В частности, в конфигурации, независимо включающей в себя лазерные сканирующие устройства (оптические сканирующие устройства) и фоточувствительные барабаны для соответствующих цветов, взаимные расположения между лазерными сканирующими устройствами и фоточувствительными барабанами отличаются между цветами. Соответственно, положения лазерного сканирования на фоточувствительных барабанах нельзя синхронизировать, что вызывает рассовмещение.
Чтобы исправить рассовмещение, в вышеприведенном устройстве формирования цветных изображений выполняется управление коррекцией рассовмещения. В выложенной заявке на патент Японии
H07-234612 порошковые изображения для обнаружения соответствующих цветов переносятся с фоточувствительных барабанов на носитель изображения (промежуточную транспортную ленту), и относительные положения порошковых изображений для обнаружения при сканировании и направления транспортировки обнаруживаются с использованием оптических датчиков, и посредством этого выполняется управление коррекцией рассовмещения.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Однако существуют следующие проблемы в обнаружении порошкового изображения для обнаружения с использованием оптического сканирующего устройства в традиционно известном управлении коррекцией рассовмещения. То есть, поскольку порошковое изображение для обнаружения (с плотностью 100%) в управлении коррекцией рассовмещения переносится с фоточувствительного барабана на носитель изображения (ленту), необходимы усилия по очистке барабана и носителя, снижающие удобство в эксплуатации устройства формирования изображений.
Задача изобретения состоит в том, чтобы решить по меньшей мере одну из этих проблем и другую проблему.
Например, задача изобретения состоит в том, чтобы решить проблему при обнаружении традиционного порошкового изображения для обнаружения с помощью оптического датчика и повысить удобство в эксплуатации устройства формирования изображений. Другие проблемы можно понять из всего описания изобретения.
Чтобы решить вышеупомянутые проблемы, другая задача изобретения состоит в том, чтобы предоставить устройство формирования цветных изображений, содержащее блоки формирования изображений для каждого цвета, причем каждый из блоков формирования изображений включает в себя светочувствительный элемент, приводимый во вращение, секцию зарядки для зарядки светочувствительного элемента, секцию излучения света для излучения света, чтобы сформировать электростатическое скрытое изображение на светочувствительном элементе, проявочную секцию для нанесения тонера на электростатическое скрытое изображение, и формирования порошкового изображения на светочувствительном элементе, и секцию переноса для переноса порошкового изображения, налипшего на светочувствительном элементе, причем секция зарядки, секция проявления и секция переноса предусмотрены для светочувствительного элемента, при этом устройство формирования цветных изображений включает в себя секцию формирования, которая управляет секцией излучения света, соответствующей каждому цвету и формирующей электростатическое скрытое изображение для коррекции рассовмещения на каждом из светочувствительных элементов для каждого цвета, секцию электропитания для секций зарядки, секции проявления или секции переноса, секцию обнаружения для обнаружения вывода для каждого цвета из секции электропитания, когда электростатическое скрытое изображение для коррекции рассовмещения, сформированное на светочувствительном элементе для каждого цвета, проходит через положение, обращенное к одной из секции зарядки, секции проявления и секции переноса, и секцию управления, которая выполняет управление коррекцией рассовмещения для того, чтобы вернуть условие рассовмещения в исходное условие на основе результата обнаружения из секции обнаружения.
Дополнительная задача изобретения состоит в том, чтобы предоставить устройство формирования цветных изображений, содержащее блоки формирования изображений для каждого цвета, причем каждый из блоков формирования изображений включает в себя светочувствительный элемент, приводимый во вращение, блок обработки, установленный плотно вокруг светочувствительного элемента и воздействующий на светочувствительный элемент, секцию излучения света для выполнения излучения света и формирования электростатического скрытого изображения на светочувствительном элементе, при этом устройство заставляет блок формирования изображений функционировать для формирования порошкового изображения и включает в себя секцию формирования для управления секцией излучения света, соответствующей каждому цвету и формирующей электростатическое скрытое изображение для коррекции рассовмещения на светочувствительном элементе для каждого цвета, секцию электропитания для блока обработки, соответствующего каждому цвету, секцию обнаружения для обнаружения, для каждого цвета, вывода из секции электропитания, когда электростатическое скрытое изображение для коррекции рассовмещения, сформированное на светочувствительном элементе для каждого цвета, проходит через положение, обращенное к блоку обработки, и секцию управления для выполнения управления коррекцией рассовмещения для того, чтобы вернуть условие рассовмещения в исходное условие на основе результата обнаружения из секции обнаружения.
Настоящее изобретение может решить проблемы при обнаружении традиционного порошкового изображения для обнаружения оптическим датчиком и повысить удобство в эксплуатации устройства формирования изображений.
Еще один признак настоящего изобретения станет очевидным из последующего описания примерных вариантов осуществления со ссылкой на прилагаемые чертежи.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

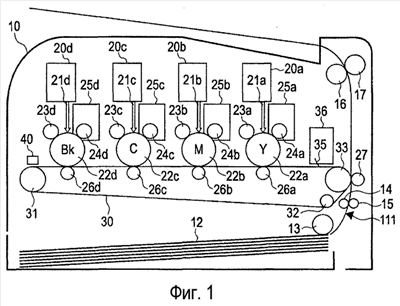

Фиг. 1 - схема конфигурации поточной системы (системы с 4 барабанами) в устройстве формирования цветных изображений.
Фиг. 2А и 2В - схемы конфигурации высоковольтного источника питания.
Фиг. 3 - схема аппаратной конфигурации печатающей системы.
Фиг. 4А - принципиальная схема высоковольтного источника питания.
Фиг. 4B показывает функциональную блок-схему высоковольтной цепи питания.
Фиг. 5 - блок-схема алгоритма, иллюстрирующая обработку для получения опорного значения.
Фиг. 6 - схема, иллюстрирующая пример состояния создания метки для обнаружения рассовмещения (для коррекции рассовмещения), сформированного на промежуточной транспортной ленте.
Фиг. 7 - схема, иллюстрирующая состояние формирования электростатического скрытого изображения для обнаружения рассовмещения (для коррекции рассовмещения) на фоточувствительном барабане.
Фиг. 8 - схема, иллюстрирующая пример результата обнаружения информации о поверхностном потенциале фоточувствительного барабана.
Фиг. 9А - схематическое представление, иллюстрирующее поверхностный потенциал фоточувствительного барабана в случае, где тонер не прилипает к электростатическому скрытому изображению; фиг. 9В - схематическое представление, иллюстрирующее поверхностный потенциал фоточувствительного барабана в случае, где тонер прилипает к электростатическому скрытому изображению.
Фиг. 10 - блок-схема алгоритма управления коррекцией рассовмещения.
Фиг. 11 - схема конфигурации другой поточной системы (системы с 4 барабанами) в устройстве формирования цветных изображений.
Фиг. 12 - блок-схема алгоритма, иллюстрирующая другую обработку для получения опорного значения.
Фиг. 13 - блок-схема алгоритма, иллюстрирующая другое управление коррекцией рассовмещения.
Фиг. 14А и 14В - схемы, каждая из которых иллюстрирует состояние распределения фаз фоточувствительного барабана, когда дискретизируют данные.
Фиг. 15 - схема для иллюстрации размера листа и ширины пробельной области.
Фиг. 16А - принципиальная схема другого высоковольтного источника питания; фиг. 16В - принципиальная схема другого высоковольтного источника питания, включающего другую цепь контроля тока в качестве третьего варианта осуществления; и фиг. 16С - схема, иллюстрирующая пример результата обнаружения информации о поверхностном потенциале фоточувствительного барабана.
Фиг. 17А и 17В - схемы конфигураций высоковольтного источника питания.
Фиг. 18 - принципиальная схема высоковольтного источника питания.
Фиг. 19 - блок-схема алгоритма, иллюстрирующая другую обработку для получения опорного значения.
Фиг. 20 - схема, иллюстрирующая состояние формирования электростатических скрытых изображений для обнаружения рассовмещения (для коррекции рассовмещения) для соответствующих цветов на фоточувствительном барабане.
Фиг. 21 - блок-схема алгоритма, иллюстрирующая другое управление коррекцией рассовмещения.
Фиг. 22 - схема конфигурации другого высоковольтного источника питания.
Фиг. 23А - блок-схема алгоритма, иллюстрирующая другую обработку для получения опорного значения.
Фиг. 23В - блок-схема алгоритма, иллюстрирующая другую обработку для получения опорного значения.
Фиг. 24 - временная диаграмма формирования электростатического скрытого изображения для обнаружения рассовмещения (для коррекции рассовмещения).
Фиг. 25А - блок-схема алгоритма, иллюстрирующая другое управление коррекцией рассовмещения.
Фиг. 25В состоит из фиг. 25В-1 и 25В-2, которые являются блок-схемами алгоритмов, иллюстрирующими другое управление коррекцией рассовмещения.
Фиг. 26 - блок-схема алгоритма, иллюстрирующая другую обработку для получения опорного значения.
Фиг. 27 - блок-схема алгоритма, иллюстрирующая другое управление коррекцией рассовмещения.
