Рис. 0.4.3: Цветовая модель HSV
HLS (Hue, Lightness, Saturation - цветовой тон, светлота, насыщенность) - модель ориентированная на человека и обеспечивающая возможность явного задания требуемого оттенка цвета (см. рис. 0.4.4). Эта модель образует подпространство, представляющее собой двойной конус, в котором черный цвет задается вершиной нижнего конуса и соответствует значению L = 0, белый цвет максимальной интенсивности задается вершиной верхнего конуса и соответствует значению L = 1. Максимально интенсивные цветовые тона соответствуют основанию конусов с L = 0.5, что не совсем удобно.
Цветовой тон H, аналогично системе HSV, задается углом поворота.
Насыщенность S меняется в пределах от 0 до 1 и задается расстоянием от вертикальной оси L до боковой поверхности конуса. Т.е. максимально насыщенные цветовые цвета располагаются при L=0.5, S=1.
В общем, систему HLS можно представить как полученную из HSV "вытягиванием" точки V=1, S=0, задающей белый цвет, вверх для образования верхнего конуса.

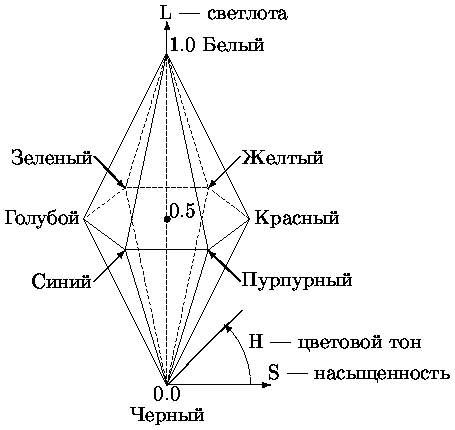

Рис. 0.4.4: Цветовая модель HLS
1.4 Задание цветов
Растровые дисплеи, как правило, используют аппаратно-ориентированную модель цветов RGB.
В наиболее распространенных растровых дисплеях - дисплеях с таблицей цветности значения кодов пикселов, заносимые в видеопамять, представляют собой индексы элементов таблицы цветности. При необходимости отображения некоторого пиксела на экран по его значению выбирается элемент таблицы цветности, содержащий тройку значений - RGB. Эта тройка и передается на монитор для задания цвета пиксела на экране.
В полноцветных дисплеях для каждого пиксела в видеопамять заносится тройка значений RGB. В этом случае при необходимости отображения пиксела из видеопамяти непосредственно выбирается тройка значений RGB, которая и передается на монитор (но может и передаваться в таблицу цветности).
В модели RGB легко задавать яркости для одного из основных цветов, но по крайней мере затруднительно задать оттенок с требуемым цветовым тоном и насыщенностью. В различного рода графических редакторах эта задача обычно решается с помощью интерактивного выбора из палитры цветов и формированием цветов в палитре путем подбора значений RGB до получения требуемого визуального результата. Более удобно в этом случае использовать модели HVS или HLS, позволяющие непосредственно задать требуемый оттенок. Конечно, при занесении данных в таблицу цветности или для полноцветных дисплеев - в видеопамять требуется перевод в значений в систему RGB.
