Рис. 0.4.1: Цветовой куб модели RGB
CMY (Cyan, Magenta, Yellow - голубой, пурпурный, желтый) - аппаратно-ориентированная модель, используемая в полиграфии для субтрактивного формирования оттенков, основанного на вычитании слоем краски части падающего светового потока. Цвета модели CMY являются дополнительными к цветам модели RGB, т.е. дополняющими их до белого. Таким образом система координат CMY - тот же куб, что и для RGB, но с началом отсчета в точке с RGB координатами (1,1,1), соответствующей белому цвету. Цветовой куб модели CMY показан на рис. 0.4.2.

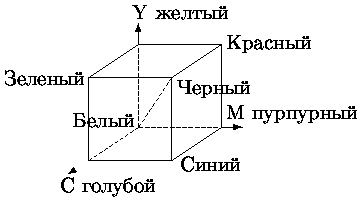

Рис. 0.4.2: Цветовой куб модели CMY
Преобразования между пространствами RGB и CMY определяются следующим образом:
|
Причем единичный вектор-строка в модели RGB - представление белого цвета, а в модели CMY - черного.

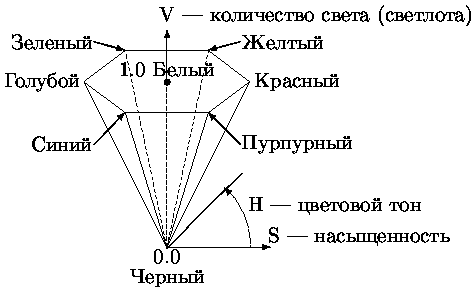

HSV (Hue, Saturation, Value - цветовой тон, насыщенность, количество света или светлота) - модель, ориентированная на человека и обеспечивающая возможность явного задания требуемого оттенка цвета (см. рис. 0.4.3). Подпространство, определяемое данной моделью - перевернутый шестигранный конус.
По вертикальной оси конуса задается V - светлота, меняющаяся от 0 до 1. Значению V = 0 соответствует вершина конуса, значению V = 1 - основание конуса; цвета при этом наиболее интенсивны.
Цветовой тон H задается углом, отсчитываемым вокруг вертикальной оси. В частности, 0 - красный, 60 - желтый, 120 - зеленый, 180 - голубой, 240 - синий, 300 - пурпурный, т.е. дополнительные цвета расположены друг против друга (отличаются на 180).
Насыщенность S определяет насколько близок цвет к "чистому" пигменту и меняется от 0 на вертикальной оси V до 1 на боковых гранях шестигранного конуса.
Точка V = 0, в которой находится вершина конуса, соответствует черному цвету. Значение S при этом может быть любым в диапазоне 0-1. Точка с координатами V = 1, S = 0 - центр основания конуса соответствует белому цвету. Промежуточные значения координаты V при S=0, т.е. на оси конуса, соответствуют серым цветам. Если S = 0, то значение оттенка H считается неопределенным.
