Практическая работа №2
Тема: Изучение принципа работы аспирационного психрометра.
Цель: Изучить принцип работы и устройство аспирационного психрометра. Изучить порядок определения температуры и относительной влажности.
Применяемое оборудование: Аспирационный психрометр МВ-4М, инструкция по эксплуатации.
Ход работы
1) Технические данные
1. Диапазон измерения относительной влажности воздуха
при температуре от 5 до 40 °С, % от 10 до 100
2. Диапазон измерения температуры воздуха, °С, от минус 25 до 50.
3.Погрешность психрометров при измерении относительной влажности не должна быть более указанной в таблице 2. инструкции по эксплуатации
4. Скорость воздушного потока (аспирация), м/с, должна быть: для MB–4M не менее 2,0 на 4-й минуте и не менее 1,7 на 6-й минуте работы вентилятора;
5. Время раскручивания пружины психрометра МВ-4М, мин. не менее 6.
6. Габаритные размеры психрометра: диаметр – 105мм, длинна- 420мм, масса -1,1 кг
7. Средний срок службы психрометров должен быть не менее 6 лет.
2) Принцип работы и принципиальная схема.
Работа, психрометров основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров (ГОСТ 112 – 78) закрепленных в специальной оправе и аспирационной головки. Оправа представляет гобой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра МВ–4М заводится специальным ключом.
При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке. Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испарения воды с поверхности батиста, облегающего резервуар термометра. Для определения влажности по показаниям сухого и смоченного термометров используют психрометрические таблицы. Кроме того; определение относительной влажности по показаниям психрометра можно производить по психрометрическому графику.
Психрометры аспирационные предназначены для определения относительной влажности и температуры воздуха.

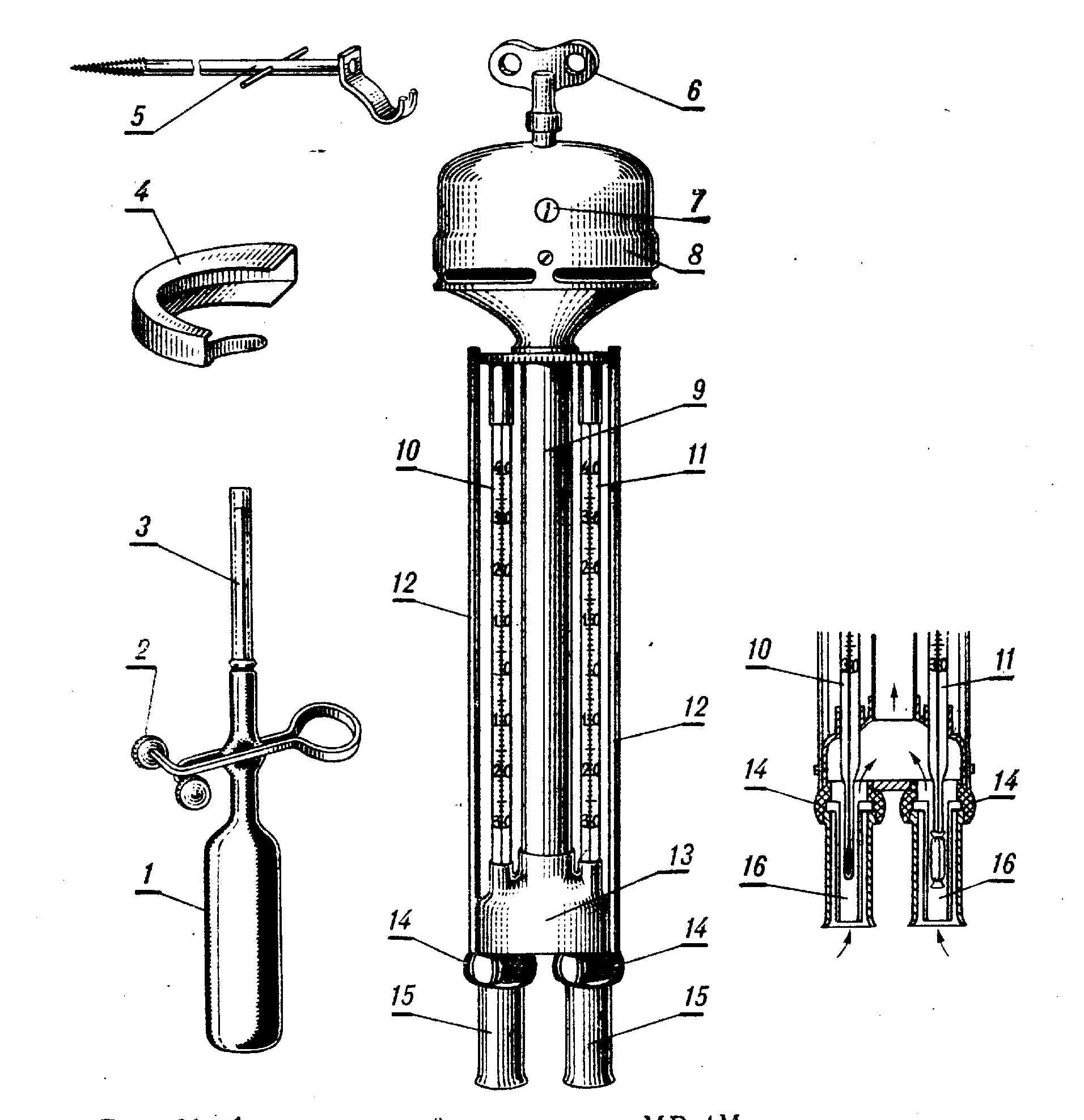

1-резиновая груша, 2-зажим, 3-пипетка, 4-ветровая защита, 5-крюк подвес, 6-заводной ключ, 7-окошечко, 8-головка аспиратора, 9-трубка, 10 и 11-сухой и смоченные термометры, 12-защитные планки, 13-тройник, 14-изоляционные втулки, 15 и 16-защитные трубки.
Содержание отчета:
1. Схема аспирационного психрометра.
2. Принцип работы аспирационного психрометра.
3. Требования к условиям эксплуатации аспирационного психрометра.
