Тема 5. Комбинированное обогащение по трению и упругости



Комбинирование свойств, используемых при обогащении, позво­ляет расширить границы применения способа. Так, при получе­нии прочного щебня для производства высокомарочных бето­нов из неравнопрочных известняковых пород применяют способ обогащения, использующий различия в коэффициенте восстанов­ления скорости и коэффициенте трения разделяемых компонен­тов.

При изучении свойств известняков установлено, что с уве­личением их прочности коэффициент трения о плиту суще­ственно снижается, а коэффициент восстановления скорости кв повышается. Эти зависимости были положены в основу сепаратора для обогащения неравнопрочных известня­ков по упругости и трению.



5.1 Аппараты для комбинированного обогащения по трению и упругости

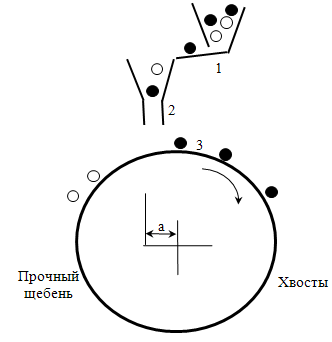

Сепаратор Н. К. Тимченко (рис.Рисунок 10) состоит из бункера-питателя 1, из которого материал поступает в стабилизатор траектории 2, позволяющий смещать точку подачи материала на барабан 3 относительно его оси на величину а. Частицы, па­дая на барабан 3, взаимодействуют с ним. Глинистые частицы деформируются и уносятся барабаном в хвосты. Эффективное выделение в хвостовой продукт частиц, имеющих малую упру­гость, достигается подбором точки подачи и частоты вращения барабана. Для реализации основной и перечистной операции обогащения используют двухбарабанный сепаратор Н. К. Тим­ченко. Такой сепаратор находит применение на отечественных заводах по переработке неравнопрочного щебня.



Рисунок 10 – Схема однобарабанного сепаратора Н.К. Тимченко

1 – бункер-питатель; 2 – стабилизатор траектории; 3- барабан

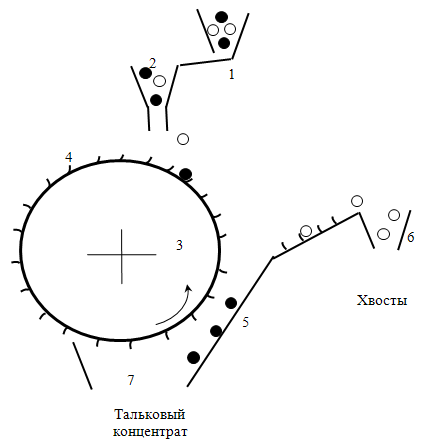

На рисункеРисунок 11 представлена схема сепаратора конструкции ВНИИнеруда, со­стоящего из питателя 1, стабилизатора траектории подачи час­тиц 2, вращающегося барабана 3 с зубьями 4, наклонной плос­кости 5, рифленой в верхней части с регулируемым углом на­клона рифленой части, и приемников продуктов разделения.



Рисунок 11 – Схема сепаратора конструкции ВНИИнеруда. 1- питатель; 2 - стабилизатора траектории подачи час­тиц; 3 – барабан; 4 – зубья; 5 - наклонная плос­кость; 6 – приемник для хвостов; 7 - приемник кон­центрата.

Тальк имеет меньшую контактную прочность и меньший коэф­фициент восстановления скорости, чем вмещающие породы. При подаче обогащаемого материала на вращающийся зубчатый ба­рабан куски породы сильно закручиваются и отбрасываются на наклонную рифленую плоскость, двигаясь по которой, частицы попадают в приемник 6. При попадании на барабан частица талька получает меньшую скорость вращения, так как зуб 4 барабана сминает поверхность частицы талька и отбрасывает ее ниже, чем породные частицы, на наклонную плоскость 5, и частицы талька скатываются по плоскости 5 в приемник кон­центрата 7.
