Параллельно-последовательный (смешанный) вид движения
Параллельно-последовательным (смешанным) видом движения называется такой способ передачи деталей (изделий), при котором отдельные детали в партии частично одновременно обрабатываются на двух или нескольких операциях технологического процесса и работа на всех операциях идёт без перерыва. Одновременная (параллельная) обработка части партии на нескольких операциях уменьшает пролёживание отдельных деталей и приводит к сокращению длительности обработки по сравнению с последовательным способом.
Для определения длительности обработки партии при смешанном виде движения построим график (рис.3).
При использовании параллельно-последовательного способа могут встречаться два случая сочетания операций.
Первый случай, когда время обработки детали на последующей операции больше, чем на предыдущей, например tшт3 < tшт4, tшт5 < tшт4.
В этом случае предавать первую деталь можно сразу же после её обработки на предыдущей операции.
График строится с начала: от конца обработки первой детали следует опустить перпендикуляр и вправо от него отложить время обработки всех остальных деталей партии (на графике см. передачу с III на IV операцию).
Второй случай, когда время обработки одной детали на последующей операции меньше, чем на предыдущей например tшт2<tшт1, tшт3<tшт2., tшт6<tшт5. В этом случае нельзя передавать первую деталь на последующую операцию сразу после её обработки на предыдущей операции, так как будет иметь место простой.
График строится с конца: от конца времени обработки последней детали на предыдущей операции необходимо опустить перпендикуляр, вправо от перпендикуляра отложить время обработки одной последней детали, а влево – время обработки остальных деталей партии (передача деталей с I на II, со II на III, с V на VI операцию).
 |

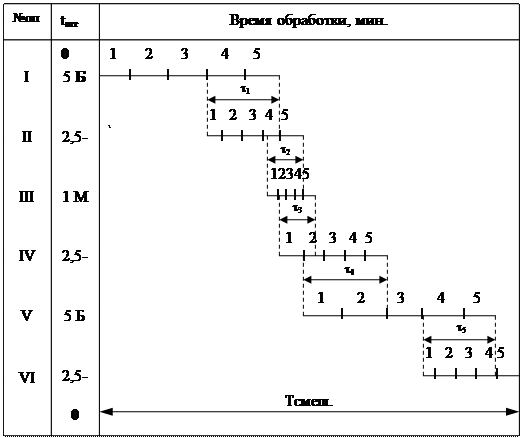

Рис. 3. График параллельно-последовательного вида движения:
1 – 5 – номера деталей; τ – время одновременной работы на смежных операциях, например τ1 – время одновременной работы на I и II операциях, τ2 – время одновременной работы на II и III операциях
Длительность обработки партии при параллельно-последовательном виде движения определяется по следующей формуле:
Т смеш. =
tштi+( n – 1) ∙ (Σtшт.б – Σtшт.м)
с учётом коэффициента выполнения норм:
Т смеш. = [ tштi+( n – 1) ∙ (Σtшт.б – Σtшт.м)]/ Кпер
где Σtшт.б – сумма времени больших операций;
Σtшт.м – сумма времени меньших операций.
Большей считается операция, которая в технологическом процессе стоит между двумя по времени меньшими операциями.
Меньшей считается такая операция, которая в технологическом процессе стоит между двумя по времени большими операциями. Если операция находится, с одной стороны, между большей по времени операцией, а с другой – между меньшей, она не будет считаться ни большей, ни меньшей.
Для определения большей и меньшей операций в начале и в конце технологического процесса условно следует поставить цифру 0.
Операция I (tшт1=5 мин) стоит между нулём и операцией II (tшт2=2,5 мин), поэтому она большая.
Операция II (2,5 мин) стоит между операциями I и III (tшт1=5 мин; tшт3=1мин), поэтому она ни большая, ни меньшая.
Операция III (1мин) стоит между операциями II и IV (tшт2=2,5 мин; tшт4=2,5 мин), поэтому она меньшая.
В нашем примере
Σtшт.б = tшт1+ tшт5= 5+5 = 10 мин,
Σtшт.м = tшт3=1 мин.
Тогда Т смеш. = 18,5 + 4 ∙ (10 – 1) = 18,5 + 36 = 54,5 мин.
Наиболее короткое время обработки партии деталей при параллельном виде движения, но его применение, так же как и смешанного вида, будет эффективно только при расположении оборудования в порядке последовательности операций технологического процесса, а также при наличии станков-дублёров на операциях с длительным временем обработки или производственных запасов на операциях с коротким временем обработки.
В условиях единичного и мелкосерийного производства, когда оборудование располагается по группам, а не в порядке последовательности технологического процесса, использование параллельного или параллельно-последовательного вида движения производства невозможно.
