Тема: Проектный расчет и составление эскизов валов редуктора[1]

Литература: .

1.Дунаев, П.Ф. Конструирование узлов и деталей машин [Текст]: учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 8-е изд., перераб. и доп. - М.: Академия, 2003. - 496 с.

2. Иванов, М. Н. Детали машин [Текст] : учеб. для вузов / М. Н. Иванов, В. А. Финогенов. - 15-е изд., испр. и доп. - Москва : Юрайт, 2014. - 408 с

3. Анурьев В.И. Справочник конструктора-машиностроителя: в 3-х т. – 9-е изд., перераб. и доп./ под ред. И.Н. Жестковой. – М.: Машиностроение, 2006.

а) Расчет быстроходного (первого) вала редуктора



Предварительные значения диаметров различных участков стальных валов редуктора определяются по формулам:

Минимальный диаметр вала, мм

d = 7∙ =7∙ = 24,59.

Если на быстроходном валу размещается шкив ремённой передачи, то расчетное значение d приводим к числу из ряда нормальным размеров[1], табл. 24.1. Принимаем d=25 мм.

Если быстроходный вал соединяется с валом электродвигателя муфтой, то она должна иметь одну полумуфту с размером отверстия равным диаметру вала электродвигателя. Диаметр вала d в этом случае принимают по ближайшему большему размеру отверстия второй полумуфты из ряда размеров отверстий этой муфты.

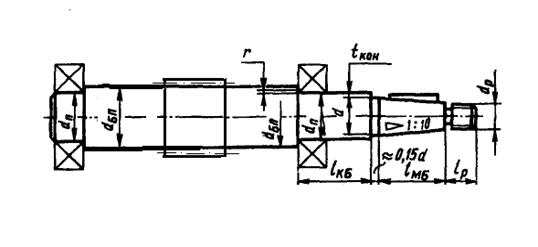

Рисунок 1 – Эскиз быстроходного вала вала

Высота заплечика, мм .

Вычисляем диаметр посадочной поверхности подшипника, мм

.

Округляем расчётное значение до числа кратного 5, мм . Принимаем окончательное значение мм

Координата фаски подшипника, мм r = 2.

Вычисляем диаметр, мм

.

Расчетное значение приводим к ближайшему стандартному числу. Принимаем, мм .

Размеры линейных участков вала.

Длина посадочного конца вала, мм

.

Длина промежуточного участка вала, мм

.

Участок вала мм. Принимаем, мм .

Наружную резьбу конических концов валов принимаем:

Длина резьбы, мм

.

Принимаем .

Принимаем резьбу .

Длина резьбы, мм

Приводим к числу из ряда нормальных чисел. Принимаем lр = 26 мм.



б) Расчёт тихоходного (второго) вала редуктора

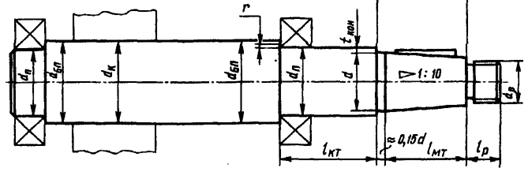

Рисунок 2 – Эскиз тихоходного вала



Минимальный диаметр вала, мм

.

По заданию тихоходный (второй) вал соединяется муфтой с валом конвейера, поэтому расчётное значение d приводим к размеру отверстия муфты с резиновой звездочкой ГОСТ 14064 – 93. Принимаем мм.

Высота заплечика, мм .

Вычисляем диаметр посадочной поверхности подшипника, мм

.

Округляем расчётное значение до числа кратного 5,

мм.

Координата фаски подшипника, мм r = 2,5.

Вычисляем диаметр, мм

Расчетное значение приводим к ближайшему стандартному числу из ряда нормальных линейных размеров по ГОСТ 6636-69. Принимаем мм.

Размеры линейных участков вала.

Длина посадочного конца вала, мм

.

Длина промежуточного участка вала, мм

.

Участок

мм

Диаметр резьбы, мм

Расчетное значение приводим к ближайшему меньшему стандартному размеру резьбы по ГОСТ 12081-72.

Принимаем резьбу , для которой мм, шаг резьбы 2 мм.

Длина резьбы, мм

.

Приводим значение l Р к числу по таблице 24.1 [1]. Принимаем l Р = 26 мм.

Практическое занятие №9

Тема: Изучение конструкций подшипниковых узлов, схем установки, регулировки подшипников качения и их подбор

Литература: .

1.Дунаев, П.Ф. Конструирование узлов и деталей машин [Текст]: учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 8-е изд., перераб. и доп. - М.: Академия, 2003. - 496 с.

2. Иванов, М. Н. Детали машин [Текст] : учеб. для вузов / М. Н. Иванов, В. А. Финогенов. - 15-е изд., испр. и доп. - Москва : Юрайт, 2014. - 408 с

3. Анурьев В.И. Справочник конструктора-машиностроителя: в 3-х т. – 9-е изд., перераб. и доп./ под ред. И.Н. Жестковой. – М.: Машиностроение, 2006.

а) Для быстроходного вала

Из таблицы 24.10 [1] по диаметру мм выбираем шариковый радиальный подшипник лёгкой серии №206 (рисунок 1)с размерами:

мм, мм, мм.

Динамическая грузоподъемность кН.

Статическая грузоподъёмность кН.

б) Для тихоходного вала выбираем подшипники №208 с размерами:

мм, мм, мм.

Динамическая грузоподъемность кН. Рисунок 1

Статическая грузоподъемность кН.

Схема установки подшипников на валах – враспор (рисунки 2, 3).

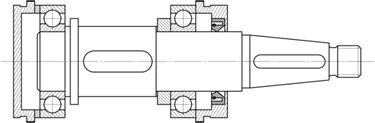

Рисунок 2 – Схема установки подшипников на быстроходном валу



Рисунок 3 – Схема установки подшипников на тихоходном валу
