Практические занятия № 6.

Тема: Расчёт передачи с гибкой связью (клиноременной и цепной)

Пояснения:

1.Нумерация пунктов соответствует сквозной нумерации содержания курсового проекта и контрольной работы №2

2.Расчёт выполнить с использованием примера, указанного в учебнике [2]в конце главы «Ремённые передачи».

Литература: .

1.Дунаев, П.Ф. Конструирование узлов и деталей машин [Текст]: учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 8-е изд., перераб. и доп. - М.: Академия, 2003. - 496 с.

2. Иванов, М. Н. Детали машин [Текст] : учеб. для вузов / М. Н. Иванов, В. А. Финогенов. - 15-е изд., испр. и доп. - Москва : Юрайт, 2014. - 408 с

3. Анурьев В.И. Справочник конструктора-машиностроителя: в 3-х т. – 9-е изд., перераб. и доп./ под ред. И.Н. Жестковой. – М.: Машиностроение, 2006.

5. Расчет клиноременной передачи [2]

1 – электродвигатель; 2 – клиноременная передача; 3 – редуктор цилиндрический; 4 – муфта упругая; 5 – барабан; 6 – лента конвейера

Исходные данные для расчета

Мощность на ведущем шкиве, кВт, .

Частота вращения шкива, об/мин, .

Передаточное отношение, равное передаточному числу .

Натяжение ремня периодическое, желательны малые габариты.

5.1. В зависимости от кВт и. об/мин по графику [2] рис.12.23 принимаем сечение А ремня передачи.

5.2. Используя третий график снизу (рис. 12.25) принимаем диаметр ведущего шкива и для об/мин определяем по тому же графику номинальную мощность, передаваемую одним ремнем кВт .

5.3. Рассчитываем геометрические параметры передачи. При передаточном числе , расчетный диаметр большого шкива

мм.

Приводим расчётное значение к ближайшему из ряда нормальных чисел [1], табл. 24.1. Отклонение расчётного значения от принятого по таб. 24.1 не должно превышать по абсолютной величине 4%. Принимаем =220 мм.

По формуле 12.6 [2] вычисляем длину ремня, мм

По таблице 12.2, принимаем, мм

По формуле 12.7 уточняем межосевое расстояние, мм

По формуле 12.5 вычисляем угол обхвата малого шкива , градусы

> 120 для клиноременной передачи.

5.4. По формуле 12.28 определяем мощность , передаваемую одним ремнем в условиях эксплуатации рассчитываемой передачи.

Принимаем: коэффициент длины ремня (табл. 12.27) , коэффициент угла обхвата , коэффициент передаточного отношения

, коэффициент режима нагрузки .

Вычисляем, кВт

5.5. По формуле 12.30 вычисляем число ремней (z ≤ 6).

Принимаем коэффициент числа ремней .

Число ремней .

5.6. По формуле 12.32 находим предварительное натяжение одного ремня при скорости ремня, м/с

Плотность материала ремня,

Площадь поперечного сечения ремня,

Дополнительное натяжение от центробежной силы, Н

Предварительное натяжение одного ремня ,Н

5.7. Сила , действующая на вал при в статическом состоянии передачи , Н

При частоте вращения, об/мин

В данном случае влияние центробежных сил мало

5.8. Ресурс наработки ремней находим по формуле 12.33

Коэффициент режима нагрузки принимаем

Коэффициент климатических условий для центральной зоны

Ресурс при среднем режиме нагрузки , ч

5. Расчет цепной передачи [2]

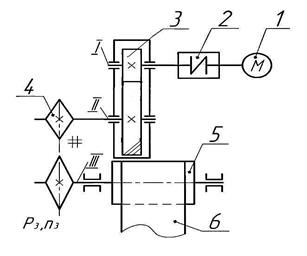

1 – электродвигатель; 2 – муфта упругая; 3 –редуктор цилиндрический; 4 – цепная передача; 5 – барабан; 6 – лента конвейера

1.Нумерация пунктов соответствует сквозной нумерации содержаний практических занятий № 4 –9.

2.Расчёт выполнить с использованием примера, указанного в учебнике [2]в конце главы «Цепные передачи».

Литература: .

Исходные данные для расчета.

Мощность на ведущей звездочке цепной передачи (II вал редуктора), кВт Р₁=Р_II= Частота вращения ведущей звёздочки звездочки (II вал редуктора), об/мин n₁=n_II= Передаточное отношение, равное передаточному числу . Расположение линии центров передачи под углом 30˚ к горизонту, передача открытая, работает в пыльном помещении в одну смену, натяжение цепи регулируется передвижения оси малой звёздочки, цепь роликовая.

5.1. В зависимости от передаточного отношения назначаем число зубьев ведущей звездочки Z₁=26 для i=2,5. Число зубьев ведомой звёздочки Z₂= Z₁∙i= 26∙2.5 = 65.

5.2. По рекомендации (13.5) [2] назначаем межосевое расстояние 𝑎=40 ( – шаг цепи).

5.3. По формуле (13.26) [2] определяем расчетную мощность, принимая величины коэффициенты по табл. 13.2 [2] :коэффициент динамической нагрузки 𝐾д=1,2 (нагрузка переменная), коэффициент межосевого расстояния 𝐾а =1, коэффициент наклона передачи к горизонту 𝐾н=1,коэффициент способа натяжения цепи 𝐾рег=1, коэффициент смазки 𝐾с=1,3 (выбираем качество смазки 𝐼𝐼– удовлетворительная), коэффициент режима работы передачи 𝐾реж=1.

Коэффициент эксплуатации

𝐾э = 𝐾д∙𝐾а∙𝐾н∙ 𝐾рег∙ 𝐾с∙ 𝐾реж = 1,2∙1∙1∙1∙1.3∙1 = 1,56.

По формулам (13.22) и (13.23),𝐾э=1,56; 𝐾𝑧= = =0, 96; 𝐾𝑛= = =1.25.

Принимаем однорядную цепь (𝐾ряд=1) и вычисляем расчётную мощность 𝑃𝑝=𝑃1𝐾э𝐾𝑧𝐾𝑛=5,33×0,96×1,04×1,25 = 6,4 кВт

5.4. По условию подбора цепи таблицы 13.4 [2] для принятых и (6,4 <11,0) назначаем однорядную цепь ПР–25,4 – 56700 с шагом . ( = 11,0 кВт – допускаемое значение расчётной мощности). Вычисляем .

Проверяем условие – выполняется.

5.5. По формуле (13.2)

По таблице 13.3 назначаем капельную густую внутришарнирную смазку ( .
5.6. Число звеньев цепи или длина цепи в шагах по формуле (13.6) равна
Округляем до целого чётного числа, принимаем .

Уточняем межосевое расстояние цепной передачи по формуле (13.7):

Учитывая рекомендацию по уменьшению межосевого расстояния на окончательно назначаем

5.7. Диаметры звездочек определяем по формуле (13.8):
