Пояснительная записка
к проекту «Детский спортивный манеж в Сосновом Бору»
1.Содержательная часть
Проект «Детский спортивный манеж в Сосновом Бору» реализован в соответствии с конкурсной заявкой №19 Автономной некоммерческой организацией Клуб работников Ленинградской АЭС «Энергия» г. Сосновый Бор Ленинградской области в соответствии с договором пожертвования №19-СОЦ от 04.04.2020 и с учетом дополнительного соглашения №1 от 30.11.2020 к договору №19-СОЦ от 04.04.2020
Целью и задачами проекта являлось разработка проектной документации для строительства на территории города Сосновый Бор Ленинградской области каркасного физкультурно-оздоровительного комплекса (спортивный манеж) с искусственным травяным газоном для занятий игровыми видами спорта, проведения соревнований и учебно-тренировочных занятий для детей, школьников, ветеранов, пенсионеров в комфортных условиях круглогодично независимо от погодных условий.
Данная работа выполнена в полном соответствии с целями и задачами проекта на основании Задания на проектирование согласно действующим правилам и требованиям нормативных документов Российской Федерации на проектирование. Исполнителем работ по разработке проектно-сметной документации спортивного манежа «Детский спортивный манеж с искусственным газоном» по договору № 2020-05 от 15 .05.2020 г. является Архитектурная студия «Контур», имеющей Свидетельство о допуске к видам определенным работ, выданное НП «Проектировщики Северо-Запада» СРО ПСЗ 17-01-13-298-П-16.
Содержание проектно-сметной документации «Детский спортивный манеж в Сосновом Бору»:
1. Рабочая документация разработана на основании технического задания заказчика "Автономная некоммерческая организация Клуб работников Ленинградской АЭС "Энергия".
2. Рабочая документация разработана в соответствии с заданием на проектирование, градостроительным регламентом, техническими регламентами, в том числе устанавливающими требования по обеспечению безопасной эксплуатации зданий, строений, сооружений и безопасного использования прилегающих к ним территорий, и с соблюдением технических условий.
3. В проекте разработаны решения по модернизации существующей спортивной площадки и футбольного поля находящегося в составе спортивного комплекса общеобразовательной школы №9. Модернизация спортивного комплекса включает в себя:
- Устройство нового игрового поля с искусственным покрытием уменьшенного размера;
- Установку навеса из сборных стальных конструкций с утеплённым тентовым покрытием производства компании "ИСУ" над новым игровым полем;
- Строительство 2-х этажного административно-бытового здания (корпуса), примыкающего к каркасно-тентовому навесу футбольного поля, в котором размещаются раздевалки, санитарные узлы для занимающихся и посетителей, а также необходимые административные, технические и вспомогательные помещения;
- Устройство круговой легкоатлетической беговой дорожки вокруг спортивного комплекса,

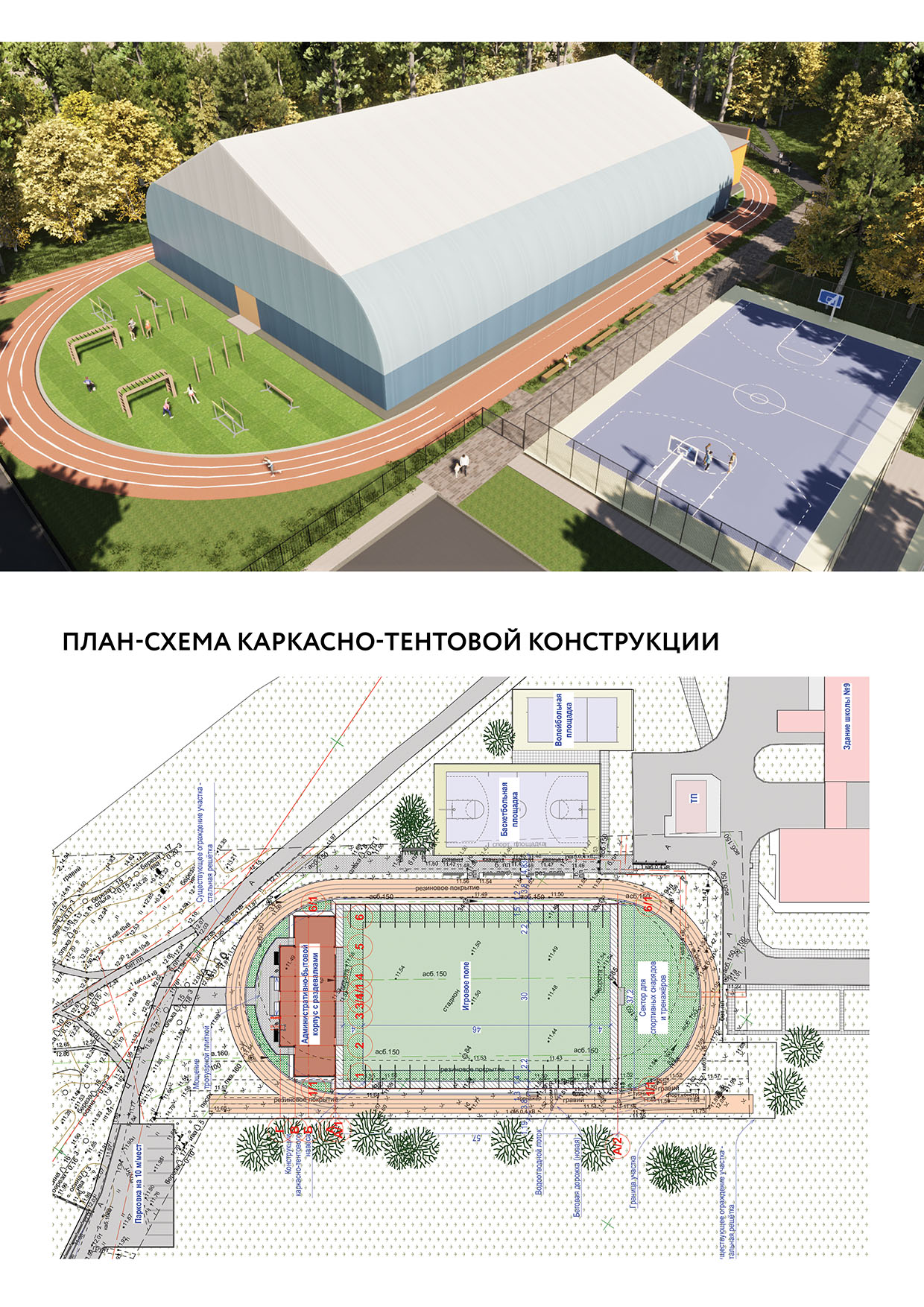

- Благоустройство внутренней и прилегающей территории: устройство парковки для автотранспорта (за пределами территории школы), мощение пешеходных площадок и дорожек у входа в проектируемое здание АБК, установка ворот в существующем ограждении территории школы.
4. За условную отметку 0.000 принят уровень пола 1-го этажа административно-бытового корпуса, что соответствует абсолютной отметке 11.90 на топографической съёмке.

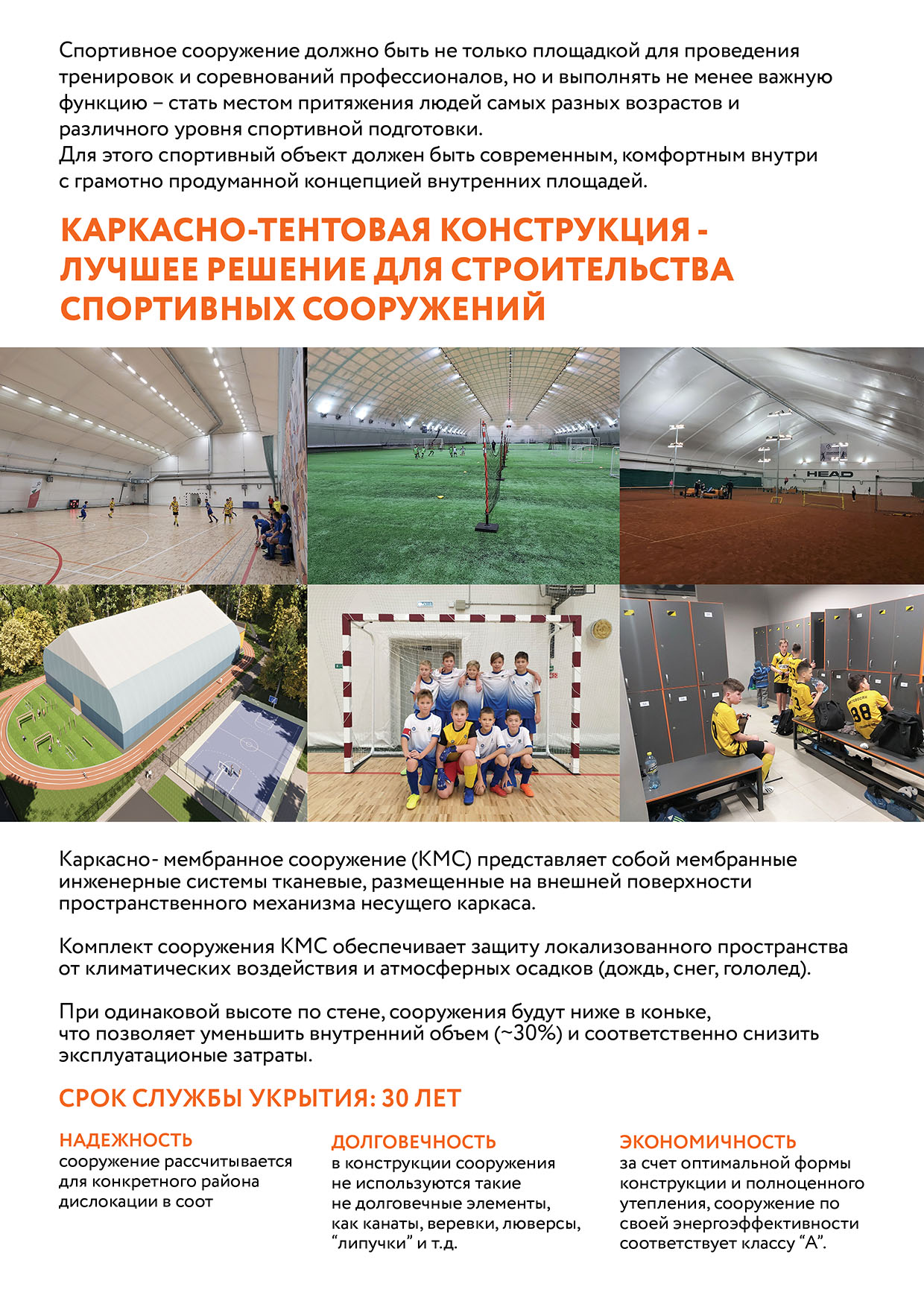

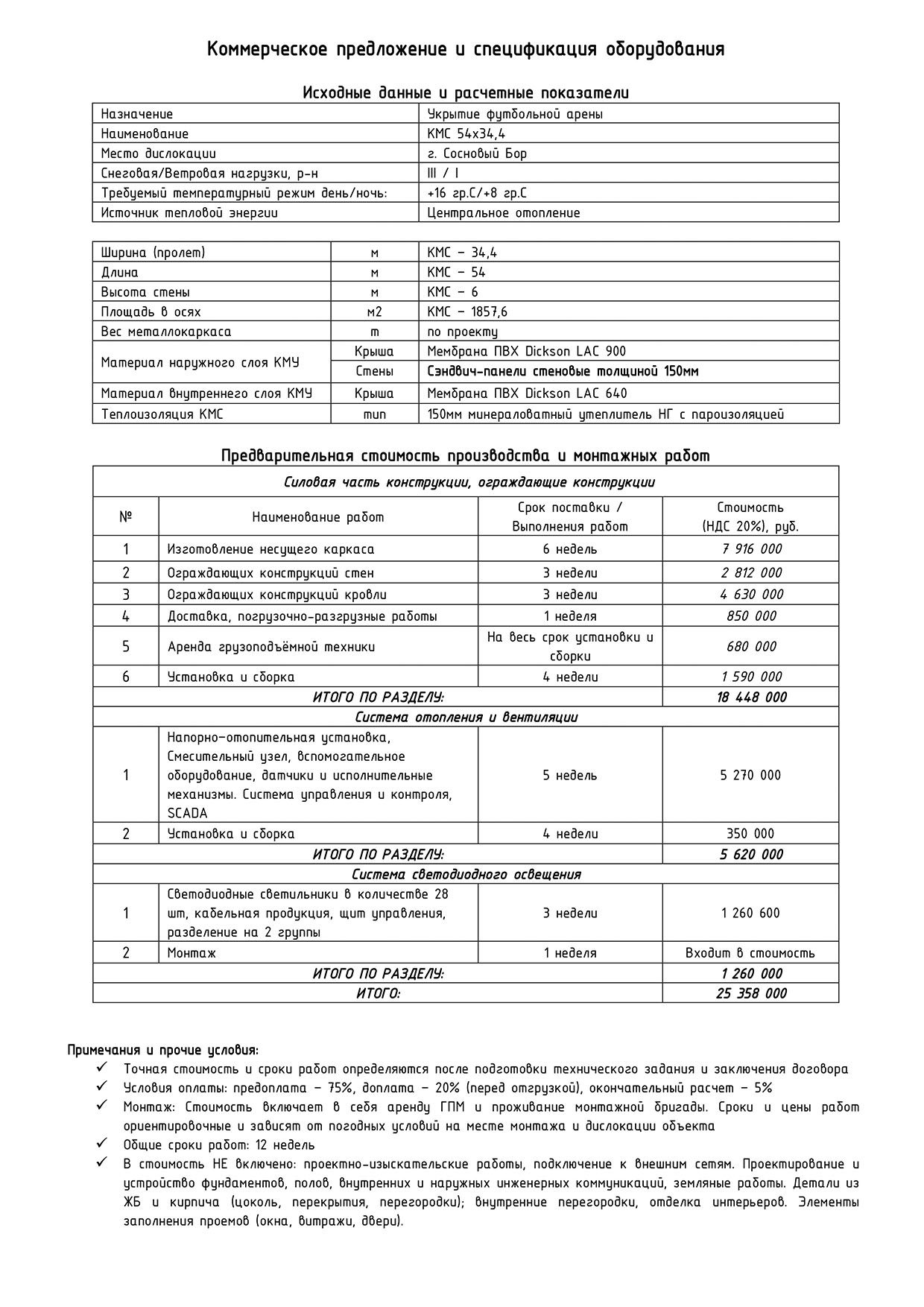

5. Каркасно-тентовая конструкция навеса над футбольным полем является покупным изделием, поставляется комплектно и монтируется компанией "ИСУ". В комплект поставки входят: несущий металлический каркас, утеплённое стеновое и кровельное тентовое ограждение, а также системы внутреннего освещения, воздушного отопления и автоматики.
6. Здание АБК запроектировано 2-х этажным, без подвала.
7. Фундаменты здания АБК - из монолитного Ж/Б по чертежам № 2020-05-КЖ 1.
8. Несущие конструкции здания АБК - металлический каркас по чертежам № 2020-05-КМ.
9. Перекрытия из монолитного железобетона по стальным балкам, а также лестницы с бетонными ступенями по стальным косоурам разработаны в разделе № 2020-05-КЖ 2.
10. Наружные стены здания АБК - выполняются из "сэндвич"- панелей толщиной 150 мм с заполнителем из минеральной ваты. Монтаж панелей выполнять силами специализированной подрядной организации.
11. Кровля здания АБК выполняется из кровельных "сэндвич"- панелей толщиной 200 мм с заполнителем из минеральной ваты.
12. Гидроизоляция цоколя - обмазка мастикой ТЕХНОНИКОЛЬ № 21 (ТУ 5775-018-17925162-2004) по слою битумного праймера ТЕХНОНИКОЛЬ №01(ТУ 5775-011-17925162-2003)
13. Внутренние перегородки:
- в лестничных клетках и технических помещений 1-го этажа - из бетонных блоков ПК-160 толщ. 160 мм пр-ва "Меликонполар";
- в между коридором и антресолью для зрителей, а также технических помещений 2-го этажа - с пределом огнестойкости EI -45 из гипсоволокнистых листов в 2 слоя по металлическому каркасу системы "KNAUF" тип С112 толщиной 125 мм;
- в остальных помещениях из гипсоволокнистых листов в 1 слой по металлическому каркасу системы "KNAUF" тип С111 толщиной 100 мм.
Монтаж перегородок из блоков их армирование и анкеровку к несущим конструкциям выполнять в соответствии с "Технологической картой по монтажу перегородок из камней бетонных перегородочных пустотелых ПК-160". Монтаж каркасных перегородок из ГВЛ выполнять по серии 1.031.9-2.07 Вып.2
14. Внутренняя отделка - выполняется согласно ведомости отделки помещений.
Подготовка поверхностей перед чистовой отделкой включает в себя следующие виды работ:
- оклейка листами ГВЛ на монтажном клею внутренней поверхности стен из бетонных камней ПК-160;
- обшивка металлических колонн каркаса листами ГВЛ по каркасу системы "КНАУФ" тип С 623;
15. Все виды работ выполняются в соответствии с требованиями СНиП 3.02.01-87, СНиП3. 03.01-87 и СНиП 3.04.01-87.
Нормативные характеристики объекта:
- Тип объекта:
здание АБК - капитальное здание;
каркасно-тентовый навес - некапитальное сооружение;
- Класс по функциональной пожарной опасности - Ф 2.4,
- Степень огнестойкости (здание АБК) - III.
- Класс конструктивной пожарной опасности (здание АБК) - С1.
Основные технико-экономические показатели:
1. Этажность (здание АБК) - этаж- 2;
2. Площадь застройки комплекса, всего - м2 - 2 496,0
в т.ч. здания АБК - м2 - 356,0
3. Общая площадь, всего - м2 - 2 577
в т.ч. здание АБК - м2 - 586,6
4. Полезная площадь здания АБК - м2 - 492,01
5. Строительный объём, всего - м3 - 23 175,6
в т.ч. здание АБК - м3 - 2 167,8

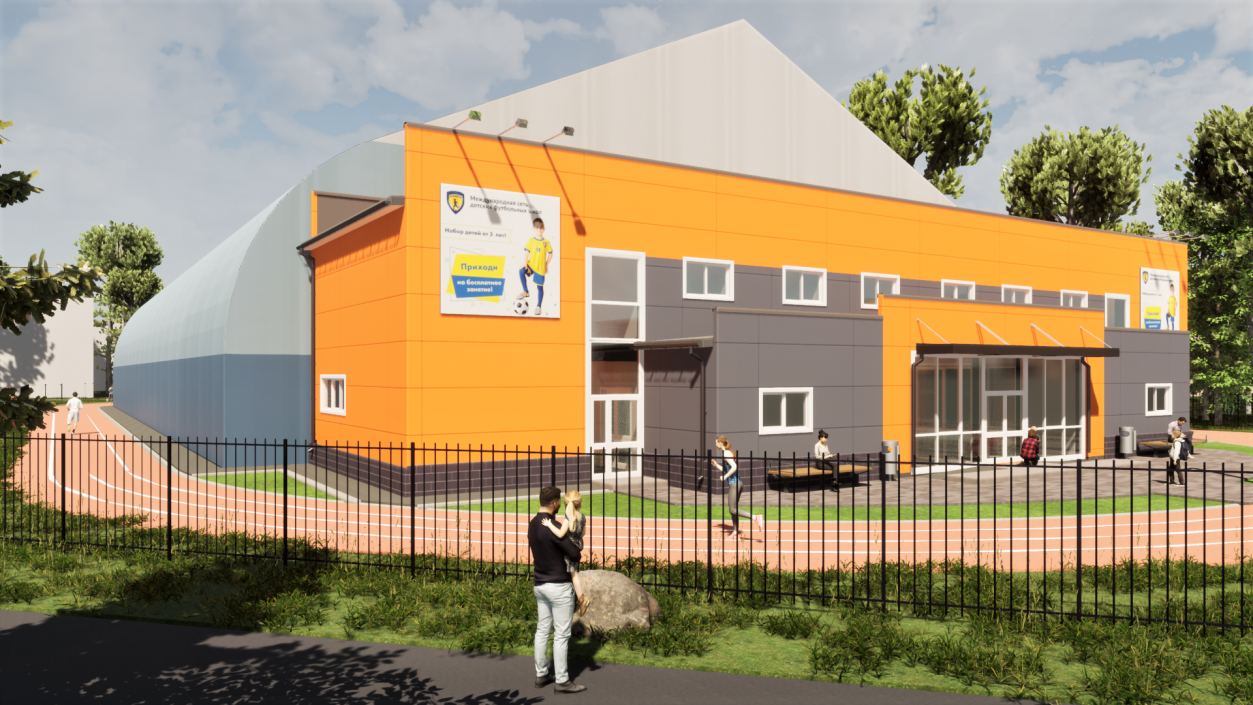

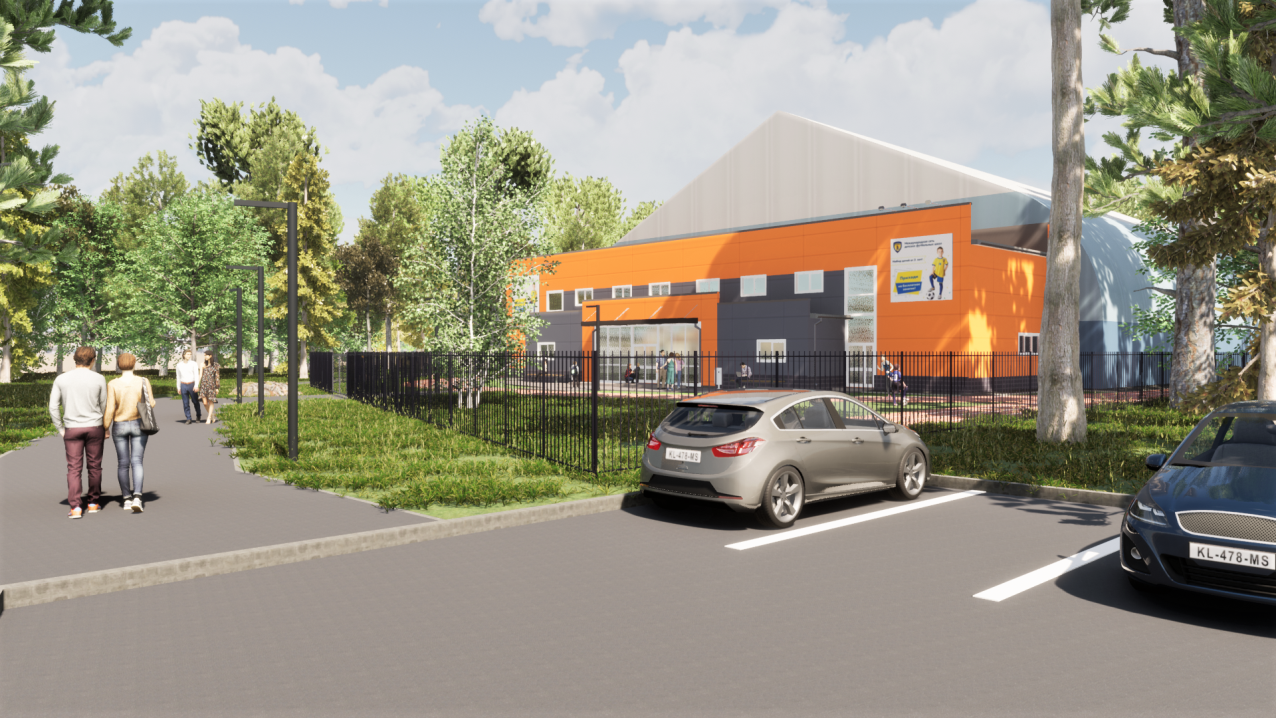

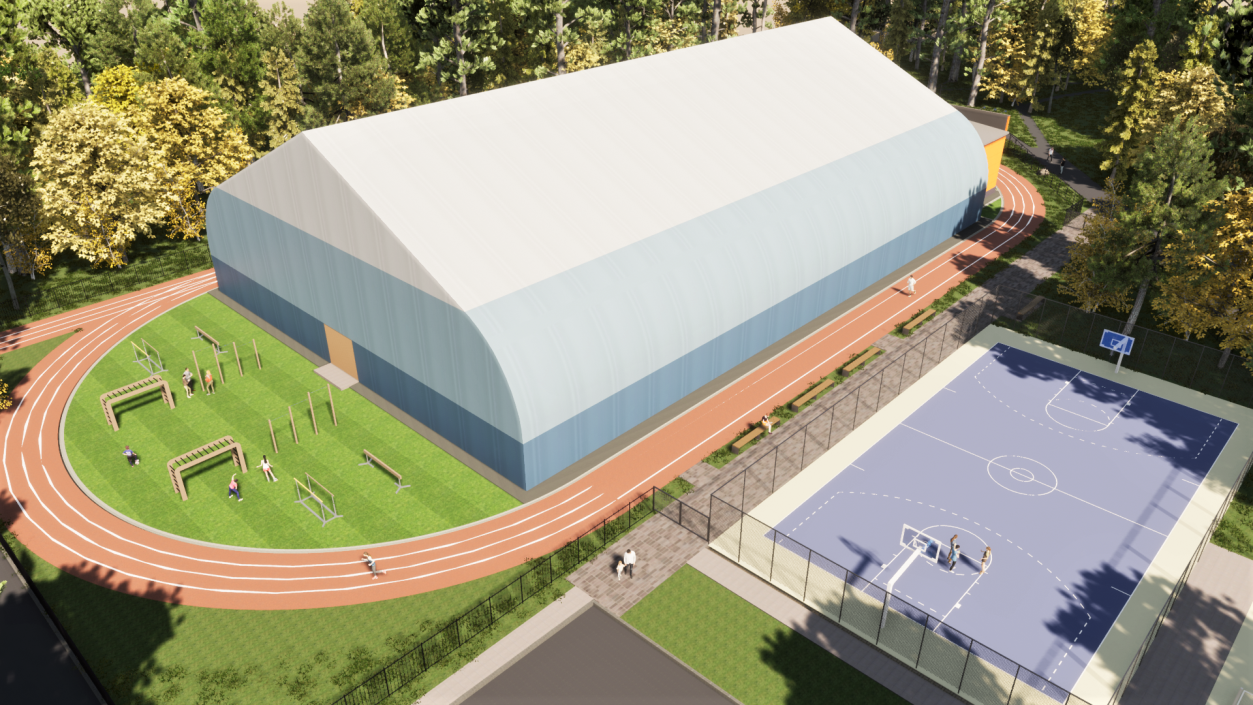

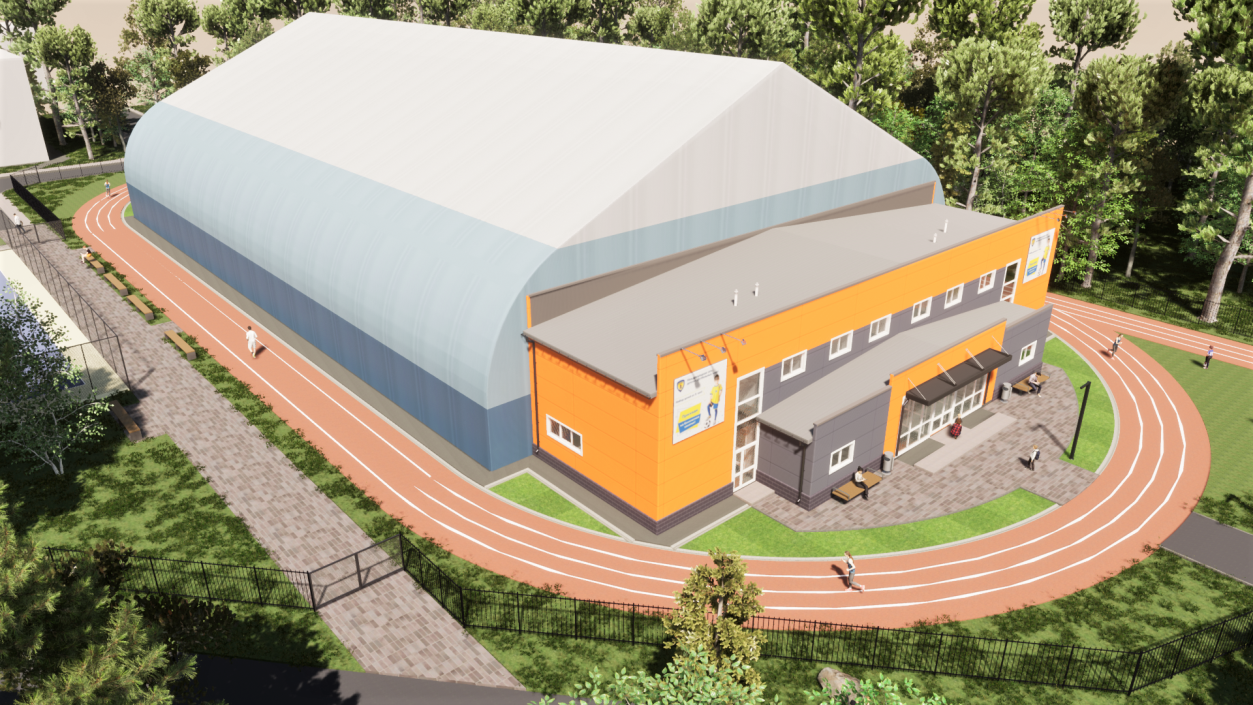

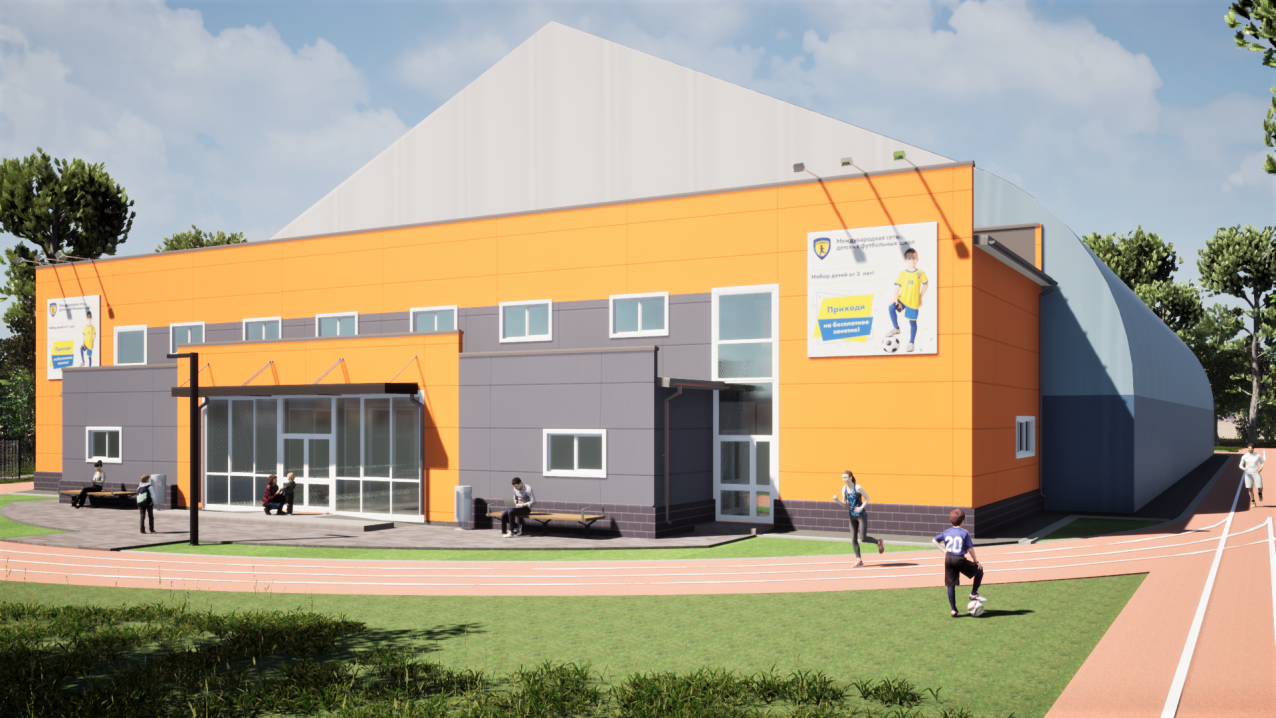

Внешний вид сооружения:
Состав проектно-сметной документации:
1.Рабочая документация. Сметы 2020-05-СМ;
2.Рабочий проект. Система видеонаблюдения 1014-0007-СВ;
3 Рабочий проект. Автоматическая установка пожарно-охранной сигнализации и система оповещения и управления эвакуацией людей при пожаре 1013-0007-АПС;
4.Рабочая документация. Силовое электрооборудование. Электроосвещение. 1015-0007-ЭО;
5.Рабочая документация. Внутренний водопровод и канализация 2020-05-ВК;
6.Рабочая документация. Индивидуальный тепловой пункт 2020-05 ИТП;
7.Рабочая документация. Отопление и вентиляция 2020-05-ОВ;
8.Рабочая документация. Административно-бытовой корпус. Конструкции
металлические 2020-05-КМ;
9.Рабочая документация. Административно-бытовой корпус. Перекрытия,
лестницы 2020-05 КЖ 2;
10.Рабочая документация. Административно-бытовой корпус. Фундаменты 2020-05- КЖ 1;
11.Рабочая документация. Генеральный план 2020-05-ГП.
Директор АНО Клуб «Энергия» С.Д. Аверьянов
