Степень реактивности турбинной ступени -

Дата: 2025-06-02; Просмотры: 13

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

теплоперепад на рабочей лопатке ступени;

располагаемый теплоперепад турбинной ступени;

активная турбинная ступень;

реактивная турбинная ступень.

52. Активные и реактивные паровые турбины. Конструкция полуреактивной турбины

В активной турбине располагаемый перепад, а следовательно и перепад давлений срабатывает в сопловом аппарате, превращаясь в скоростной напор. На рабочих лопатках рабочее тело тормозит, его кинетическая энергия преобразуется в кинетическую энергию ротора.

Понижение температуры рабочего тела до температуры рабочих лопаток благоприятно сказывается на их работе.

Турбины обычно многоступенчатые, геометрические размеры проточной части по ходу пара возрастают.

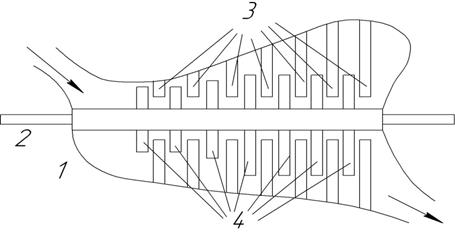

Многоступенчатая полуреактивная турбина:

корпус;

вал турбины;

сопловые неподвижные лопатки;

подвижные рабочие лопатки.

53. Классификация, маркировка, структурные схемы паровых турбин

по назначению:

• энергетические (для привода ЭГ);

• промышленные (для снабжения пара- и приводомеханизмов);

• вспомогательные (для привода насосов и вентиляторов на ТЭС).

по характеру теплового процесса:

• конденсационные (вырабатывают только электрическую энергию);

• теплофикационные (вырабатывают тепловую и электрическую энергию).

по параметрам пара:

• до критического давления;

• сверх критического давления.

по числу часов использования в году:

• базовые - более 5000 часов в году;

• полупиковые – от 20005000 часов в году;

• пиковые – менее 2000 часов в году.

по конструктивным особенностям:

• одноцилиндровые;

• многоцилиндровые;

• одновальные;

• двухвальные;

• активные;

• реактивные.

Маркировка паровых турбин:

конденсационная;

теплофикационная с отопительным отбором пара;

теплофикационная с промышленным отбором пара;

теплофикационная турбина с противодавлением;

теплофикационная турбина с отопительным и производственным отборами пара.

Структурная схема Т-100/120-130

Т-100/120-130

100 – номинальная электрическая мощность;

120 – максимальная электрическая мощность;

130 – давление пара на входе в турбину.

54. Особенности газовых турбин в сравнении с паровыми

• Располагаемый теплоперепад ГТ меньше чем у ПТ (Теплоперепад – разность энтальпии на входе и выходе в турбину), ГТ имеет меньшее число ступеней, чем ПТ.

• В ГТ температура рабочего тела на входе 750- 1150 ⁰С, а на входе в ПТ 560⁰С, поэтому в ГТ предъявляются повышенные требования к конструктивным материалам.

• В ГТ применяется охлаждение вала и корпуса.

• Мощность ГТ – 150 МВт, ПТ – 800 МВт и выше.

55. Физические основы атомной энергетики
