5- испарит. Поверхности нагрева
6- радиационный пароперегреватель
7- конвективный пароперегреватель
8- дополнительный пароперегреватель
9- воздухозаборное устройство
10- вентилятор
11- воздухоподогреватель
12- золоуловитель
13- дымосос
14- дымовая труба
15- вынесенная переходная зона
• питательная вода
• перегретый пар
• первичный воздух
• вторичный воздух
• дробленый уголь
• дымовые газы
• шлакозолоудалитель
49. Паровые котлы. Принципиальные схемы, основные рабочие характеристики паровых котлов
Паровой котел предназначен для производства пара насыщенного или перегретого.
Перегрев пара в 3 этапа:
1. Нагрев воды до состояния насыщения, кипения.
2. Испарение воды, получение насыщенного пара.
3. Получение перегретого пара.
Вода и пар в котле находятся в подвижном состоянии.

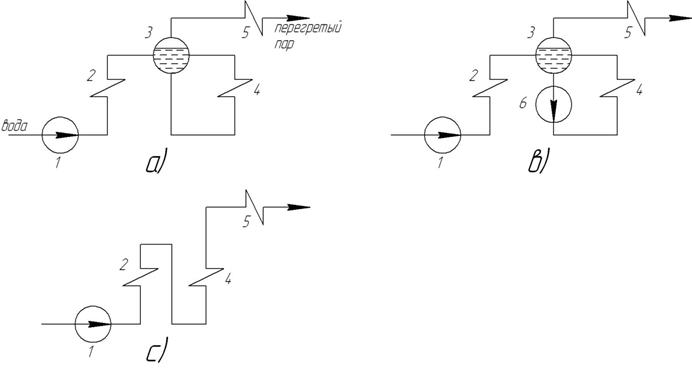

3 принципиальных схемы паровых котлов:
барабан котел с естественной циркуляцией;
барабан котел с принужденной циркуляцией;
прямоточный котел;
питательный насос
водяной экономайзер
барабан котла
испарительные поверхности нагрева
пароперегреватель
циркуляционный насос
циркуляционные трубы
массовый расход пароводяной смеси на выходе из испарительной поверхности нагрева
массовый расход пара в составе пароводяной смеси
• К=530 – (а);
• К=3 - (в);
• К=1 – (с).
коэффициент кратности циркуляции.
Рабочие характеристики:
- паропроизводительность (0,163960);
- давление (0,8825 МПа);
- температура питательной воды (502700С);
- температура перегретого пара (5405600С0;
- КПД Брута котла (80920С).
50.Водогрейные котлы
Предназначены для получения горячей воды.
ВК устанавливают в промышленно-отопительных котельных и пиковых водогрейных котельных ТЭЦ.
Работают по прямоточной схеме, т.е. циркуляция воды в котле отсутствует. Температура воды на входе в котел от 70 до 120 0С, а на выходе 150- 200 0С.
Стандартная шкала производительности водогрейных котлов:
| Гкал/час | МВт |
| 4 | 4,65 |
| 6,5 | 7,5 |
| 10 | 11,63 |
| 20 | 23,3 |
| 30 | 35 |
| 50 | 58,2 |
| 100 | 116,3 |
| 180 | 209,4 |
Марки котлов:
КВ-ГМ-100 (котел водогрейный, газомазутный -100 Гкал/час);
КВ-ТС-20 (котел водогрейный, твердое топливо, слоевое сжигание 20Гкал/час);
КВ-ТК-50 (котел водогрейный, твердое топливо, камерное сжигание 50 Гкал/час).
51. Тепловой процесс в турбинной ступени. Степень реактивности турбинной ступени
3 1 - сопло;
2 - рабочие лопасти;
3 - диск;
1 4 4 - вал.
2
энтальпия пара на входе сопла;
энтальпия пара на выходе из сопла;
скорости пара перед соплом и на выходе из сопла.
- теплоперепад турбинной ступени.
Развернутая схема турбинной ступени:
1 2 1 - сопловые неподвижные лопатки;
2 - рабочие подвижные лопатки;
абсолютная скорость рабочего тела;
окружная скорость рабочих лопаток;
относительная скорость рабочего тела.
Совокупность неподвижных сопловых лопаток образует сопловую решетку, а совокупность подвижных рабочих лопаток образует рабочую решетку. Сопловая и рабочая решетки образуют ступень турбины. Совокупность канала в сопловой и рабочей решетках образуют проточную часть ступени турбины.
