Назначение, классификация, устройство и принцип действия первичных средств тушения пожаров
Огнетушители играют огромную роль при тушении пожара в начальной стадии. Действуя огнетушителем, необходимо приблизиться к огню на безопасное расстояние в несколько метров и, наклонившись, ударить распределителем о твердый предмет. Огнетушитель хотя и очень эффективен, но работает недолго, поэтому его струю надо сосредоточить на чем-то одном. Поскольку от пламени идет очень сильный жар, то первую, пробную струю нужно направить в пространство перед собой, а уже затем тушить горящие предметы короткими и точными струями, помня о том, что емкости сосуда хватает лишь на несколько минут. Тушить огонь следует в первую очередь для того, чтобы открыть проход отрезанным огнем людям.
Огнетушители - это технические устройства, которые предназначаются для тушения очагов горения в начальной стадии, а также для противопожарной защиты небольших сооружений, машин и механизмов. Огнетушителями по требованию Госпожнадзора должны быть оборудованы все образовательные учреждения и другие организации, склады, офисы. Также они необходимы для обеспечения личной безопасности дома, семьи, близких людей, имущества.
Огнетушители классифицируются по ряду параметров, а именно: объему корпуса, виду пусковых устройств, способу подачи огнетушащего состава, виду огнетушащих средств. По объему корпуса огнетушители условно подразделяют:
· на ручные малолитражные с объемом корпуса до 5 л (такой можно возить с собой в машине);
· промышленные ручные с объемом корпуса от 5 до 10 л (для офиса или дома);
· стационарные и передвижные с объемом корпуса свыше 10 л (для промышленных предприятий). Корпуса огнетушителей с большим объемом заряда устанавливаются на специальные тележки.
По виду пусковых устройств огнетушители подразделяют на три группы:
· с вентильным затвором;
· запорно-пусковым устройством пистолетного типа;
· пуском от постоянного источника давления.
По способу подачи огнетушащего состава выделяют четыре группы огнетушителей:
· под давлением газов, образующихся в результате химической реакции компонентов заряда;
· давлением газов, подаваемых из специального баллончика, размещенного в корпусе огнетушителя;
· давлением газов, предварительно закачанных непосредственно в корпус огнетушителя;
· собственным давлением огнетушащего вещества.
В соответствии с видом применяемого огнетушащего средства огнетушители могут быть:
· водные;
· пенные (химические, химические воздушно-пенные, воздушно- пенные);
· газовые (углекислотные, аэрозольные -хладоновые, бромхладоновые);
· порошковые.
Наибольшее распространение получили пенные, газовые и порошковые огнетушители. Водные огнетушители (ранней конструкции) применяются только в лесной отрасли и для подразделений разведки пожарной охраны и поэтому здесь рассматриваться не будут. Рассмотрим назначение и устройство некоторых огнетушителей.
Воздушно-пенные огнетушители (ОВП) предназначены для тушения твердых веществ и материалов, загораний тлеющих материалов, горючих жидкостей (масла, керосин, бензин, нефть) на промышленных предприятиях, складах горючих материалов. Данные огнетушители не предназначены для тушения загораний веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий и калий), и электрооборудования, находящегося под напряжением. Эти огнетушители должны эксплуатироваться в диапазоне рабочих температур от 5 до 50°С. Промышленность выпускает ручные воздушно-пенные огнетушители типа ОВП-5 и ОВП-10, а также перевозимые на тележках ОВП-50 (рисунок 8).

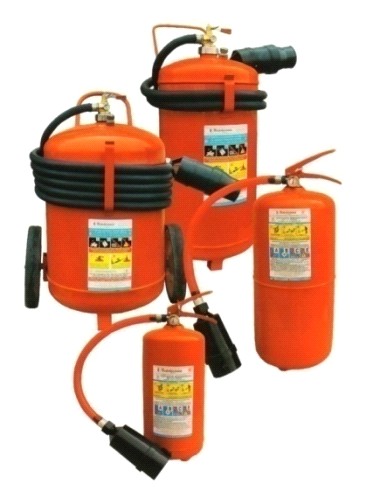

Рисунок 8 - Воздушно-пенные огнетушители ОВП-5, ОВП-10, ОВП-50
Заряжают огнетушители ОВП-5 и ОВП-10 (рисунок 9) в следующем порядке. Готовят раствор пенообразователя при температуре воды 15...20°С, через воронку заливают его в корпус огнетушителя, устанавливают баллон с диоксидом углерода СО2 и пломбируют рычаг.

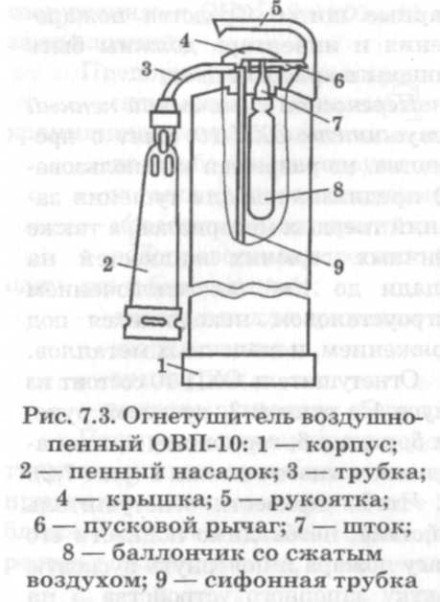

Рисунок 9 –Огнетушитель воздушно-пенный ОВП-10
1-корпус, 2-пенный насадок, 3- трубка, 4-крышка, 5-рукоятка, 6-пусковой рычаг, 7-шток, 8-баллон со сжатым газом, 9-сифонная трубка
Для приведения огнетушителя в действие необходимо снять его с помощью транспортной рукоятки и поднести к месту горения, сорвать пломбу и нажать на рычаг запорно-пускового устройства. При этом игла прокалывает мембрану баллона, и газ по сифонной трубке устремляется в корпус. Пену следует направить на очаг горения. При работе огнетушитель держат в вертикальном положении.
Зимой огнетушители обычно хранят в теплых помещениях. Проверку и зарядку баллонов с СО2 выполняют на специальных зарядных станциях.
Химические пенные огнетушители (ОХП) предназначены для тушения горящих твердых материалов и горючих жидкостей. Область применения их почти безгранична, за исключением тех случаев, когда огнетушащее средство способствует развитию процесса горения или проводит электрический ток. Категорически запрещается их использование для тушения горящих кабелей и проводов, находящихся под напряжением, а также щелочных материалов.
Химические пенные огнетушители просты по устройству, при правильном содержании надежны в эксплуатации. Механизм образования в огнетушителе химической пены следующий. Заряд огнетушителя двухкомпозиционный: щелочной и кислотный. Щелочная часть представляет собой водный раствор двууглекислой соды (бикарбоната натрия). В щелочной раствор добавляют небольшое количество вспенивателя. Кислотная часть ОХП - смесь серной кислоты с сульфатом оксидного железа или сульфата алюминия. Ее хранят в специальном полиэтиленовом стакане, Щелочной раствор заливают непосредственно в корпус огнетушителя. При соединении щелочной и кислотной частей происходят реакции. Образующийся при этом СО2 интенсивно вспенивает щелочной раствор и выталкивает его через спрыск наружу. Вспениватель и образующийся при реакции гидроксид железа повышают стойкость пены.
Для приведения огнетушителя ОХП-10 (рисунок 10) в действие поворачивают ручку запорного устройства на 180°, опрокидывают корпус вверх дном, горловиной вниз, выходящую струю пены направляют на очаг горения твердых веществ или, начиная с ближнего края, покрывают пеной поверхность горящей жидкости.

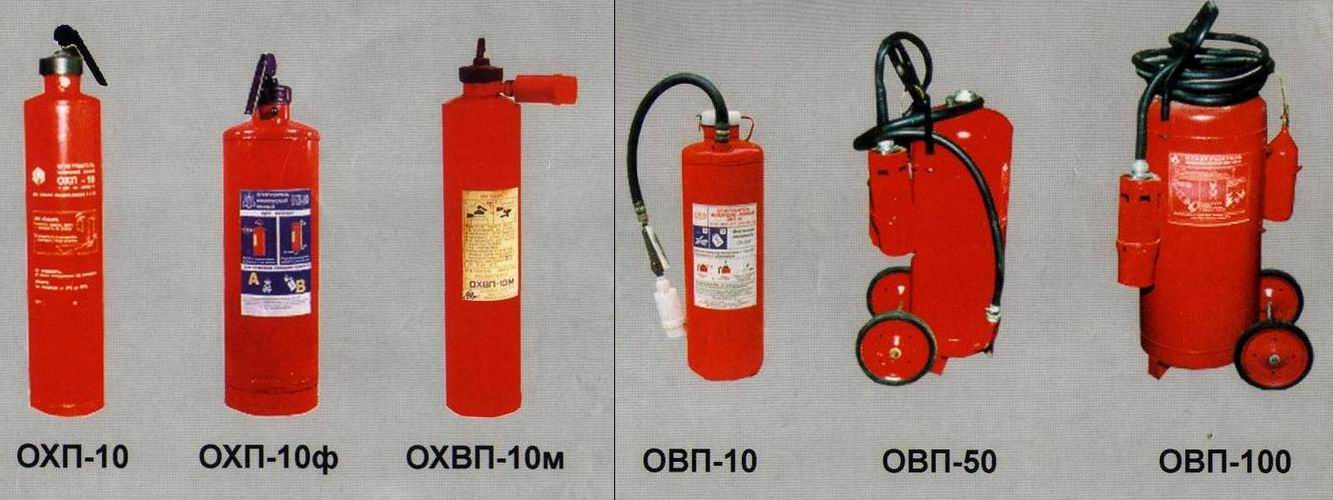

Рисунок 10 - Огнетушитель химический пенный ОХП-10
Углекислотные (газовые) огнетушители (ОУ) предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, за исключением веществ, которые горят без доступа кислорода. Углекислотные огнетушители получили наибольшее распространение из-за их универсального применения, компактности и эффективности тушения.
В качестве огнегасительного средства используют СО2 - бесцветный газ с едва ощутимым запахом, который не горит и не поддерживает горения, обладает диэлектрическими свойствами.
Диоксид углерода в жидком газообразном состоянии, попадая в зону горения, понижает концентрацию (содержание) кислорода, охлаждает горящие предметы, и в результате горение прекращается. С помощью СО2 приостанавливают горение, как на поверхности, так и в замкнутом объеме. Достаточно 12 - 15 % содержания СО2 в окружающей среде, чтобы горение прекратилось.
При эксплуатации углекислотных огнетушителей тщательно наблюдают за утечкой газа. Если обнаружена утечка огнетушителей, они сдаются в ремонт в специализированные мастерские.
Для тушения электроустановок и приборов, находящихся под током, а также многих твердых и жидких горючих веществ применяются углекислотные огнетушители типа ОУ-2, ОУ-5 (рисунок 11), ОУ-8.
Рисунок 11 – Углекислотный огнетушитель ОУ-5
Огнетушитель углекислотный ручной состоит из металлического баллона, в котором под давлением 170 кг/см2 находится жидкая углекислота, вентиля с сифонной трубкой и раструба. Вентиль снабжен предохранительной мембраной, разрывающейся при температуре 50°С и при повышении давления в баллоне до 220 кг/см2.
При приведении огнетушителя в действие раструб направляют на горящий предмет и открывают вентиль. Благодаря мгновенному расширению и резкому понижению температуры до - 55°С жидкая углекислота выбрасывается в виде углекислого снега. Время действия углекислотных огнетушителей 25 - 60 с, дальность действия - 1,5 - 3,5 м.
Аэрозольные огнетушители предназначены для тушения загорания небольших очагов легковоспламеняющихся и горючих жидкостей, твердых веществ, электроустановок, находящихся под напряжением, и различных материалов, кроме щелочных металлов и кислородосодержащих веществ, то есть веществ, которые горят без доступа кислорода.
В аэрозольных огнетушителях в качестве огнетушащего средства применяют парообразующие углеводороды (бромистый этил, хладон, смесь хладонов или смесь бромистого этила с хладоном и др.). В огнетушитель закачного типа нагнетается огнегасительное средство либо огнегасильное вещество и дополнительный (рабочий) газ (например, воздух, азот). Ручные аэрозольные огнетушители имеют рабочие объемы заряда: 0,25; 0,5; 1,0 л. Огнетушители аэрозольного типа просты по устройству, при правильном содержании надежны в эксплуатации. Эти малогабаритные, облегченные огнетушители широко применяются для технического оснащения легкового автотранспорта.
Недостаток аэрозольных огнетушителей заключается в том, что при работе с ними надо соблюдать технику безопасности, так как огнетушащие вещества являются нежелательными для вдыхания человеком.
Порошковые огнетушители - это самый популярный вид огнетушителей, их применяют для ликвидации всех типов возгораний. Выпускают три типа порошковых огнетушителей: ручные (переносные), передвижные и стационарные. В качестве огнетушащего вещества используют порошки общего и специального назначения.
Ручной порошковый огнетушитель ОП-5 (рисунок 12) предназначен для тушения небольших загораний на мотоциклах, легковых и грузовых автомобилях, сельскохозяйственной техники. Также он эффективен для тушения электроустановок, находящихся под напряжением. Такими огнетушителями рекомендуется оборудовать противопожарные щиты на химических объектах, в гаражах, мастерских, офисах, гостиницах и квартирах. Огнетушитель эффективно работает при температуре от -50 до +50 °С.

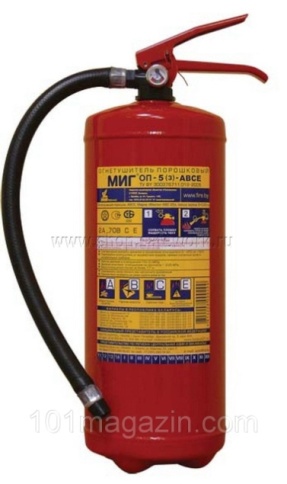

Рисунок 12 – Порошковый огнетушитель ОП-5
Принцип действия огнетушителя ОП-5 заключается в следующем. При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом (азот, углекислый газ). Газ по трубке подвода поступает в нижнюю часть корпуса огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке в шланг к стволу, Нажимая на курок ствола, можно подавать порошок порциями. Порошок, попадая на горящее вещество, изолирует его от кислорода воздуха.
Чтобы привести в действие огнетушитель ОП-5, необходимо сорвать пломбу, выдернуть чеку. Затем поднять рычаг до отказа, направить ствол-насадку на очаг пожара и нажать на курок; через 5 с приступить к тушению пожара.
К недостатку порошковых огнетушителей можно отнести то, что после использования огнетушителя не всегда удается убрать порошок. Например, при тушении двигателя автомобиля масло, порошок и температура создают такие побочные явления, что восстановить работоспособность двигателя бывает очень трудно.
При хранении огнетушителя и работе с ним не допускается:
· подвергать огнетушитель при хранении воздействию прямых солнечных лучей, атмосферных осадков, агрессивных сред;
· направлять струю огнетушащего вещества в сторону близко стоящих людей;
· хранить огнетушитель вблизи нагревательных приборов;
· использовать огнетушитель не по назначению.
Запрещается:
· эксплуатировать огнетушители при появлении вмятин, вздутий или трещин на корпусе огнетушителя, на запорно-пусковой головке, а также при нарушении герметичности соединений узлов;
· производить любые работы, если в корпусе огнетушителя находится избыточное давление;
· наносить удары по огнетушителю или по источнику вытесняющего газа.
Самосрабатывающие огнетушители и модули пожаротушения. Огнетушители самосрабатывающие предназначены для тушения без участия человека (рисунок 13). Ликвидируют загорания твердых горючих материалов, горючих жидкостей, а также электрооборудования, находящегося под напряжением до 1000 В.
Рисунок 13 - Самосрабатывающие огнетушители
Подставки и крепления для огнетушителей. Различные подставки и крепления для огнетушителей, предназначенные для размещения переносных огнетушителей общей массой от 3 до 13 кг (рисунок 14).
Рисунок 14 – Подставки и крепления для огнетушителей
Правила пожаротушения, правила поведения во время пожара и правила эвакуации:
Основными причинами пожара являются: нарушение правил противопожарной безопасности при обращении с огнем, при пользовании электрическим и газовым оборудованием, хранении и использовании горючих и взрывоопасных материалов; утечки газа, перегрузки и неисправности электросетей.
Требования противопожарной безопасности - это специальные условия социального и технического характера, установленные в целях обеспечения пожарной безопасности законодательством, нормативными документами или уполномоченными государственными органами.
Во время пожара наиболее опасными факторами являются:
· открытый огонь и искры;
· высокая температура воздуха, особенно если воздух влажный;
· токсичные продукты горения;
· пониженная концентрация кислорода;
· обрушивающиеся части конструкций;
· паника.
Правила поведения во время пожара.
На случай пожара администрацией образовательного учреждения, предприятия, фирмы для каждого кабинета, помещения, лаборатории, цеха, этажа и здания в целом должен быть разработан план, предусматривающий порядок и последовательность действий при тушении огня, конкретных исполнителей, схему эвакуации людей.
По возможности сохраняя спокойствие, следует очень быстро реагировать на пожар, чтобы подавить его в зародыше и не дать распространиться, Помните, что все пожары вначале бывают небольшими - их легко затушить даже стаканом воды.
При пожаре, который явно нельзя потушить собственными силами, старший (назначенный в соответствии с планом, должностью, опытом, инициативой) должен немедленно сообщить о факте пожара. Огонь, с которым нельзя справиться в короткое время, требует работы пожарных. Звонить в МЧС по номеру 101 и вызывать пожарных надо сразу. Необходимо дать четкую информацию: точный адрес, место пожара (помещение, этаж), время загорания, цвет дыма, свою фамилию, номер своего телефона для получения дальнейших уточнений; возможность угрозы для людей. Следует незамедлительно сообщить о пожаре людям, работающим в соседних помещениях, предотвратить панику, помочь организовать эвакуацию персонала и встречу пожарной команды.
Для предотвращения распространения пожара необходимо:
· отключить газ, электричество, выключить вентиляцию;
· закрыть дверцы вытяжных шкафов, все окна и двери, так как доступ свежего воздуха и сквозняк лишь усилят пламя;
· вынести легковоспламеняющиеся вещества и материалы, баллоны с газом; в рабочих помещениях – остановить работающие машины и механизмы, охладить водой легковоспламеняющиеся материалы;
· привести в готовность первичные средства пожаротушения (пожарные рукава от кранов, огнетушители, песок, асбестовое полотно и т. п.) и индивидуальные средства защиты (противогазы, огнестойкие фартуки, костюмы, рукавицы), в случае необходимости применить их.
При тушении пожара надо перекрыть газ, выключить электричество, закрыть огонь куском асбеста, затем убрать от очага пожара легковоспламеняющиеся жидкости (ЛВЖ), горючие предметы. При необходимости применить средства пожаротушения.
Для тушения ЛВЖ используются песок, огнезащитная ткань, пенные огнетушители типа ОХП или ОВП.
Горящие электроустановки следует сразу отключить. Если это сделать невозможно, применяют неэлектропроводящие огнегасительные средства: песок, огнезащитную ткань, углекислотные огнетушители.
При необходимости вызвать «Скорую помощь», оказать первую помощь пострадавшим.
Первая помощь при пожарах и ожогах заключается в быстром удалении людей из зоны огня, дыма и тушении горящей на человеке одежды.
При этом следует помнить:
· при воспламенении одежды пострадавшему нельзя бегать! Надо быстро отойти от очага загорания и попытаться снять или сорвать горящую одежду. Сбивать пламя следует, обернув руку (например, мокрой тканью халата);
· если горит большая часть одежды, то потерпевшего нужно немедленно уложить на пол, чтобы не пострадали голова и тело, и обливать водой (порциями не менее 3 л) или поливать из шланга, брандспойта;
· чтобы сбить пламя при тушении ЛВЖ, следует использовать огнезащитную ткань (асбест), песок, а затем охлаждать место горения водой. Можно также применять пенный (лучше всего воздушно-пенный) огнетушитель (но не углекислотный!). При этом пострадавший должен закрыть глаза;
· до прихода врача или приезда «Скорой помощи» обожженные участки тела охлаждают толстым слоем мокрой ткани, полиэтиленовыми мешочками со снегом или льдом;
· не следует смачивать холодной водой участки с ожогами II - IV степени, нельзя использовать раствор перманганата калия, различные масла, жиры, вазелин. Места таких ожогов можно изолировать чистой мягкой тканью, смоченной этиловым спиртом;
· с обожженного участка нельзя снимать прилипшие остатки обгоревшей одежды и как-либо иначе очищать его.
После спасения всех людей первая задача - успокоить их. Затем пострадавших перевозят в безопасное место, используя наиболее короткую дорогу.
Если люди застигнуты врасплох огнем или дымом и от этого теряют сознание, то их нужно искать рядом с лестницей, у окон или у других выходов. Дети, испугавшись пожара, могут прятаться в укромных местах, например под столом или кроватью, и почти никогда не отзываются на незнакомые голоса.
До прибытия пожарных надо попытаться предотвратить распространение огня, обливая водой или накрывая мокрым полотенцем наиболее опасные с точки зрения возгорания места.
Потушив источник возгорания, следует проверить, нет ли других очагов. Особое внимание обращать на малопосещаемые помещения.
Модель поведения при эвакуации из горящего здания.
При появлении запаха дыма смочите водой любую тряпку, прикройте ею органы дыхания и постарайтесь как можно скорее выбраться из горящего здания. Наденьте на себя максимум одежды, обильно смочите ее водой.
Категорически запрещается пользоваться лифтом - из-за пожара может отключиться электричество, тогда лифт остановится и его пассажиры окажутся в ловушке. Спускайтесь вниз по лестнице, если огнем охвачены верхние этажи. Если огонь внизу, поднимайтесь наверх, пробираться через огонь очень опасно. Если на лестнице сильное задымление, пытайтесь пробраться на крышу и там ожидайте МЧС. Если находитесь на нижних этажах, можно выбраться через окно или балкон.
Если воспользоваться лестницей невозможно, а огонь приближается, то откройте окно, сбросьте вниз матрасы, ковры, подушки - все, что может смягчить падение. Попытайтесь уменьшить высоту прыжка, воспользовавшись связанными в виде веревки занавесками, простынями.
Модели поведения при небольшом пожаре.
Возгорание необходимо начать тушить как можно раньше, при ликвидации небольшого пожара важна каждая секунда. Чаще всего в доме пожары начинаются на кухне. На очаг возгорания нужно скорее накинуть смоченное водой одеяло, пальто, постельное белье - любую не синтетическую накидку, которая окажется у вас под рукой. Надо перекрыть доступ кислорода к очагу возгорания. Если загорелись занавески, то огонь можно сбить мокрой или обмотанной мокрой тряпкой шваброй, метлой. Сбив пламя, следует сразу же залить очаг возгорания водой. Смочите водой любую тряпку и прикройте ею органы дыхания, так как вдыхать дым очень опасно. После ликвидации возгорания вынесите дымящиеся вещи на улицу.
В квартирах пожары в основном происходят из-за возгорания домашних бытовых приборов, прежде всего компьютеров и телевизоров. Короткое замыкание внутри корпуса компьютера или телевизора может привести к пожару, особенно если корпус сильно запылен. Пыль - отличный проводник электричества. Поэтому чаще протирайте пыль, не храните на системном блоке газеты, книги или бумаги.
Если произошло возгорание, то первым делом выключите прибор из сети. При горении компьютера или телевизора выделяется ядовитый дым, поэтому накиньте на прибор пальто или одеяло, чтобы перекрыть доступ воздуха к очагу возгорания и не отравиться дымом. Категорически запрещается заливать компьютер или телевизор водой, вас может ударить током.
Если загорелась мебель, то заливайте ее водой. Современную мебель обычно делают из синтетических материалов, в результате она легко загорается и очень токсична при горении, поэтому при тушении надо соблюдать большую осторожность. Если огонь разгорелся, то срочно покиньте квартиру и вызовите МЧС.
Возгорание сковороды происходит из-за слишком большого количества жира в ней. Если это случилось, то накройте сковороду мокрым полотенцем или крышкой. Ни в коем случае не заливайте огонь водой - раскаленный жир может выплеснуться на вас и привести к сильным ожогам. Не пользуйтесь для тушения пожара деревянной разделочной доской - она может загореться.
ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ
