Принцип действия углекислотного огнетушителя

Дата: 2025-06-15; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

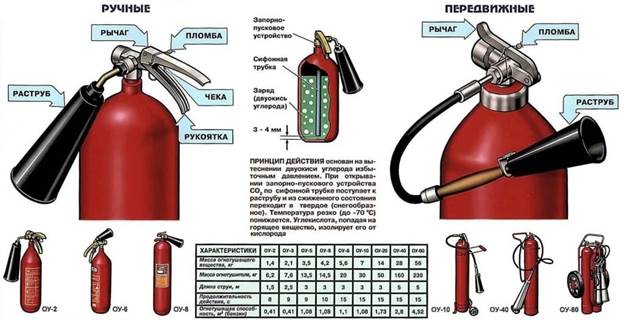

Работа углекислотного огнетушителя основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое задается при наполнении огнетушителя. Двуокись углерода находится в баллоне под давлением 5,7 МПа (58 кгс/см.кв.) при температуре окружающего воздуха 20°С. Максимальное рабочее давление в баллоне при температуре +50°С, не должно превышать 15 МПа (150 кгс/см.кв).

При открывании запорно–пускового устройства (нажатии на рычаг 2), заряд углекислоты по сифонной трубке 3 поступает к раструбу 4. При этом происходит переход двуокиси углерода из сжиженного состояния в твердое (снегообразное), сопровождающийся резким понижением температуры до минус 70°С.

Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей парогазовоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Для приведения огнетушителя в действие необходимо:

1. Выдернуть чеку 6 или сорвать пломбу.

2. Направить раструб 4 на очаг пожара.

3. В запорно-пусковом устройстве нажимного типа нажать на рычаг 2, в устройстве вентильного типа повернуть маховичок против часовой стрелки до отказа, а в устройстве рычажного типа (применяется в передвижных огнетушителях) — повернуть рычаг до отказа на 180°.

Устройство и принцип действия запорно-пускового устройства (ЗПУ) рычажного типа

1. рычаг;

2. пружина;

3. прокладка;

4. седло клапана;

5. гайка;

6. хвостовик;

7. манжета;

8. шток клапана;

9. ось рычага;

10. пломба.

Головка запорно-пускового устройства вворачивается хвостовиком 6 в горловину баллона. При поднятом рычаге 1 запорный клапан прижимается пружиной 2 к седлу 4. Приведение в действие запорно-пускового устройства производится поворотом рычага 1 до отказа. При этом за счет смещения центра оси рычаг выступом эксцентричной поверхности надавливает на шток клапана 8 и открывает клапан для выпуска заряда огнетушащего вещества из баллона. Для прекращения истечения газа рычаг 1следует повернуть в исходное положение. От случайного включения рычаг удерживается пломбой 10.

Эксплуатация огнетушителей и меры безопасности

• Эксплуатация огнетушителей без чеки и пломбы завода-изготовителя или организации, производившей перезарядку, не допускается.
• Огнетушители должны размещаться в легкодоступных и заметных местах, где исключено попадание на них прямых солнечных тучей и непосредственное воздействие отопительных и нагревательных приборов.
• Температура эксплуатации и хранения от минус 40 до плюс 50°С.
• При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 1 м до электроустановки и пламени.
• После применения огнетушителя в закрытом помещении, помещение необходимо проветрить.
• Необходимо соблюдать осторожность при выпуске заряда из раструба, т. к. температура на его поверхности понижается до минус 60-70°С.
• Перезарядка и ремонт огнетушителей должны производиться в специализированных организациях на зарядных станциях.
• Баллон огнетушителя должен пройти переосвидетельствование через 5 лет после изготовления огнетушителя.
• Контроль массы заряда огнетушителя необходимо проводить не реже одного раза в два года. Величина массы баллона с запорно-пуско-вой головкой выбита на корпусе запорного устройства. Суммарная масса огнетушителя определяется прибавлением к ней массы СО2, указанной на этикетке или в паспорте.

Передвижные углекислотные огнетушители

Огнетушители ОУ–10 имеют массу углекислот-ного заряда (7±0,1) кг. Рабочее давление внутри баллона составляет 14,7 МПа. Проверочное давление баллона при аттестации сосуда составляет 22,1 МПа. Температурный диапазон эксплуатации от -40 до +50°С. Тушение производится в вертикальном положении огнетушителя. После освобождения рычага головки запорно-пуско-вого устройства от пломбы (чеки), раструб направляется на очаг пожара и нажимается рычаг запуска на головке баллона.
Огнетушители ОУ–20 представляют собой спаренную установку ОУ-10, имеют два баллона с маcсой углекислотного заряда (14-0,2) кг. Приведение в действие огнетушителя осуществляется поворотом рычагов запорно-пускового устройства на обоих баллонах, и нажатием рычага у раструба.
Огнетушители ОУ–40 представляют собой баллон, укрепленный на тележке с двумя колесами у горловины и одного колеса у башмака баллона. В горловину баллона ввернуто запорно-пусковое устройство рычажного типа, к которому прикреплен шланг с раструбом на другом конце.
Огнетушители ОУ–80 состоят из двух баллонов с углекислотой, расположенных на тележке с двумя пневматическими колесами. Тележка имеет опорную стойку для установки огнетушителя в горизонтальное положение. На баллонах установлены запорно-пус-ковые устройства рычажного типа, соединенные коллектором с двумя шлангами, на концах которых закреплены раструбы с рычагами.Огнетушитель обслуживают два человека, один из которых снимает с кронштейна шланг и направляет раструб на горящий объект, а второй открывает запорно-пусковые устройства баллонов.

Аэрозольные огнетушители предназначены для тушения загорания небольших очагов легковоспламеняющихся и горючих жидкостей, твердых веществ, электроустановок, находящихся под напряжением, и различных материалов, кроме щелочных металлов и кислородосодержащих веществ, то есть веществ, которые горят без доступа кислорода.

В аэрозольных огнетушителях в качестве огнетушащего средства применяют парообразующие углеводороды (бромистый этил, хладон, смесь хладонов или смесь бромистого этила с хладоном и др.). В огнетушитель закачного типа нагнетается огнегасительное средство либо огнегасильное вещество и дополнительный (рабочий) газ (например, воздух, азот). Ручные аэрозольные огнетушители имеют рабочие объемы заряда: 0,25; 0,5; 1,0 л. Огнетушители аэрозольного типа просты по устройству, при правильном содержании надежны в эксплуатации. Эти малогабаритные, облегченные огнетушители широко применяются для технического оснащения легкового автотранспорта. Недостаток аэрозольных огнетушителей заключается в том, что при работе с ними надо соблюдать технику безопасности, так как огнетушащие вещества являются нежелательными для вдыхания человеком.и эксплуатации углекислотных огнетушителей тщательно наблюдают за утечкой газа. Если обнаружена утечка огнетушителей, они сдаются в ремонт в специализированные мастерские.

Порошковые огнетушители – это самый популярный вид огнетушителей, их применяют для ликвидации всех типов возгораний. Выпускают три типа порошковых огнетушителей: ручные (переносные), передвижные и стационарные. В качестве огнетушащего вещества используют порошки общего и специального назначения.

Ручной порошковый огнетушитель ОП-5 предназначен для тушения небольших загораний на мотоциклах, легковых и грузовых автомобилях, сельскохозяйственной техники. Также он эффективен для тушения электроустановок, находящихся под напряжением. Такими огнетушителями рекомендуется оборудовать противопожарные щиты на химических объектах, в гаражах, мастерских, офисах, гостиницах и квартирах. Огнетушитель эффективно работает при температуре от -50 до +50 °С.

Принцип действия огнетушителя ОП-5 заключается в следующем. При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом (азот, углекислый газ). Газ по трубке подвода поступает в нижнюю часть корпуса огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке в шланг к стволу, Нажимая на курок ствола, можно подавать порошок порциями. Порошок, попадая на горящее вещество, изолирует его от кислорода воздуха.

Чтобы привести в действие огнетушитель ОП-5, необходимо сорвать пломбу, выдернуть чеку. Затем поднять рычаг до отказа, направить ствол-насадку на очаг пожара и нажать на курок; через 5 с приступить к тушению пожара.

К недостатку порошковых огнетушителей можно отнести то, что после использования огнетушителя не всегда удается убрать порошок. Например, при тушении двигателя автомобиля масло, порошок и температура создают такие побочные явления, что восстановить работоспособность двигателя бывает очень трудно.

Практическое задание 2 «Огнетушители».

Сопоставьте характеристики и типы огнетушителей.

Вывод:

Обратная связь: выполненные задания, вопросы отправляем в личные сообщения преподавателю
