Цветная и черно-белая печать .

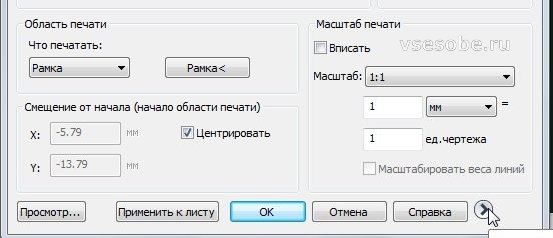

Как правило, машиностроительные чертежи печатаются в черно-белом формате. Для этого должен быть включен стиль печати monochrome. Чтобы это проверить или изменить в настройках печати кликаем на стрелочку в нижнем левом углу, чтобы развернуть полные настройки.

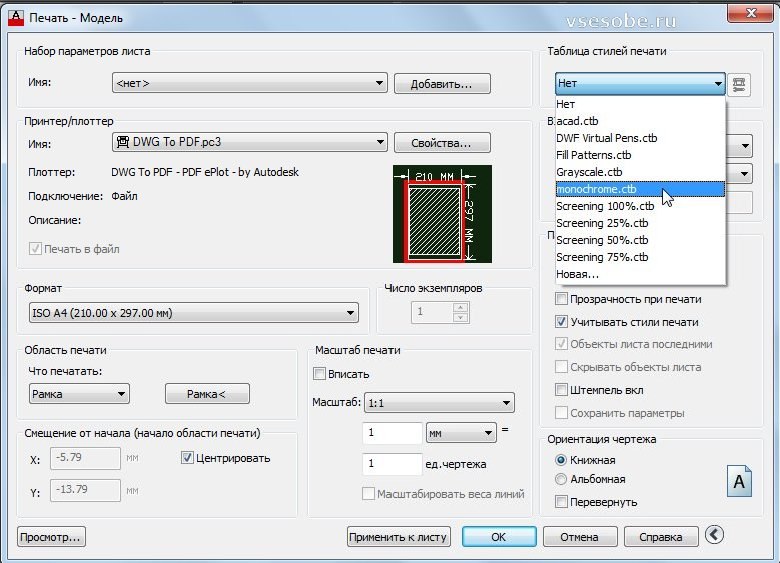

Затем выбираем стиль monochrome.ctb для черно-белой печати или другие стили для печати в цвете.
Печать чертежей из пространства Лист.
Те кто работает в пространстве Лист , имеет ряд преимуществ при печати чертежей. Достаточно лишь один раз настроить нужные листы для печати. Далее можно пользоваться рамкой для печати(Так же как из пространства модели) или распечатывать лист целиком. При этом не обязательно на листе должен быть всего один чертеж, напротив, удобнее компоновать несколько чертежей на листе, а затем целиком выводить весь лист на печать. Таким образом можно распечатать весь проект целиком.

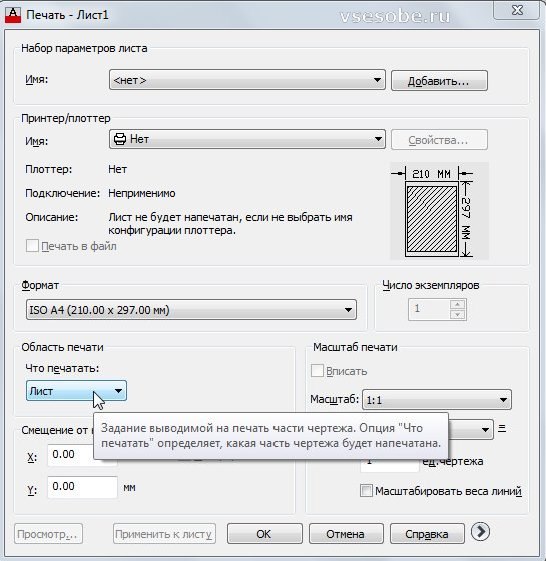

Нужно всего лишь выбрать в списке область печати Лист и нажать ОК

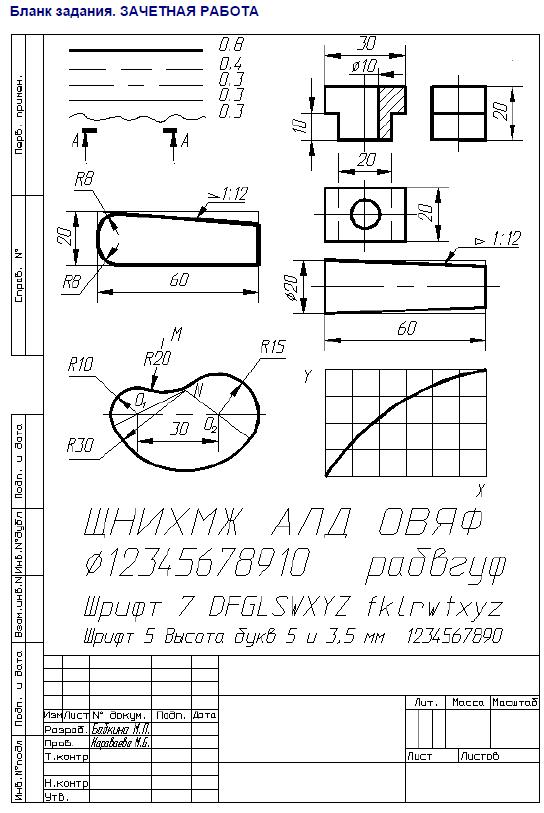

Общая схема выполнения работы в AutoCAD
· Организация рабочей среды
- создание слоёв в новом файле или открытие для работы шаблона с ранее созданными слоями;
- создание текстовых стилей или текстовые стили ранее созданы в открытом файле шаблона;
- создание размерных стилей, или размерные стили ранее созданы в открытом файле шаблона
· Геометрическое моделирование
- работа в пространстве Модель с геометрическими объектами, построение объектов с использованием слоёв и принципов точности построений;
- применение рациональных способов массовых построений: массивы, симметрия, копирование, использовании е блоков и др.
- возможно, вставка моделей, построенных ранее, из других файлов
· Оформление атрибутов
- штриховка;
- простановка размеров, допусков
· Формирование макета чертежа
- настройка параметров страницы;
- организация видовых экранов, их размеров;
- масштабирование вида в видовом экране относительно бумаги;
- нанесение на документ реквизитов, текста и др. ;
- сохранение файла
· Печать
- проверка макета, настроек страницы, настроек конкретного принтера;
- печать
