Тема 12 Печать чертежа
Печать чертежа из пространства Модель

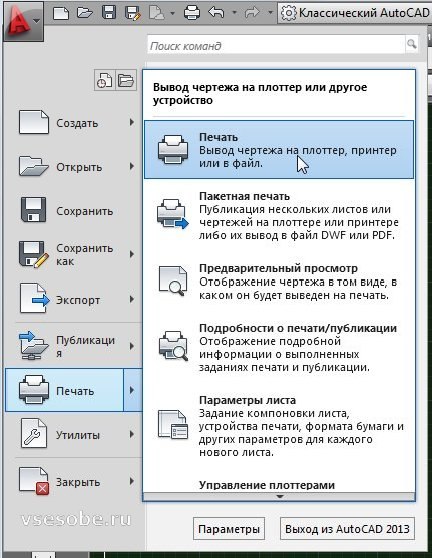

Чтобы распечатать чертеж нажимаем на вкладку печати как показано на рисунке. Или нажмем ctrl + P.
Появляется окно печати, в котором выполняются все настройки:

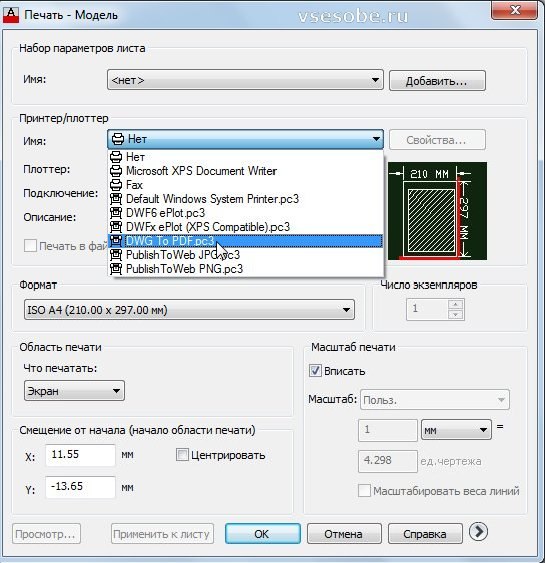

- Выбор принтера

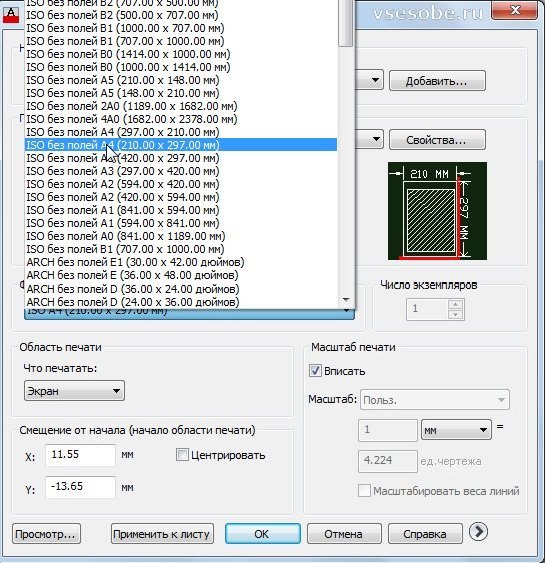

- Выбор формата печати, который соответствует чертежу (A4,A3,A2,A1,A0 и другие) и соответственно, который может быть распечатан на вашем принтере.
- выбор области печати
- Для печати из пространства модели подходит определение области печати с помощью рамки.

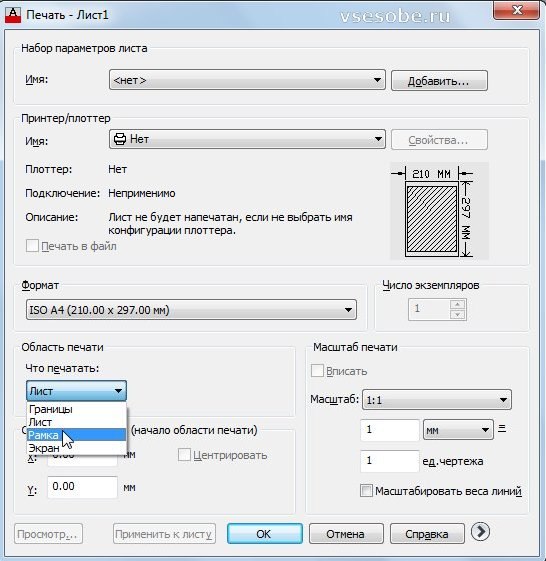

Выбрав из списка печать с помощью рамки, кликаем на появившуюся кнопку рамка. Далее выделяем нужный чертеж для печати.

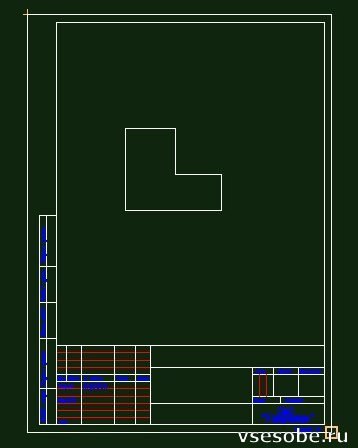

Выбираем чертеж для печати.(Можно выделить несколько чертежей одной рамкой, для печати на плоттере)

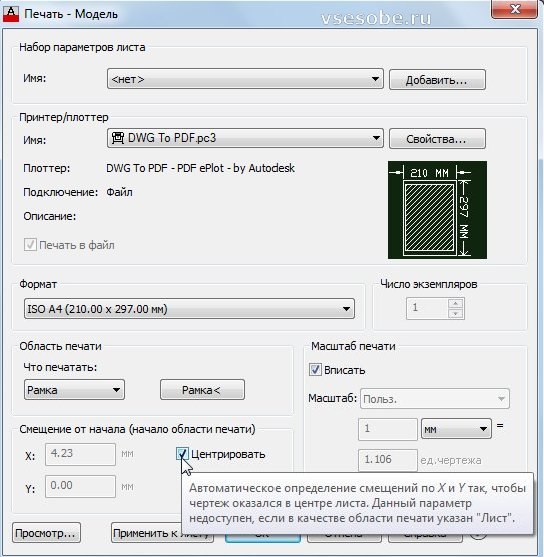

При необходимости нажимаем галочку центрировать. Для позиционирования нашего чертежа по центру листа на печати.

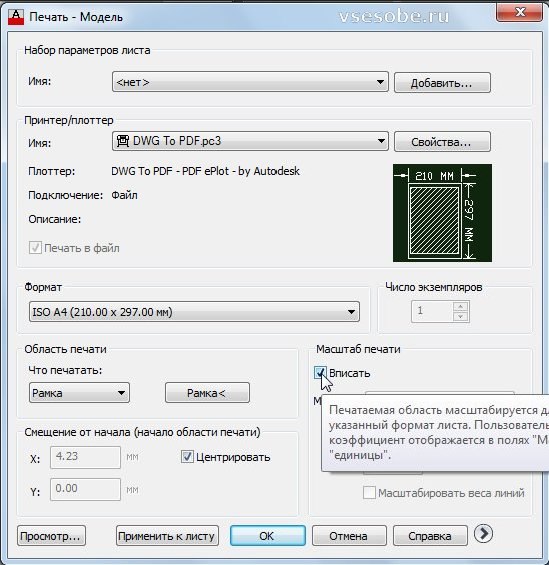

Если размер выделенного чертежа не соответствует указанному формату, то его можно вписать ,нажав на соответствующую галочку. При этом весь чертеж будет напечатан на указанном формате, но масштаб чертежа будет не соответствовать истине, так как будет уменьшен до необходимых размеров.

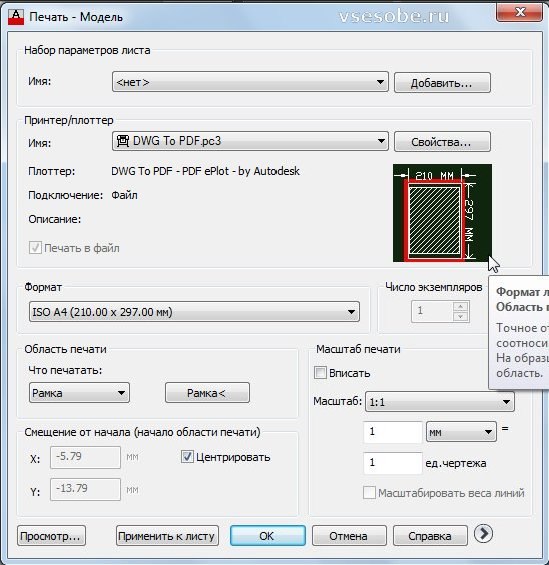

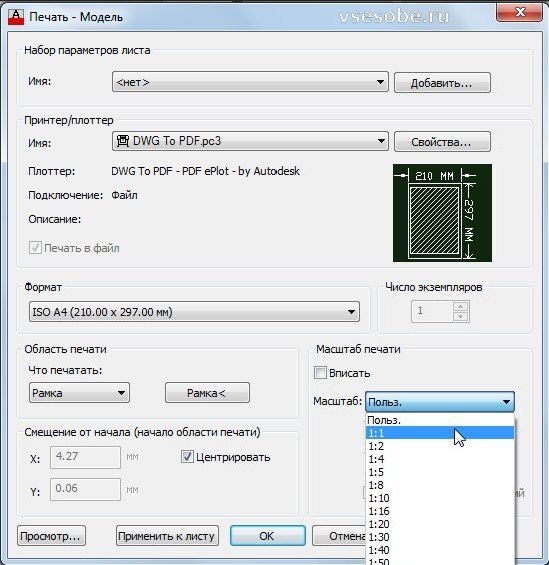

При желании или необходимости вы можете указать свой масштаб чертежа.

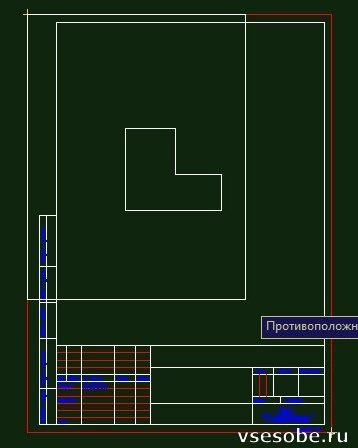

Если указанный нами чертеж не помещается на выбранный формат при заданном масштабе, то это будет выделено красными границами.
Можно задать ориентацию чертежа(альбомная или книжная) если нажать на галочку в нижнем левом углу и развернуть окно.
Как распечатать нестандартный формат
Если нужно задать нестандартный формат печати (A2x4,A2х5 ...), применим следующие настройки:

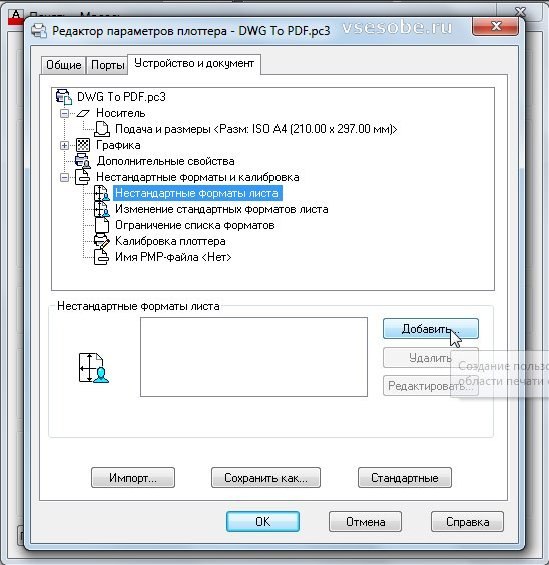

Нажимаем кнопку свойства. Появляется следующее окно. В нем выбираем нестандартные форматы листа и жмем кнопку далее.
В этом окне также кликаем далее.

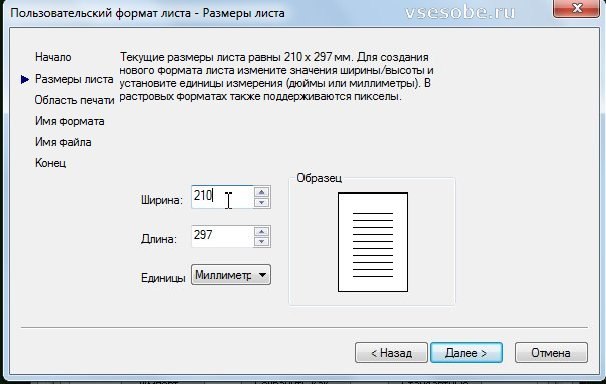

Указываем длину и ширину необходимого формата. (Не забываем про возможности своего плоттера или принтера)

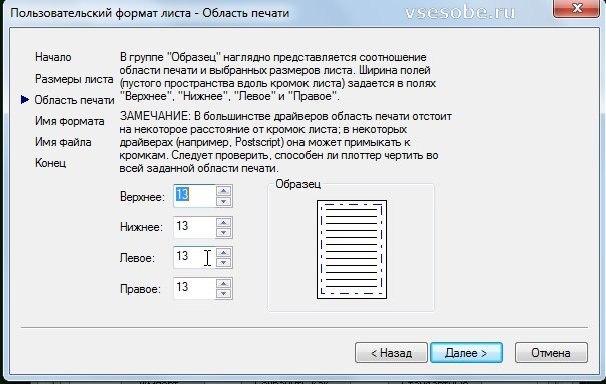

Зададим отступы от края листа. Все что не впишется в эту рамку, напечатано не будет.
Нажимаем Готово. Наш формат должен появиться в списке форматов.
