Назначение механизма
Основное назначение редуктора — изменение показателей крутящего момента, оборотов, получаемых от двигателя. В производственных процессах редуктор предназначен для реализации привода в:
· мощных обрабатывающих станках;
· системах запирания (открывания) тяжелых конструкций;
· подъемных и удерживающих устройствах.
· Если коснуться конструкции транспортных средств, становится понятно зачем нужен редуктор в машине. Для автомобиля данный механизм реализует привод колес. Редукторы могут быть расположены:
· на задней оси автомобиля;
· впереди как отдельный элемент;
· интегрировано в коробку передач.
При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора: КПД, измеряющийся в процентах;
· тип зацепления и передачи;
· крутящий момент, предающийся входным валом;
· число передач;
· частоты вращения входного/выходного валов.
Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.
В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

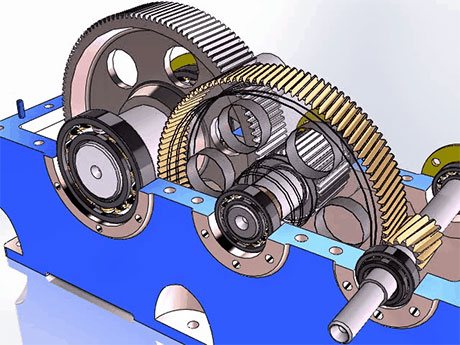

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.
Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.
Типы редукторов
Типы редукторов в соответствии с классификацией по ГОСТу классифицируют по типу механической передачи и выделяют:
· цилиндрические;
· планетарные;
· конические (коническо - цилиндрические);
· червячные;
· волновые.
Сферы применения редукторов
Редукторы применяются в тех случаях, когда в рабочем механизме требуется изменить показатель угловой скорости вращения, передающегося от привода, а также в случае, когда нужно повысить крутящий момент. В зависимости от специфики техники, где требуется использование данного механизма, применяют разные виды редукторов. Мотор-редуктор устанавливается на строительную и землеройную технику, применяется на цементных заводах, используется в машинах горнодобывающей и нефтеперерабатывающей промышленности и в других сферах.
Червячный редуктор незаменим в механизмах, требующих обеспечения плавного движения. Такое устройство используется в лифтах, строительной технике и насосах. Во время работы достигается нужный показатель увеличения крутящего момента без создания лишнего шума во время движения рабочих узлов.
Цилиндрический редуктор наиболее распространен и применяется практически во всех сферах промышленной деятельности, включая машиностроение, робототехнику и строительство. Причиной такой популярности является высокий показатель КПД механизма и его экономичность во время эксплуатации и обслуживания.
Конический редуктор используется в машиностроении в приводах, а также в станках. Наиболее удобен механизм для расположения в поворотных механизмах, где требуется размещение ведущего и ведомого валов перпендикулярно.
Домашнее задание:
Законспектировать лекцию.
