Урок № 27-28 СРСМ -22 15.03.2023г.

ОСНОВЫ ТЕХНИЧЕСКОЙ МЕХАНИКИ И ГИДРАВЛИКИ Здравствуйте студенты группы СРСМ -22!

Тема урока : Ременные и цепные передачи: принцип работы, устройство, достоинства, недостатки. Устройство, принцип действия, типы редукторов. Область применения редукторов.

Задание: Вам необходимо самостоятельно изучить материал, законспектировать лекцию.

Если у вас возникнут какие-либо вопросы по данной теме, пришлите их мне на электронный адрес, либо в личное сообщение через социальные сети в VK.

Обратная связь : ihor_2611@mail.ru

Цель урока:

Образовательная: раскрыть сущность ременной и цепной передачи, ознакомиться с достоинствами и недостатками этих механических передач и с областью их применения; сформировать знания о типах, назначении и устройстве редукторов; раскрыть роль редукторов в механических машинах.

Развивающая: развивать умения сравнивать, оценивать, составлять общую характеристику редукторов, развитие воображения, логического мышления, внимания и памяти.

Воспитательная: воспитание у студентов активности; обеспечение сознательного усвоения материала.



Литература:

1.Аркуша А.И. Техническая механика. Теоретическая механика и сопротивление материалов. Учебное пособие для студентов машиностроительных специальностей средн. спец. учебн. заведений. – 4-е изд. испр. – М.: Высшая школа, 2002. – 384 с.



2.Исаев Ю.М. ,Коренев В.П. Гидравлика и гидропневмопривод М. АКАДЕМИЯ 2009.



3.РанневА.В., Полосин М.Д. Устройство и эксплуатация дорожно-строительных машин М. АКАДЕМИЯ ИРПО 2010г

Ход урока :

1. Ознакомиться с изложенным материалом.

2. Ответить на заданные вопр

Лекция:

Механическая передача — механизм, превращающий кинематические и энергетические параметры двигателя в необходимые параметры движения рабочих органов машин и предназначенный для согласования режима работы двигателя с режимом работы исполнительных органов. [1]

Типы механических передач:

В зависимости от соотношения параметров входного и выходного валов передачи разделяют на:

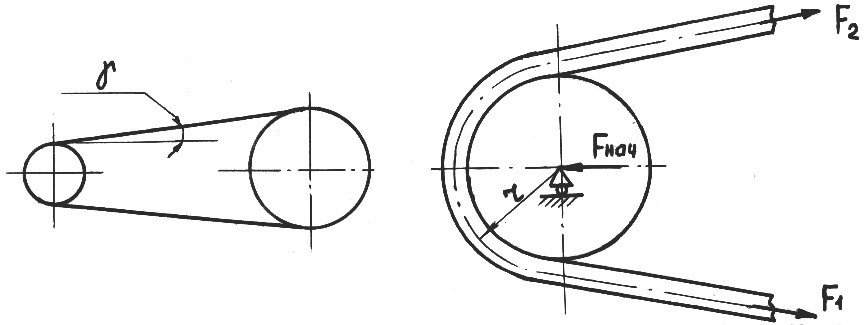

Ременная передача обычно состоит из двух шкивов 1 и 2, со­единенных между собой ремнем 3, и натяжного устройства 4, созда­ющего контактные давления между ремнем и шкивами и обеспечивающе­го за счет сил трения передачу энергии. Чаще всего начальное на­тяжение создается при монтаже передачи (без натяжного устройст­ва) (рис. 23.1 а).

Рис. 23.1

По форме сечения ремней различают плоско-, кругло- и клиноременные передачи (рис. 23.1 б, в, г).

Основные достоинства передач: простота конструкций, сравни­тельно малая стоимость, способность передавать вращательное движение на

большие расстояния и работать с высокими скоростями, плав­ность работы и малый шум, малая чувствительность к толчкам, уда­рам и перегрузкам, отсутствие смазочной системы.

Основные недостатки: невысокая долговечность ремня, большие радиальные габариты, значительные нагрузки на валы и опоры, непостоянство передаточного отношения.

Цепными называют передачи с помощью цепей. Передача состоит обычно из ведущей 1 и ведомой 2 звездочек, связанных между собой приводной цепью (3) (в машиностроении применяют также грузовые и тяговые цепи) (рис. 24.1).

Ц епные передачи используют в качестве понижающих или повыша­ющих для передачи вращения между параллельными валами. Передаваемая мощность обычно не превы­шает 100 кВт, межосевое рас­стояние до 6-8 м.

Цепные передачи в сравне­нии с ременными имеют значи­тельно меньшие габариты и на­грузки на валы, более высокий КПД ( = 0.96-0.98), в них исключено окружное проскальзы­вание цепи по звездочке.

Недостатки передачи: "вытягивание" цепей (увеличение шага цепей вследствие износа шарни­ров) и, как следствие, необходимость применения натяжных устройств, необходимость ухода при эксплуатации (смазка, регулирование), шум, неравномерность хода.



Редуктор – механизм, изменяющий крутящий момент и мощность двигателя, присутствует практически в любой машине и станке. Он является частью трансмиссии автомобиля и регулирует с высокой точностью перемещение в точных приборах. Что такое редуктор с технической точки зрения? Это одно или несколько зубчатых зацеплений, взаимодействующих между собой и понижающих количество оборотов двигателя до приемлемой скорости вращения исполняющего узла. Вместо ведущей шестерни может быть червяк В зависимости от инженерного исполнения и требований эксплуатации, передаваемый крутящий момент может быть изменен в направлении, силе, скорости

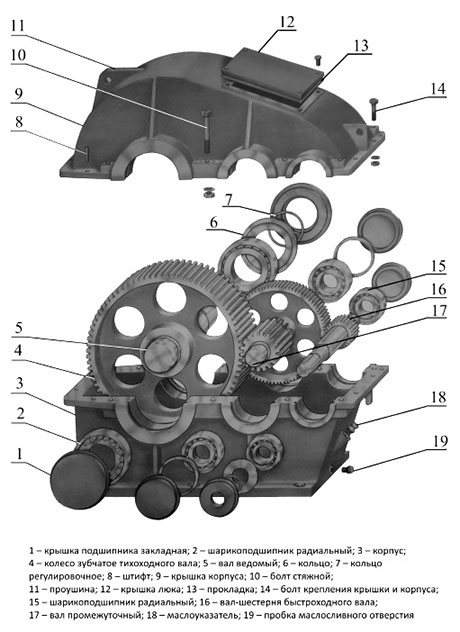

Устройство редуктора имеет простую конструкцию и включает такие рабочие элементы:

· корпус с крышкой;

· комплект подшипников;

· входной/выходной и промежуточный валы;

· элементы, обеспечивающие передачу (червячные, зубчатые).

В зависимости от типа механической передачи существуют разные типы редукторов, которые применяются в разных отраслях промышленности: в металлургии, строительстве, нефтегазовой отрасли, в грузоподъемных механизмах и обрабатывающих машинах. Область применения редукторов неограниченная. Это связано с большим разнообразием конфигураций редукторов, которые можно классифицировать по различным признакам: по типу используемой передачи, по назначению.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше
