3. Над графиком ледовых явлений вычертить график температурных изменений в течение года.
4. Расчленить полученный гидрограф на снеговое, дождевое и грунтовое питание. Для этого найти на графике самый высокий пик расхода, приходящийся на снеговое питание (определяется по смене отрицательных температур положительными). Считается, что в этот период грунтовое питание равно 0 (рис. 19.1). Ближе к лету его доля увеличивается, а количество снеговых вод уменьшается, и к концу мая они иссякают. Поэтому справа и слева от точки с нулевым питанием грунтовых вод провести отрезки к ближайшим впадинам (участки кривой, где падение расхода сменяется его увеличением) на гидрографе. Все пики расходов (кроме самого большого) срезать отрезками, соединяющими соседние впадины кривой. Область графика, расположенная ниже срезающих отрезков, относится к грунтовому питанию.
Табл. 19.1. Продолжительность ледовых явлений на реках
5.
| № варианта | ледостав | ледоход | забереги | |
| от | до | до | от | |
| 1 | 01.12 | 01.03 | 10.03 | 01.11 |
| 2 | 30.11 | 02.03 | 08.03 | 01.11 |
| 3 | 25.11 | 25.03 | 10.04 | 13.11 |
| 4 | 27.11 | 15.03 | 01.04 | 05.11 |
| 5 | 29.11 | 13.0. | 29.03 | 02.11 |
| 6 | 03.12 | 03.03 | 11.03 | 15.11 |
| 7 | 12.11 | 12.04 | 20.04 | 26.10 |
| 8 | 28.11 | 29.03 | 08.04 | 27.10 |
| 9 | 26.11 | 30.03 | 11.04 | 04.11 |
| 10 | 03.12 | 20.03 | 01.04 | 17.11 |

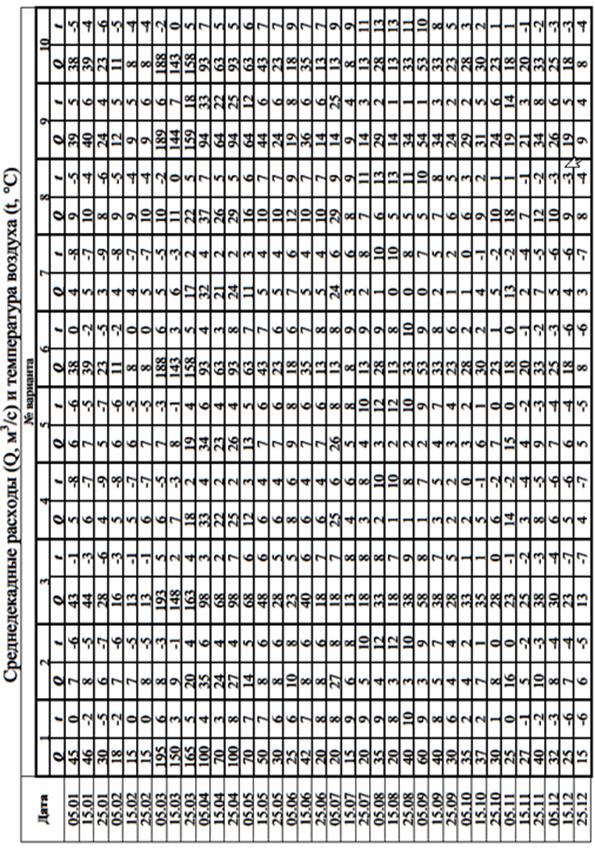

Срезанные пики, находящиеся в диапазоне положительных температур имеют дождевое питание. Остальная часть графика - снеговые воды. Участки графика с различным питанием заштриховать согласно условным знакам легенды.
5. Подсчитать количество см2, приходящихся на каждый вид питания. Для удобства полученные результаты занести в табл. 19.3.
Табл. 19.3. Расчет объемов разного вида питания реки
| Питание
| Площадь в см2
| «Цена» 1 см2 в м3
| Объем питания | |
| м3 | % | |||
| Снеговое | ||||
| Дождевое | ||||
| Грунтовое | ||||
| Годовой объем стока | S | 100 | ||
6. Определить «цену» 1 см2 в единицах объема (м3). Для этого 1 см вертикального масштаба (например, 10 м3/с) надо умножить на 1 см горизонтального (например, 2 декады, т.е. 20 сут):
1 см2 = 10 м3/с * 20 сут. * 86400 с = 17280000 м3.
Перемножив данные колонок 2 и 3 таблицы 6, рассчитать объемы стока снегового, дождевого и грунтового питания.
Используя классификацию М. И. Львовича, проанализировать процентное соотношение разных видов питания и определить преимущественный тип питания.
Контрольные вопросы.
1. Что такое гидрограф стока? Что он характеризует?
