Цель работы – научиться составлять карту погоды по данным метеопоста и данным прогноза погоды.

Нанесение данных на приземные карты погоды согласно приведенному описанию. Местоположение метеостанции отмечается пунсоном (любой принятый маркер). Значения метеорологических элементов наносятся вокруг кружка станции в определённом порядке, цифрами и условными знаками (рис. 16.1). Соблюдение порядка расположения цифр и знаков обязательно, в противном случае корректное чтение карты погоды будет невозможно.

Цифрами наносятся следующие данные:

ТТtt – температура воздуха (две или три цифры), целые (ТТ) и десятые (tt) доли градуса Цельсия;

TdTdtd – точка росы (две или три цифры), целые (TdTd) и десятые (td) доли градуса Цельсия;

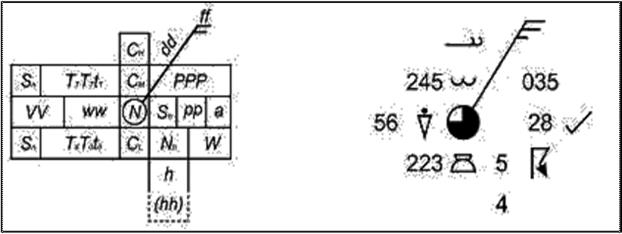

Рис. 16.1. Схема и пример нанесения данных на приземную карту погоды.

VV – горизонтальная видимость цифрами кода, предусматривающего инструментальные и визуальные способы измерения (табл. 16.1).

h (hh) – высота облаков нижнего яруса цифрами кода (одной или двумя);

Nh – количество облаков нижнего яруса в октах; употребляются цифры от 1 до 8, цифры кода окты (1 окт – 1/8 неба), их можно перевести в баллы;

РРР – давление воздуха, приведенное к уровню моря, в гПа (десятки, единицы и десятые доли). Если трехзначное число начинается с 5 или большей цифры, то при расшифровке следует впереди поставить цифру 9, а если число начинается с 4 или меньшей цифры, впереди следует поставить цифру 10;

рр – величина барической тенденции за последние три часа, в гПа (целые и десятые доли). При росте давления знак не ставится, при падении давления знак «–» ставится обязательно.

Табл. 16.1. Значения цифр кода видимости и высоты облаков

Условными знаками на карты наносятся следующие элементы погоды:

N – общее количество облаков; условные знаки соответствуют различному количеству облачности от 1 до 8 октов, если определение количества облачности затруднено, то в кружке станции ставится знак «Х»;

W – погода между сроками наблюдения; период времени между сроками соответствует принятой частоте составления той или иной карты, т. е. 6-ти или 3-м часам (основная или кольцевая карта соответственно);

а – характеристика барической тенденции за последние три часа, каждый знак соответствует кривой на ленте барографа (табл. 16.2).

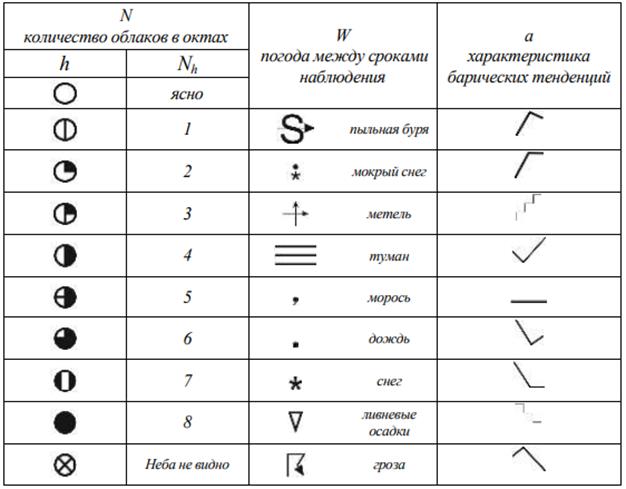

Табл. 16.2. Условные обозначения метеорологических данных

Форма наблюдаемых облаков (табл.16.3). C_L – форма облаков нижнего яруса;

C_M – форма облаков среднего яруса; С_H – форма облаков верхнего яруса;

Табл.16.3. Форма облаков

Для отображения характеристик ветра используются символы (табл. 16.4): dd – направление ветра у поверхности земли (откуда дует) стрелкой;

ff – скорость ветра, обозначается на стрелке «оперением».

При штиле пунсон станции обводится кружком большего радиуса, при неустойчивом направлении ветра в конце стрелки ставится крест (X).

Условными обозначениями показываются ww – атмосферные явления погоды в срок наблюдения или в течение последнего часа перед сроком наблюдения (табл. 16.5).

Sn – знак отрицательного значения.

Табл. 16.4. Условные обозначения направления и скорости ветра

знак	м/с	узлы	км/ч	знак	м/с	узлы	км/ч
	0	0	0		17-18	33-37	61-65
	0,5-1	1-2	2-4		19-21	38-42	68-76
	2-3	3-7	7-10		22-23	43-47	79-83
	4-6	8-12	14-22		24-26	48-52	86-94
	7-8	13-17	25-29		27-28	53-57	97-101
	9-11	18-22	32-40		29-31	58-62	104-112
	12-13	23-27	43-47		32-33	63-67	115-119
	14-16	28-32	50-58	и т.д.
Примечание. Узел равен скорости в 1 морскую милю в час (1,853 км/ч)

Табл.16.6 Таблица точки росы

Вариант задания: составьте приземную карту погоды по приведенному описанию.

1. Температура воздуха составляет 15,3 °С с точкой росы, равной 5,1 °С. Атмосферное давление, приведённое к уровню моря, составляет 1023,2 гПа, 3 часа назад оно достигало 1023,6 гПа, кривая барограммы на данном участке имеет вид. Видимость, определённая инструментально, достигает 15 км. Небо на 6/8 видимого пространства закрыто тонкими высококучевыми и мощными кучево - дождевыми облаками, их нижняя граница «на глаз» находится не выше 1000 м. Идёт ливень, начавшийся около часа назад. Ветер северо-западный, со скоростью 3 м/с.

2. Температура воздуха составляет 10,0 °С. Содержащийся в воздухе водяной пар достигнет насыщения при температуре 6,4 °С. Атмосферное давление, приведённое к уровню моря, по данным предшествующего срочного часа составляло 1015,6 гПа, к настоящему моменту уменьшилось на 0,4 гПа, кривая барограммы на данном участке имеет вид . Видимость, определённая инструментально, достигает 20 км. На небе наблюдаются перистые нитевидные, в среднем ярусе – тонкие высококучевые облака, общая облачность превышает 7 баллов, нижняя – менее 1 балла. Инструментальные наблюдения за высотой облачности не проводились. Ветер имеет устойчивое южное направление и дует со скоростью около 3 км/ч.

4. Температура воздуха составляет 6,1 °С с точкой росы, равной 3,5 °С. Атмосферное давление, приведённое к уровню моря, составляет 1020,2 гПа, что на 0,1 гПа больше, чем в предыдущий срочный час; кривая барограммы на данном участке имеет вид . Видимость, определённая визуально, достигает 15 км. Облачность 10 баллов, облака слоистые, начинаются с высоты 300 м. В настоящий момент наблюдается морось. Ветер юго-восточный, 4-6 м/с.

5. Температура воздуха – 11,8 °С, точка росы – 10,7 °С, атмосферное давление, приведённое к уровню моря – 1013,0 гПа. Давление падает, предыдущие измерения зафиксировали 1013,3 гПа, кривая барограммы на данном участке имеет вид . Наблюдается туман, который постепенно усиливается, однако небо пока видно. Видимость, определённая инструментально, не превышает 200 м. Слоисто-кучевые облака, нижняя граница которых, как видно «на глаз», не поднимается выше 1000 м, закрывают 5/8 неба. Между сроками наблюдений выпали осадки в виде ливня. Штиль.

6. При температуре воздуха 19,5 °С водяной пар, содержащийся в воздухе, может достигнуть состояния насыщения при температуре 12,3 °С. Атмосферное давление, приведённое к уровню моря, составляет 998,2 гПа, барическая тенденция 0,1 гПа, кривая барограммы на данном участке имеет вид . Видимость, определённая визуально, достигает 20 км. Небосвод закрыт мощными кучево - дождевыми облаками, начиная с высоты 0,6 км. Облачность составляет 7 октов. Ветер западно-северо-западный, со скоростью 4-6 м/с.

7. Температура воздуха составляет 5,5 °С. Водяной пар, содержащийся в воздухе, близок к состоянию насыщения: точка росы 5,3 °С. Атмосферное давление, приведённое к уровню моря, на протяжении последних 3-х часов увеличилось на 0,3 гПа и составляет 1017,8 гПа. Кривая барограммы на данном участке имеет вид . Видимость, определённая инструментально, не превышает 1 км, причём видимые объекты затянуты дымкой. Небо с высоты 300 м затянуто слоистыми облаками, облачность 10 баллов. Между сроками наблюдений были отмечены туман, морось. Ветер юго-восточный, со скоростью 2 м/с.

8. Температура воздуха составляет 11,4 °С с точкой росы, равной 7,4 °С. Атмосферное давление, приведённое к уровню моря, составляет 1019,6 гПа, что на 0,2 гПа больше, чем в предыдущий срочный час; кривая барограммы на данном участке имеет вид . Видимость, определённая инструментально, достигает 24 км. Ясно, безоблачно. Наблюдается штиль.

Общее задание. Составить карту погоды на текущий момент, используя показания метеометра и на завтра, используя данные сайта ГИСМЕТЕО.

Контрольные вопросы.

1. Для чего используются метеоданные в экомониторинге?

2. В каких местах располагают метеопосты?

3. Каков состав приборов метеопоста?

4. Объяснить сущность показателей «Точка росы» и «Барическая тенденция»?

5. Какие формы облаков выделяют?

6. Какие виды осадков различают?

7. Чему равен 1 узел в размерности км/ч?
