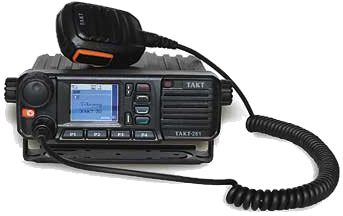

Рис. Устройство автомобильной радиостанции

Дата: 2025-06-15; Просмотры: 1
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Стационарные радиостанции

Стационарные радиостанции в некотором роде схожи с автомобильными. Однако, базовые станции, как правило больше по размерам, имеют большую мощность, могут иметь встроенный источник питания от сети 220 вольт.

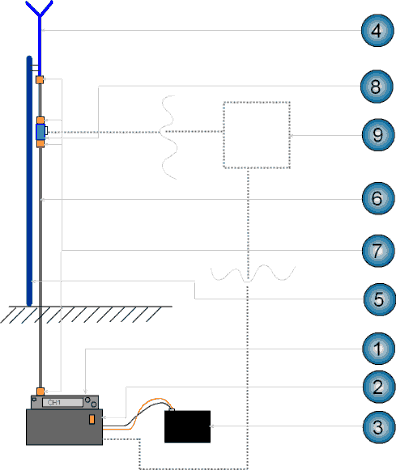

Типовой состав оборудования радиосвязи для построения стационарной радиостанции.

1. Радиостанция

2. Блок питания

3. Резервная аккумуляторная батарея

4. Стационарная антенна

5. Антенная мачта

6. Кабель коаксиальный

7. Разъемы

8. Грозоразрядник

9. Заземляющий контур

1. Стационарная (базовая) радиостанция

В качестве базовой радиостанции может выступать любая радиостанция с нужным частотным диапазоном.

2. Блок питания для радиостанции

Данное устройство используется для электропитания радиостанции. Бывают различные типы блоков питания: импульсные и трансформаторные, с регулированием выходного напряжения и без регулирования. При выборе источника питания обращают внимание на максимальный ток нагрузки, который выдерживает блок. Также для питания радиостанций рекомендуется использовать трансформаторные источники, так как импульсные могут создавать помехи в цепях приема радиостанции.

3. Аккумуляторная батарея для резервного питания

Аккумуляторная батарея используется для бесперебойного питания базовой радиостанции в случае сбоев в электросети 220В. Аккумуляторная батарея может использоваться как внешний элемент, так и устанавливаться в корпус источника питания. Зачастую у блоков предусмотрена возможность зарядки аккумуляторных батарей. При выборе аккумуляторных батарей обращают внимание на его емкость и выходное напряжение.

4. Стационарная антенна для радиостанции

Стационарные (базовые) антенны отличаются по диапазону рабочих частот, бывают с круговой диаграммой направленности (всестороннее излучение) или направленные (основное излучение происходит только в одном направлении). При выборе антенны обращают внимание на частоты, коэффициент усиления антенны, максимальную подводимую мощность к базовой антенне радиостанции.

5. Мачта для установки стационарной антенны

Мачты для установки антенны бывают различных типов: составные, телескопические, с подъемным механизмом. Также мачты различны по длине в развернутом состоянии. Также для установки мачты нужны дополнительные аксессуары: подпятник, трос для растяжек, тальрепы, коуши, зажимы для троса и др.

6. Кабель коаксиальный радиочастотный для радиостанции

Кабель используется для подключения антенны стационарной к радиостанции. Чем выше частота на которой будете работать радиостанция и больше длина кабеля, тем выше потери полезного сигнала в коаксиальном кабеле. Следовательно для высоких частот (например 400 МГц) лучше использовать кабель с малыми потерями. Для подключения к радиостанциям используется кабель с сопротивлением в 50 Ом.

7. Разъемы для подключения стационарной радиостанции

Разъемы высокочастотные используются для соединия элементов системы стационарной радиостанции. При выборе обращают внимание на тип разъема антенны, радиостанции и грозоразрядника (если используется).

2. Средства связи региональных поисково-спасательных отрядов МЧС России.

Спасатели оповещаются посредством пейджинговой связи, а также дублированием по телефонной связи; руководящий состав - с помощью сотовых телефонов и абонементных телефонов (может использоваться транкинговая связь).



Для поддержания связи между спасателями и руководителями при проведении АСР используются мобильные и переносные радиостанции в установленном для МЧС России диапазоне 120-160 МГц. Руководитель работ имеет радиостанцию УКВ-диапазона, обеспечивающую работу на частоте МВД России (146-172 МГц) и частоте МЧС Росии (120-160 МГц). С целью поддержания взаимодействия руководители работ могут иметь гражданскую радиостанцию, частота 27 МГц. Для поддержания связи с больницами и другими организациями, а также с силами, находящимися на значительном расстоянии, используется сотовая связь, а также радиостанции СВ и УКВ-диапазона, мощностью от 10 до 100 Вт. Поисково-спасательные службы МЧС России при ликвидации последствий ДТП используют следующие средства радиосвязи (табл. 1): Табл. Тактико-технические характеристики средств радиосвязи ПСС МЧС России
№ п.п. Тип Тактико-технические данные
1. НХ-390 Диапазон — 146-174 МГц, количество каналов — 16, мощность — 2/5 Вт, разнос частот — 12,5 кГц, режим работы — ЧМ, питание — 9,6 В, чувствительность — 0,2 мкВ, антенна — штырь, вес — 540 г
2. НХ-240 Диапазон — 146-174 МГц, количество каналов — 10, мощность — 2/5 Вт, разнос частот — 12,5 кГц, режим работы — ЧМ, питание — 9,6 В, антенна — штырь, вес — 480 г
3. SE-550 Диапазон — 146-174 МГц, количество каналов — 99, — 12 В, 220 В, антенна — штырь
4. Р-853 Диапазон — 100-149 МГц, мощность — 6 Вт, разнос частот — 25 кГц, режим работы — ЧМ, питание — 12 В, антенна — штырь.
5. FT-840 Диапазон — 1,5-30 МГц, мощность — 100 Вт, разнос частот — 10 Гц, режим работы — ЧМ, АТ, питание — 13,5 В,220 В, антенны — штырь 4 м, наклонный луч, диполь, ромб и ГАП (титан), вес — 4,5 кг
6. FT-900 Диапазон — 1,5-30 МГц, мощность — 100 Вт, разнос частот — 10 Гц, режим работы — АМ, FM, SSB, чувствительность ? 2 мкВ, питание — 13,5 В, 220 В, антенны — штырь 4 м, наклонный луч, диполь, ромб, ГАП (титан), вес — 5,3 кг
7. GX-1608 Диапазон — 146-174 МГц, количество каналов — 16, мощность — 50 Вт, разнос частот — 25 кГц, режим работы — ЧМ, питание — 13,5 В, 220 В, антенна — штырь, вес — 1 кг
8. P-163-1У Диапазон — 30-79,9 МГц, мощность — 1 Вт, разнос частот — 25 кГц, режим работы — F3, вес — 2,25 кг
9. P-163-0,5 P Диапазон — 30-79,9 МГц, количество каналов — 6, мощность — 0,5 Вт, разнос частот — 25 кГц, режим работы — F3, питание — 9,6 В, чувствительность ? 1 мкВ, антенна — штырь, вес — 2,25 кг
10. P-143 Диапазон — 1,5-19,9 МГц, мощность — 8 Вт, разнос частот — 1 кГц, режим работы — А1 и F3Y, питание — 12 В, чувствительность ? 2 мкВ, антенны — штырь, диполь Д20?2, вес — 11 кг
11. P-142 HMP Диапазон — 1,5-19,9 МГц, комплекс радиосредств (дальность связи — 20-350 км), антенны — штырь, диполь, наклонный луч, АЗИ.
12. FT-80 Диапазон — 1,5-30 МГц, мощность — 100 Вт, режим работы — АЗН, A3Y, питание — 12 В, чувствительность ? 2 мкВ, антенны — штырь, наклонный луч, диполь, ромб ГАП (титан), питание — 13,5 В, 220 В, вес — 5,3 кг
13. FT-890 Диапазон — 1,5-30 МГц, мощность — 100 Вт, режим работы — FM, AM, SSB, питание — 12 В, чувствительность ? 2 мкВ, антенны — штырь, наклонный луч, диполь, ромб и ГАП (титан), питание — 13,5 В, 220 В, вес — 5,3 кг
14. FT-1000MP Диапазон — 1,5-30 МГц, мощность — 100 Вт, режим работы — FM, AM, SSB, питание — 12 В, чувствительность ? 1,8 мкВ, антенны — штырь, наклонный луч, диполь, ромб и ГАП (титан), питание — 220 В, вес — 5,3 кг
15. FT-51RH Диапазон — 146-174 МГц, мощность — 5 Вт, разнос частот — 10 кГц, режим работы — ЧМ, питание — 9,6 В, антенна — штырь, вес- 500 г
16. TM-733A Диапазон — 146-174 МГц, мощность — 5 Вт, режим работы — ЧМ, питание — 13,8 В, антенна — штырь, вес — 1 кг
17. SG715 ADE Диапазон — 3-19,9 МГц, мощность — 10 Вт, режим работы — AM, FM, питание 12 В, антенна — штырь, вес — 3,5 кг.
18. P-162-01 Диапазон — 46;46,1; 46,2; 46,3 и 46,4 МГц, мощность — 0,15 Вт, питание — 2 В, антенна — штырь.


В гражданском диапазоне используются радиостанции: «Радиус-Н», «Весна-Н 2», «Мещера ЧМ-101», «Радмор 30016», «Веда ЧМ», «Херсонес», «Иволга М», «Волна», «Гродно-Р», «Маяк», «Сигнал-401», «Урал-Р», «Урал-РС 10» и «Ласпи-Р».

В зависимости от выходной мощности эти станции обеспечивают дальность связи от 100 метров (при мощности 10 мВт) до 2-5 км (при мощности 300-500 мВт), а также многоканальную связь (например, «Урал-РС 10» имеет 10 каналов).

В соответствии с приказом МЧС России в штатный перечень поисково-спасательных служб (ПСС) и региональных поисково-спасательных отрядов (РПСО) входят средства связи, указанные ниже.





Средства связи региональных поисково-спасательных отрядов МЧС России


• Радиостанция КВ диапазона (50-100 Вт) стац.

• Радиостанция КВ диапазона (10-50 Вт)

• Радиостанция УКВ диапазона (10-50 Вт)

• Радиостанция УКВ диапазона (2-5 Вт)

• Радиостанция УКВ диапазона (2-5 Вт) авиа

• Система оповещения типа АСО-8

• Индивидуальное средство оповещения

• Зарядное устройство для АКБ радиостанции

• Коммутатор полевой типа П-193М

• Телефонный аппарат типа ТА-57

• Телефакс


3. Средства связи территориальных поисково-спасательных служб и отрядов МЧС России


• Радиостанция КВ диапазона (50-100 Вт) стац.

• Радиостанция КВ диапазона (10-50 Вт)

• Радиостанция УКВ диапазона (10-50 Вт)

• Радиостанция УКВ диапазона (2-5 Вт)

• Авиарадиостанция УКВ диапазона (2-5 Вт)

• Система оповещения типа АСО-8

• Индивидуальное средство оповещения

• Телефакс
