Автоматическая телефонная связь
Центральная автоматическая телефонная связь (АТС) – основной элемент сети, с помощью которого устанавливаются временные соединения между абонентами.
Блок коммутаторов представляет собой структуру, которая соединяет абонентские и магистральные линии между собой.
На электромеханических АТС используются коммутационные устройства электромагнитного действия (реле, искатели, соединители) и бесконтактные переключающие устройства.
В настоящее время для организации телефонной связи используется большая номенклатура средств проводной связи:
· автоматические телефонные станции различных систем и емкости (декадно-шаговые, координатные, квазиэлектронные, электронные);
· пульты оперативно-диспетчерской и оперативной связи разных типов и емкостей;
· системы оповещения;
· системы радиотелефонной связи;
· устройства аудио-, видеозаписи и оргтехника;
· системы телевидеонаблюдения.
Проводная связь ГПС по линиям специальной связи «101»
Сеть проводной связи гарнизона пожарной охраны включает телефонную связь по линиям специальной связи «01», предназначенную для связи с единой дежурно-диспетчерской службой (ЕДДС) абонента ГАТС, имеющего выход на соответствующую АТС (РАТС) и использующего соединительные линии специальной связи (УСС) городских АТС.
Городская телефонная сеть имеет специальную аппаратуру, которая осуществляет вызов сокращенным, обычно двухзначным (или трехзначным) набором номера.
На УСС имеются групповые искатели (ГИ) спецслужбы, и при наборе цифры 0 абонентом телефонной сети осуществляется соединение с УСС ГТС, а при наборе цифры 1 устанавливается связь с диспетчером ЕДДС по одной из линий специальной связи «101», «010».
По категориям пожарной опасности абонентов телефонной сети можно разделить:
на абонентов индивидуальных;
абонентов юридических;
абонентов телефонов-автоматов;
абонентов учрежденческой телефонной сети.
Связь между АТС и УСС производится по специально выделенным каналам. По этим каналам следуют вызовы) не только о пожарах, но и вызовы экстренного характера («112», «102» «103», «104»), а также вызовы специальных служб города (105–109). На УСС происходит разделение вызовов различных специальных служб города по направлениям. Более высокий приоритет установки искателей у первой ступени (пожарная охрана), вторая ступень – полиция и т.д. Узел спецсвязи соединяется с ЕДДС пучком соединительных линий специальных служб. На рис. представлена схема связи по линии «101» гарнизона пожарной охраны.

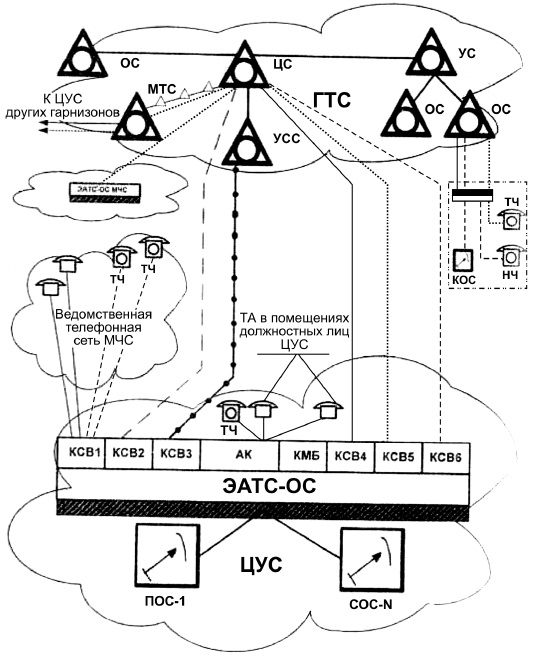

Рис. Схема связи абонентов по линиям специальной связи «101»: КСВ – комплект связи внешний: 1 – ведомственная сеть; 2 – абонентские линии; 3 – линии «01»; 4 – внешний узел связи; 5 – однотипная станция; 6 – канал тональной частоты (ТЧ); АК – абонентский комплект; КМБ – комплект местной батареи; ЭАТС-ОС – электронная АТС-оконечная станция; ЦС – центральная станция; УС – узел связи
Устройство автоматического определения номера (АОН) предназначено для определения номера при вызове ими диспетчеров служб города: «101», «102», «103».
