Методическая разработка занятия
по УД «Автоматизированные системы управления и связи»
Тема 6.1 «Средства связи и оповещения МЧС России. Правила их эксплуатации»
- ТТХ средств радиосвязи ПСС, ПСО, ПСС и отрядов МЧС России. Правила эксплуатации;
- Средства связи региональных поисково-спасательных отрядов МЧС России
- Средства связи территориальных поисково-спасательных служб и отрядов МЧС России
1. ТТХ средств радиосвязи ПСС, ПСО, ПСС и отрядов МЧС России. Правила эксплуатации
Средства связи — это устройства, предназначенные для передачи или обмена информацией и поддерживания связи между людьми.
К средствам связи относятся:
· техника связи (радиостанции, радиопередатчики, радиоретрансляторы, радиорелейные станции, телеграфная, фототелеграфная, телефонная, телевизионная аппаратура, аппаратура телеуправления, телесигнализации, дистанционного управления, звукозаписи и громкоговорящей связи, оповещения и другая техника, предназначенная для передачи, приема и преобразования информации, а также для образования каналов и линий связи),
· измерительная аппаратура, зарядные и выпрямительные устройства, источники и агрегаты электропитания;
· проводные линейные средства (подземные и подводные кабели, легкие полевые кабели связи, полевые кабели дальней связи, вводно-соединительные и распределительные полевые кабели, арматура и материалы для постройки или прокладки линий связи);
· сигнальные средства связи (звуковые, светотехнические).
Средства связи являются основными элементами подвижных и стационарных объектов и сооружений связи.
К подвижным объектам связи относятся средства связи, смонтированные на транспортных средствах.
К стационарным объектам связи относятся стационарные узлы связи. усилительные и ретрансляционные пункты.
К сооружениям связи относятся стационарные антенно-мачтовые и фидерные устройства, постоянные кабельные и воздушные линии связи.
Стационарный узел связи представляет собой комплекс средств связи, линий и каналов связи, объединенных в определенном порядке и предназначенных для обеспечения управления повседневной деятельностью подразделений ФПС и решения других задач.
В состав стационарных объектов связи могут входить технические системы и системы электроснабжения.
К техническим системам стационарных объектов связи относятся системы воздухоснабжения, теплоснабжения и отопления, системы дистанционного и автоматического управления и контроля за техническими устройствами.
К системам электроснабжения стационарных объектов связи относятся: трансформаторные подстанции, установки резервного электропитания, кабельная электрическая сеть, распределительные устройства, системы освещения, заземляющие контуры.
Подвижной узел связи предназначен для организации оперативного управления подразделениями ФПС при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, обеспечения информационной поддержки руководителя тушения пожара и взаимодействия с вышестоящими органами управления ФПС.
Стационарными и подвижными узлами (пунктами) связи гарнизона являются:
· Центр управления силами, центральный пункт пожарной связи;
· Пункт связи отряда;
· Пункт связи части;
· Подвижной узел связи.
Связь в гарнизоне строится на основе сетей проводной и радиосвязи путем создания разветвленной сети стационарных и подвижных узлов (пунктов) связи, оборудованных средствами связи, в соответствии со своим назначением.
ПРОВОДНАЯ СВЯЗЬ
Связь, при которой сообщения передаются по проводам с использованием сигналов, называется проводной.

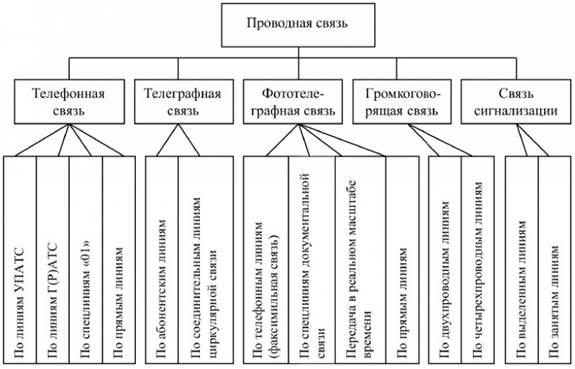

Рис. Способы организации и технической реализации проводной связи.
Сеть проводной связи гарнизона организуется на базе местных и междугородных линий связи Министерства Российской Федерации по связи и информатизации, проводных каналов связи федеральных органов исполнительной власти и иных организаций с использованием их линейно-кабельных сооружений, а также сооружений и объектов связи ФПС МЧС России.
Сеть проводной связи гарнизона включает:
· линейные и кабельные сооружения;
· сеть междугородной телефонной связи;
· городскую телефонную сеть;
· сеть телефонной связи по спецлиниям "101";
· сеть некоммутируемых (выделенных) телефонных линий, предназначенных для связи ЦУКС с ПСО и ПСЧ, со службами жизнеобеспечения и особо важными объектами;
· сеть телеграфной связи;
· сеть факсимильной связи;
· сеть передачи данных и сигналов дистанционного управления между ПСЧ, центральным пунктом радиосвязи, ПУС, пунктом централизованной охраны и ЦУКС;
· сеть сельской телефонной связи.
Для проводной связи используют наземные проводные линии связи, а также усилители и оконечную аппаратуру связи.
В настоящее время для увеличения пропускной способности используются системы, обеспечивающие одновременную передачу по проводной линии большого количества сообщений.
Телефонная связь и ее основные элементы.
Телефонная связь – вид электросвязи, предназначенный для обмена информацией путем разговора с использованием телефонов. Телефонная связь – наиболее доступный, удобный и массовый вид электросвязи.
Процесс телефонной передачи сообщения заключается в преобразовании звуковых колебаний речи в модулированный электрический сигнал. Служебные системы телефонной связи обеспечивают передачу частот от 300 до 3400 Гц.
Телефонные линии связи делятся на кабельные и воздушные. Кабельные линии связи имеют ряд преимуществ перед воздушными линиями:
· меньшая подверженность воздействиям метеорологических условий;
· возможность организации большего числа каналов связи;
· защищенность от влияния помех.
Для обеспечения телефонной связи в пожарной охране необходимо применять кабельные телефонные линии связи.
Практически все действующие телефонные сети допускают импульсный набор номера. В соответствии с действующим законодательством РФ система оперативной связи в гарнизонах пожарной охраны строится на основе разветвленной сети связи, состоящей из стационарных и подвижных пунктов связи, включающих в свой состав необходимые технические средства и каналы связи. Основным средством связи в гарнизонах ГПС являются городские и сельские сети общего пользования (ТфОП).
