Рассмотрим устройство и принцип действия микрофона.
По принципу действия микрофоны делятся на:
Ø электромагнитные,
Ø угольные,
Ø пьезоэлектрические
Ø конденсаторные.
Наибольшее применение в телефонной технике получили угольные микрофоны, выполненные в виде капсюля. Корпус МК-10 (рис.4.5, а) изготовлен из латуни, а внутренняя поверхность покрыта изоляционным лаком. В штампованном корпусе 5 укреплен латунный цилиндрический электрод 1, покрытый сверху слоем палладия. В корпус засыпан угольный порошок2 (1,25 г).

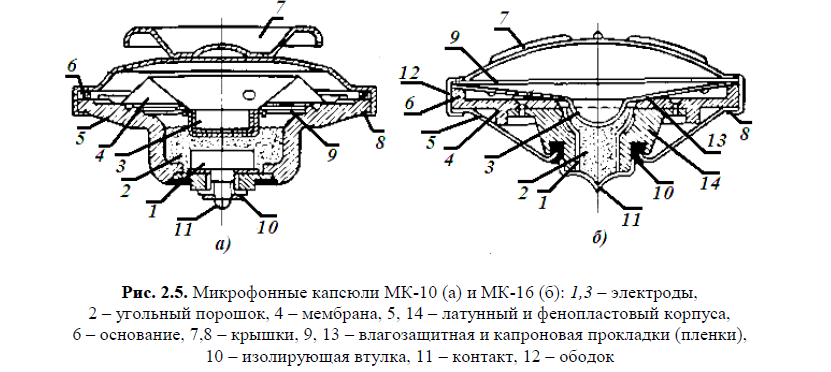

Рис. 4.5. Микрофонные капсюли МК-10 (а) и МК-16 (б): 1,3 – электроды, 2 – угольный порошок. 4 – мембрана, 4,14 – латунный и фенопластовый корпуса, 6 – основание, 7,8 – крышки, 9,13 – влагозащитная и капроновая прокладки (пленки), 10 – изолирующая втулка, 11 – контакт, 12 – ободок.
Электрод 1 изолирован от корпуса шайбой и втулкой 10. Электрод 3, выполненный из тонкой латуни в виде пустотелой чашечки, укреплен в центре легкой металлической рупорообразной мембраны 4, края которой закреплены кольцом. Электрод 3 погружен в угольный порошок 2 (поверхность электрода, соприкасающаяся с угольным порошком, покрыта слоем палладия).
Между мембраной и угольным порошком находится эластичная пленка 9, которая крепится между двумя полыми цилиндрическими стаканчиками подвижного электрода вместе с мембраной. Сверху мембрана завальцована крышкой 8 с отверстиями для прохождения звуковых волн. Над крышкой 8 находится вторая крышка 7, которая задерживает (конденсирует) влагу.
В микрофоне даже в горизонтальном положении сохраняется цепь прохождения тока от одного электрода к другому, так как почти весь объем камеры микрофона заполнен порошком, в который глубоко погружены электроды. Поэтому микрофонный капсюль МК-10 считается безобрывным, обладает удовлетворительной влагостойкостью и достаточной механической прочностью.
В телефонных сетях применяют низко-, средне- и высокоомные микрофоны. Различное сопротивление микрофонов зависит от величины зерен угольного порошка и их термической обработки.
В микрофонном капсюле МК-16 (рис. 4.5, б) основание 6 имеет форму фигурного кольца с двумя бортиками по окружности. На верхнем бортике (с большим диаметром) расположена мембрана 4 из фольги, на которой укреплен латунный электрод 3, имеющий форму колпачка. Мембрана 4 сверху покрыта влагозащитной полиэтилентерефталатной пленкой 9. Внутри нижнего бортика с меньшим диаметром расположен фенопластовый корпус 14 с отверстием в середине. Полый латунный электрод 1 завальцован внутрь корпуса 4. Верхняя часть электрода имеет сферическую, а нижняя -трубчатую форму. Латунный колпачковый контакт 11 завальцован с внешней стороны в латунный электрод 1. Пространство между электродами наполняется угольным порошком.
Нижняя кромка латунного корпуса 5 и кромка колпачкового контакта 11 изолированы друг от друга и помещены в выемке корпуса 4. Микрофонные капсюли импортных телефонных аппаратов отличаются от отечественных в основном размерами. Поэтому при установке импортных капсюлей в отечественные микротелефоны применяют специальные кольца и шайбы.
Микрофонный капсюль МК-16, устанавливаемый в телефонных аппаратах системы центральной батареи, имеет сопротивление 180 Ом.
