Основные параметры плоттеров
1. Носитель и изображение. Тип носителя (media type) напрямую влияет на эксплуатационные расходы: чем дороже и "экзотичнее" носитель, тем они выше. Формат листа (drawing size) определяет максимальный стандартный формат, который может быть вписан в размер рабочего поля.
2. Параметры точности. Механическая точность (mechanical resolution, resolution) имеет смысл только для перьевых плоттеров и характеризует то, с какой точностью их механическая система способна позиционировать пишущий узел. Программно задаваемое разрешение (software resolution) определяет, с какой точностью (разрядностью) могут кодироваться координаты в графическом файле, пересылаемом плоттеру.
3. Параметры производительности. Скорость печати, или перемещения носителя (media travel speed). При выборе плоттера для некоторых приложений полезно знать быстродействие его процессора (контроллера). Например, это существенно, если вы хотите готовить данные на языке PostScript и собираетесь использовать растровый плоттер, имеющий встроенный интерпретатор PostScript-файлов.
4. Память. Для улучшения функциональных показателей (быстродействие, удобство работы, автономность и др.) плоттер имеет встроенную память, в которую загружается графическая информация, обрабатываемая процессором плоттера в процессе создания изображения.
5. Чертежные характеристики. Цветовая палитра (colour palette). Число типов линий (line types). Давление на пишущий элемент (pen force). Типы пишущих элементов (pen type).
2.5. Сканеры
Сканер - это устройство, позволяющее вводить в компьютер черно-белое или цветное изображения, считывать графическую и текстовую информацию. Сканер используют в случае, когда возникает потребность ввести в компьютер из имеющегося оригинала текст и/или графическое изображение для его дальнейшей обработки.

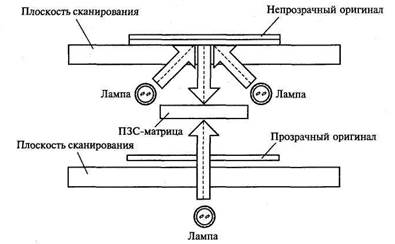

Рис. 2.36. Устройство сканера
Виды сканеров
Планшетные сканеры
Планшетные сканеры, или сканеры плоскостного типа, используются для ввода графики и текста с носителей формата А4 или A3.

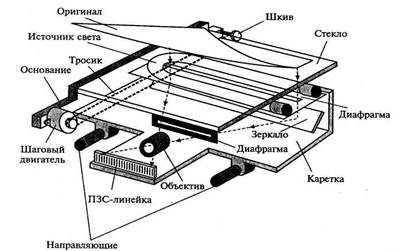

Рис. 2.37. Устройство и принцип работы планшетного сканера
В планшетных сканерах оригинал располагается на его рабочей поверхности неподвижно. Освещение оригинала производится стабилизированным по интенсивности источником, в качестве которого используют лампы с холодным катодом или флуоресцентные лампы. В качестве фотоприемника обычно используются ПЗС-линейки (ПЗС – прибор с зарядовой связью). Лампа, ПЗС и оптическая система, направляющая на ПЗС световой поток, отраженный от оригинала, находятся на одной каретке и с помощью шагового механизма перемещаются вдоль оригинала. В основном все планшетные сканеры рассчитаны на получение копии с одного оригинала, однако к некоторым моделям сканеров прилагаются дополнительные приспособления для последовательной подачи и сканирования нескольких оригиналов.
К преимуществам планшетных сканеров следует отнести простоту использования, возможность сканирования как плоских оригиналов в широком диапазоне размеров, так и небольших трехмерных объектов. При необходимости сканирования оригиналов нестандартного большого формата имеется возможность сканирования по частям с последующим объединением с помощью какого-либо графического редактора.
Недостатками этого типа сканеров являются большая занимаемая площадь, сложность выравнивания оригинала с неровно размещенным на носителе изображением, невозможность сканирования прозрачных оригиналов.
Однако при этом планшетные сканеры - наиболее популярные устройства ввода текстовой и графической информации. Они обеспечивают необходимое качество изображений, используемых как в деловой корреспонденции, так и в высокохудожественных изданиях.
Роликовые сканеры
Роликовые сканеры осуществляют сканирование оригинала при его перемещении по специальным направляющим посредством роликового механизма подачи бумаги относительно неподвижных осветителя и ПЗС-линейки.
Рис. 2.38. Устройство и принцип работы роликового сканера
Сканирование в роликовом сканере, как и в планшетном, производится в отраженном свете. Этот принцип заложен в конструкции многих факсимильных аппаратов. Сканеры, работающие в двух режимах - сканирования изображения и его факсимильной передачи, называют факс-сканерами (Fax Scanner).
В отдельных моделях роликовых сканеров имеется устройство для подачи листов, которое позволяет сканировать в автоматическом режиме.
Большинство роликовых сканеров офисного применения предназначены для работы с оригиналами формата А4. Однако существуют широкоформатные роликовые сканеры, обеспечивающие сканирование оригиналов форматов А1 и А0.
Преимущества роликовых сканеров определяются их компактностью, удобством подключения и пользования, автоматической подачей листов оригинала, удовлетворительной скоростью сканирования и низкой стоимостью.
В то же время эти сканеры имеют ряд недостатков, связанных с невозможностью без специальных приспособлений осуществлять сканирование сброшюрованных документов, книг, а также с опасностью повреждения оригинала.
Барабанные сканеры
Барабанные сканеры позволяют получать изображения прозрачных или отражающих оригиналов с высокой степенью детализации.

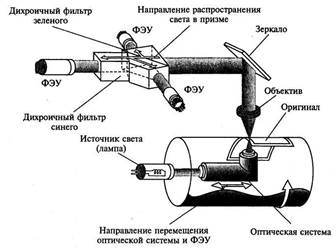

Рис. 2.39. Устройство и принцип работы барабанного сканера
Прозрачный оригинал в барабанных сканерах закрепляется с помощью специальной ленты или масла на поверхности прозрачного цилиндра из органического стекла (барабана), который для обеспечения устойчивости укреплен на массивном основании. При вращении барабана с большой скоростью (от 300 до 1350 об/мин) фотоприемник считывает изображение с высокой точностью. В большинстве барабанных сканеров в качестве фотоприемника используется ФЭУ (ФЭУ - фотоэлектронные умножители), который перемещается с помощью винтовой пары вдоль барабана. Для освещения оригинала применяется мощный стабилизированный по интенсивности излучения ксеноновый или галогенный источник света. При сканировании отражающих оригиналов применяется источник света, расположенный вне барабана рядом с приемником излучения.
За счет высокой скорости вращения барабана имеется возможность фокусировать на оригинале достаточно мощный поток света без риска повреждения оригинала. В связи с этим отличительной особенностью барабанных сканеров является возможность сканировать с высоким разрешением оригиналы, имеющие высокую оптическую плотность (печатные издания, художественные работы, слайды, диапозитивы, негативные пленки), как в отраженном, так и в проходящем свете.
В отдельных моделях барабанных сканеров в качестве фотоприемника изображения используется набор ПЗС-линеек, неподвижно установленных на всю ширину барабана и построчно сканирующих оригинал в отраженном свете. В этих сканерах, как правиле широкоформатных, барабан совершает только один оборот за все время сканирования. Сканеры, в которых реализована эта технология, выгодно отличаются от сканеров с ФЭУ, поскольку исключается необходимость решать проблему стабилизации конструктивных элементов, обусловленную высокой скоростью вращения барабана. Для гашения возникающих при этом вибраций применяются специальные амортизаторы, увеличивающие массу сканера до 250 кг и более.
Барабанные сканеры позволяют сканировать прозрачные или отражающие оригиналы типа высокохудожественных работ в полиграфии и картографии. При этом автоматическая корректировка освещенности, настройка фокусного расстояния и высокая производительность достигаются за счет обработки изображения встроенным компьютером.
Проекционные сканеры
Проекционные сканеры работают по принципу фотографической камеры и конструктивно напоминают фотоувеличитель.

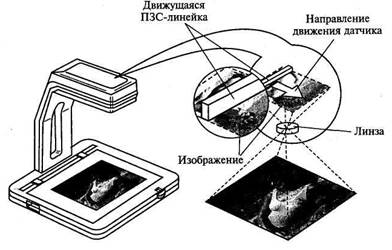

Рис. 2.40. Устройство и принцип работы проекционного сканера
Оригинал располагается на подставке под сканирующей головкой изображением вверх. Сканирующая головка, содержащая ПЗС-датчик и перемещающий его в фокальной плоскости линзы двигатель, закрепляется на вертикальном штативе и может перемещаться по стойке или по вертикальным направляющим.
Перед началом сканирования камеру устанавливают в положение, соответствующее требуемому разрешению и размеру изображения. Точная настройка (фокусировка), определяющая разрешение сканирования, осуществляется специальной редуцирующей линзой. Обычно в проекционных сканерах внутренний источник освещения не используется. Освещение оригинала производится за счет естественного комнатного света. В некоторых моделях проекционных сканеров свет через линзу освещает оригинал, а отраженный свет фиксируется ПЗС-матрицей. Такая конструкция сканера позволяет избежать влияния внешних засветок и получить высокое качество сканированных изображений.
Особенностью проекционных сканеров является возможность сканирования трехмерных объектов. При этом конструкция сканеров обеспечивает переменное разрешение сканирования: небольшие объекты можно сканировать с высоким разрешением; большие нестандартные объекты, изображения которых нельзя ввести с помощью других сканеров, также могут быть сканированы, хотя и с низким разрешением. Простота конструкции и удобство применения, невысокая стоимость и возможность комбинирования при сканировании плоских и небольших трехмерных объектов обусловливают достаточно широкое применение проекционных сканеров как средств ввода информации.
Ручные сканеры
Ручные сканеры применяются для сканирования малоформатных оригиналов или фрагментов большого изображения. Перемещение окна сканирования относительно оригинала производится за счет мускульной силы человека.

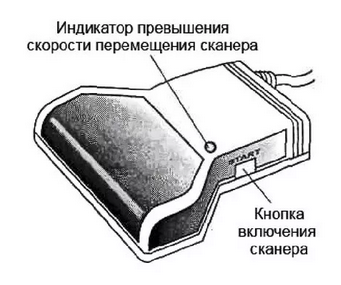

Рис. 2.41. Устройство и принцип работы ручного сканера
В небольшом корпусе шириной обычно чуть более 10 см размещаются лишь датчик, линза и источник света. Ширина области сканирования в зависимости от модели устройства варьируется от 60 до 280 мм. Длина области сканирования ограничена лишь объемом доступной оперативной памяти компьютера. Устанавливаемая в компьютере карта интерфейса преобразует поступающую информацию в цифровую форму и передает ее для последующей обработки специальной программе. Принципы работы ручного и роликового сканеров во многом похожи.
Отличительной особенностью ручного сканера является то, что он использует источник питания компьютера, к которому подключен. Как правило, ручные сканеры подключаются к параллельному порту компьютера без каких-либо адаптеров. Низкая цен ручных сканеров обусловлена простотой их конструкции.
В некоторых моделях ручных сканеров предусматривается возможность сканирования больших изображений за несколько проходов, т.е. путем последовательного просмотра отдельных его областей Объединение областей сканирования производится с помощью специального программного обеспечения, позволяющего упростить эту процедуру.
Применение ручных сканеров как устройств ввода изображений объясняется их компактностью и дешевизной, хотя для профессиональной работы они обычно не используются. Однако применение ручных сканеров для сканирования текста не всегда оправдано, поскольку разработанные специально для ручных сканеров программы допускают довольно много ошибок при распознавании по сравнению со своими аналогами, созданными для других сканеров.
Многофункциональные сканеры
Многофункциональные сканеры - это комбинированные устройства, сочетающие в себе возможности сканеров различных типов, а также других технических средств информатизации, служащих для решения таких задач, как оптическое распознавание символов, архивирование, электронная почта и факсимильная связь.
Рис. 2.41. Устройство и принцип работы многофункционального сканера
В комбинированных устройствах all-in-one в одном корпусе обычно объединены роликовый сканер, лазерный или струйный принтер, факс-модем. Эти устройства можно использовать в качестве факсимильного аппарата, принтера, сканера, копировального аппарата и внешнего модема для доступа к сети по линиям телефонной связи.
Такое интегрирование является оптимальным решением для SOHO {Small Office/Home Office - небольшой офис/домашний офис), поскольку позволяет освободить площадь и сэкономить на приобретении компонентов в комплексе, которые по отдельности стоят дороже. Основные недостатки таких комбинированных систем - невысокое качество и сравнительно высокая стоимость копирования страницы.
Основные характеристики сканеров
Разрешающая способность определяется плотностью расположения распознаваемых точек и выражается в точках на дюйм (dpi - dot per inch).
Сканеры имеют два параметра разрешающей способности: оптическое разрешение и программное.
Оптическое разрешение - показатель первичного сканирования. Программными методами можно в дальнейшем повысить разрешение.
Например, оптическое разрешение может быть 300×600 dpi, а программное - до 4800×4800 dpi. Оптическое разрешение имеет более важное значение для пользователя.
Оптическое разрешение зависит от размера элемента ПЗС-датчика и характеризует плотность, с которой производится выборка информации в заданной области оригинала.
Разрешение сканера имеет два показателя: по горизонтали и вертикали. Например, 600 х 300; 600 х 600; 800 х 800. Однако чаще всего употребляют первое значение: 600, 800 dpi.
Область сканирования - максимальный размер оригинала для данного сканера.
Метод сканирования определяет одно- или трехпроходный способ считывания информации в цветных сканерах.
Скорость сканирования - количество страниц черно-белого оригинала, сканируемых в минуту с максимальным оптическим разрешением сканера.
Разрядность сканера измеряется в бит и определяет то количество информации, которое необходимо для оцифровки каждой точки изображения, а также количество цветов, которое способен распознать сканер.
