Предмет: МДК 01.01Розничная торговля непродовольственными товарами.
05.11.2022 год.
Предмет: МДК 01.01Розничная торговля непродовольственными товарами.
Тема программы 1.4 Торгово-технологическое оборудование магазинов.
Тема урока: Устройство и принципы действия рычажных весов.
Цель урока:
Обеспечить усвоение студентами понятия рычажных весов , принципа действия рычага и условия равновесия рычага..
Задачи урока:
Образовательная:
Познакомить студентов с устройством рычажных весов;
рассмотреть устройство и принцип действия рычага;
выяснить условие равновесия рычага.
Развивающая:
способствовать развитию умения анализировать, выдвигать гипотезы, предположения, строить прогнозы, наблюдать и экспериментировать;
способствовать развитию логического мышления;
развитие умения выражать речью результаты собственной мыслительной деятельности.
Воспитательная:
пробуждение познавательного интереса;
воспитание культуры студентов, внимательности, аккуратности, дисциплинированности, усидчивости.
Тип урока: получение новых знаний
Вид урока: лекция.
Ход урока:
I. Орг. момент.
II. Проверка и актуализация знаний
III.Тема урока
IV. Д/з
V. Закрепление темы.
Изучение новой темы.
Рычажные весы
1.1 Значение и принципы устройства рычажных весов
Весы - устройство или прибор для определения массы тел (взвешивания) по действующему на них весу, приближённо считая его равным силе тяжести. Вес тела может быть определён как через сравнение с весом эталонной массы (как в рычажных весах), так и через измерение этой силы через другие физические величины.
Помимо самостоятельного использования весы могут быть основным элементом автоматизированной системы учёта и контроля материальных потоков. Это обеспечивает оперативное управление производством и позволяет увеличить объемы производства, повысить качество и рентабельность продукции, снижая при этом затраты и издержки.
Рычажные весы построены на принципе равновесия рычагов. Рычаг представляет собой стержень, вращающийся вокруг точки опоры под действием сил, приложенных в двух других точках. Различают рычаги равноплечие и неравноплечие. У равноплечего рычага опора находится на равном расстоянии от точек приложения сил. Взвешивание заканчивается, когда рычаг приходит в состояние равновесия. Неравноплечие рычаги имеют различное соотношение плеч: 1:2, 1:4, 1:5, 1 : 10 и т. д. Для равновесия такого рычага необходимо к его плечам приложить неодинаковые нагрузки. Например, при соотношении плеч рычага 1 : 10 для достижения равновесия к малому плечу надо приложить нагрузку в 10 раз большую, чем на большое плечо. Простейшие рычажные весы представляют собой равноплечий рычаг (коромысло) с подвешенными к нему чашками для гирь и товара. О равновесиях таких весов судят по показаниям стрелки, перемещающейся по шкале на угол, пропорциональный углу отклонения коромысла. Современные рычажные весы имеют более сложную конструкцию. Они состоят из грузоприемного, указательного устройства, рычажного механизма и приспособлений для установки и регулировки. Эти части собраны на общем основании (корпусе), конструкция которого зависит от типа и назначения весов. Устройство рычажных весов представлено на рисунке 1, где 1 - платформа; 2 - грузоподъемные рычаги; 3 - тяга; 4 - коромысло; 5 - передвижная гиря; 6 - гиредержатель; 7 - подвижный указатель; 8 - неподвижный указатель; 9 - арретир; 10 - регулятор.

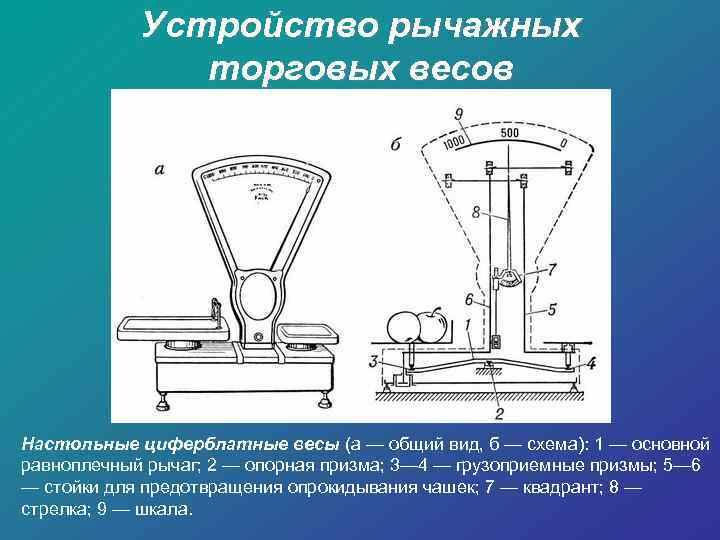

Рисунок 1 - Устройство рычажных весов
Усилие, пропорциональное весу груза, помещенного на платформу (1), передается от грузоприемных рычагов (2) на коромысло (4) посредством тяги (3). К концевой призме коромысла подвешен гиредержатель (6), на который помещаются условные гири, масса которых меньше обозначенного на них номинального значения в 100 раз (передаточное отношение рычажной системы сотенных весов).
Вдоль шкалы, нанесенной на полотне коромысла, перемещается передвижная гиря (5). Отсчет показаний (сумма номинальных значений массы гирь, наложенных на гиредержатель, и показаний по шкале весов), производится после приведения коромысла в исходное положение равновесия, которое определяется с помощью подвижного (7) и неподвижного (8) указателя равновесия. Весы снабжены отвесом или уровнем, арретиром (9), запирающим коромысло, и регулятором (10) положения равновесия ненагруженных весов. (Роль грубого регулятора тары играет гиредержатель, имеющий полость для помещения груза). Весы могут быть оборудованы изолиром, а так же специальными видами грузоприемных устройств - съемным ковшом, платформой с оградой, лотком или стойкой.
Рычажный механизм служит для механической связи грузоприемного и указательного устройств и представляет собой систему рычагов, шарнирно сочлененных между собой с помощью призм, подушек, сережек, колец и тяг. По своему назначению рычаги подразделяются на основные, передаточные и вспомогательные. Основные рычаги воспринимают нагрузку от грузоприемного устройства, передаточные - передают нагрузку от основных рычагов к рычагу указательного устройства. Вспомогательные рычаги не принимают непосредственного участия в передаче нагрузки, но необходимы для связи рычажного механизма с корпусом весов.
Домашнее задания: ознакомиться с лекцией, законспектировать в тетради. Фото отчёт прислать преподавателю.
Преподаватель: Снурницына Лилия Викторовна.
