Программное обеспечение такт-про.
ТАКТ-ПРО – это диспетчерское программное обеспечение с клиент-серверной архитектурой, разработанное для реализации функций диспетчеризации и других возможностей. (рис. 14.5).

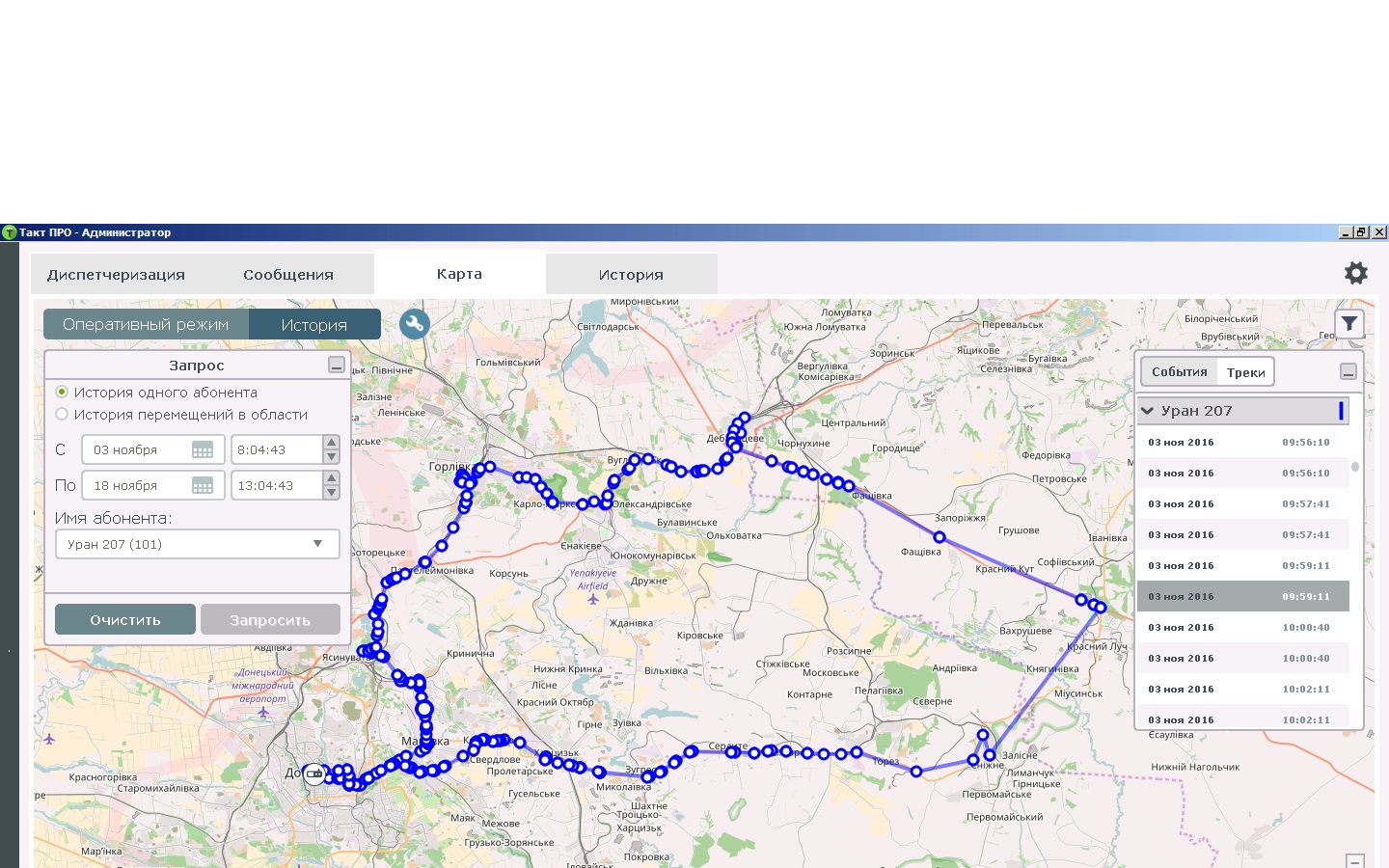

Рис. 14.5. Программное обеспечение ТАКТ-ПРО.
Это программное обеспечение позволяет в системах радиосвязи, построенных на цифровых радиостанциях ТАКТ, организовать функции диспетчеризации и реализовать дополнительные услуги, расширяющие сервисные возможности таких систем.
Программа имеет клиент-серверную архитектуру с возможностью разграничения доступа и определения прав для различных категорий пользователей.
ТАКТ ПРО предоставляет пользователю ряд функций для решения конкретных задач:
Ø диспетчер, находясь на любом удалении от управляемых радиосетей (подключение по IP), совершает индивидуальные, групповые и общие вызовы радиоабонентам и принимает входящие вызовы. Интерфейс диспетчера позволяет идентифицировать и корректно обрабатывать входящие вызовы;
Ø для цифровых вызовов фиксируются идентификаторы вызывающего и вызываемого абонента, информация о диспетчере, принявшем вызов и ответившим на него;
Ø голосовая связь между диспетчерами осуществляется в полнодуплексном режиме без использования радиооборудования (подключение по IP);
Ø система поддерживает работу со статусами радиоабонентов. Обычно, статус отображает текущее состояние радиоабонента, такое как «активен», «заблокирован», «в тревоге» и т. д.;
Ø система ТАКТ ПРО отображает на карте трек перемещения абонента за заданный интервал времени;
Ø система ТАКТ ПРО позволяет оповестить диспетчера о входе или выходе радиоабонента в заданную зону, о появлении на карте, об остановке или начале движения, отслеживать движение радиоабонентов по маршруту;
Ø организация коммутации между абонентами радиосети и телефонной станции.
Организация КВ радиосвязи в радиосетях МЧС ДНР.
КВ радиосвязь в МЧС ДНР является одним из основных видов связи при обеспечении связи с оперативными группами из районов ликвидации чрезвычайных ситуаций. В повседневной деятельности радиосвязь обеспечивает резервирование проводных каналов связи на основных информационных направлениях.
Система КВ радиосвязи в Министерстве представляет собой совокупность технических средств КВ радиосвязи, развернутых на стационарных и подвижных пунктах управления, обеспечивающих в радиосетях и радионаправлениях различных звеньев управления открытую телефонную и телеграфную связь свыше 3000 км.
| Стационарный узел связи МЧС ДНР |
| ПКП на базе ЗИЛ-131 РСЦ |
| КШМ Р-142Н на базе ГАЗ-66 РСЦ |
| КШМ Р-142Н на базе ГАЗ-66 ГПСО г. Макеевки |
Рис. 14.6. Организация КВ радиосвязи Министерства.
Подвижные (мобильные) узлы связи. Подвижный пункт управления.
С целью организации оперативного управления силами и средствами ЕГСЧС в случае возникновения чрезвычайных ситуаций в 2019 году) в соответствии с приказом МЧС ДНР от 02.07.2019 №178/адм «О передаче материальных ценностей» на базе ГПСО г. Харцызск МЧС ДНР был создан дополнительный подвижный узел связи (КШМ Р - 142Н ГАЗ-66) (рис. 14.6).
«Положение о подвижном пункте управления министерства по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий донецкой народной республики» утвержден приказом МЧС ДНР от 18.07.2018 № 208 (с изменениями от 04.02.2019 № 26 от 20.06.2019 № 193).
Общие положения
Подвижный пункт управления (далее - ППУ) МЧС ДНР предназначен для обеспечения работы органов управления, осуществляющих руководство мероприятиями по защите населения, проведению АСДНР в зоне чрезвычайной ситуации.
ППУ МЧС ДНР является базовым подразделением для развертывания пункта управления руководителя работ по ликвидации чрезвычайной ситуации в зоне чрезвычайной ситуации.
Организационная структура ППУ МЧС ДНР
Организационная структура ППУ МЧС ДНР включает структурные элементы, функционально предназначенные для:
Размещения личного состава ППУ МЧС ДНР.
Размещение личного состава осуществляется в специальных палатках, оборудованных средствами связи, обработки, приема и передачи информации, другими техническими средствами управления.
Организации связи руководителя работ по ликвидации чрезвычайной ситуации с органами управления и силами, привлекаемыми к ликвидации чрезвычайной ситуации, а также вышестоящими органами управления.
Для организации связи используется передвижной узел связи на базе командно-штабной машины Р-142Н.
Жизнеобеспечения личного состава ППУ МЧС ДНР.
Жизнеобеспечение личного состава, работающего на ППУ МЧС ДНР, осуществляется пунктом жизнеобеспечения, включающим следующие элементы:
Ø пункт отдыха личного состава, оборудуемый в специальных палатках, с комплектом коек и постельных принадлежностей. Пункт отдыха личного состава комплектуется дезинфекционной душевой установкой (полевой душ), полевыми умывальниками и туалетами для обеспечения санитарно-гигиенических мероприятий;
Ø пункт питания личного состава, оборудуемый в специальных палатках, и укомплектованный передвижной автомобильной кухней (кухней полевой);
Ø медицинский пункт, оборудуемый в специальной палатке либо на базе автоперевязочного автомобиля АП-2 (в зависимости от характера чрезвычайной ситуации и ее медико-санитарных последствий) с привлечением санитарного автомобиля для транспортировки пострадавшего личного состава в ходе проведения АСДНР;
Ø авторазливочная станция для обеспечения запаса и подвоза воды; силовые и осветительные передвижные электростанции.
Для повышения оперативности и непрерывности управления во время ликвидации чрезвычайной ситуации в состав ППУ МЧС ДНР включается подвижной командный пункт на базе ЗиЛ-131.
Доставка имущества и материально-технических средств, предназначенных для развертывания ППУ МЧС ДНР, осуществляется грузовыми автомобилями обеспечения.
Техника и материальное имущество ППУ МЧС ДНР.
Комплектация транспортными средствами, подготовленным личным составом групп, обеспечивающих развертывание ППУ МЧС ДНР и работу его элементов, а также подготовку личного состава к выполнению задач по предназначению, тыловое обеспечение ППУ МЧС ДНР возлагается на начальника Республиканского спасательного центра МЧС ДНР.
В настоящее время техническая оснащенность подвижных узлов связи (ПУС) позволяет организовывать дежурство и работу в КВ и УКВ радиосетях в любой точке Донецкой Народной Республики. Подвижная техника связи РСЦ МЧС ДНР (КШМ Р-142Н и передвижной командный пункт подвижного пункта управления МЧС ДНР) для выполнения задач по предназначению укомплектованы:
Ø сетевыми маршрутизаторами и 4G модемами, которые позволяют организовать доступ к локальной вычислительной сети МЧС ДНР, передавать информацию по шифрованному каналу (VPN туннель) связи через почтовые домены mchs.local и mail.dnmchs.ru, проводить сеансы видеоконференцсвязи;
Ø абонентскими терминалами системы мониторинга транспортных средств МЧС ДНР, которая позволяет в реальном времени отслеживать точное местоположение транспортных средств и скорректировать их маршрут движения при необходимости.
Рис. 14.7. Подвижный узел связи Рис. 14.8 МЗССС «БАС-074»
(КШМ Р - 142Н ГАЗ-66).
В 2019 году активное применение нашла приемопередающая мобильная (возимая) земная станция спутниковой связи (МЗССС) «БАС-074» (рис. 5), которая успешно применялась при ликвидации последствий чрезвычайных ситуаций вследствие пожара с последующей детонацией ВОП в Куйбышевском районе г. Донецка (в непосредственной близости к линии соприкосновения) и подрыва опоры железнодорожного моста на окраине г. Донецка, а также при проведении штабных тренировок совместно с администрациями городов и районов республики и государственных учений.
МЗСС обеспечивает:
Ø круглогодичный (кроме дней весеннего и осеннего солнцестояния) широкополосный доступ к глобальной сети Интернет со скоростью до 20 Мбит/с при любых погодных условиях;
Ø проведение сеансов видеоконференцсвязи с онлайн трансляцией изображения с БПЛА (рис.14.9) в любой точке Донецкой Народной Республики (в условиях отсутствия доступа к сети Интернет операторов телекоммуникаций ДНР).

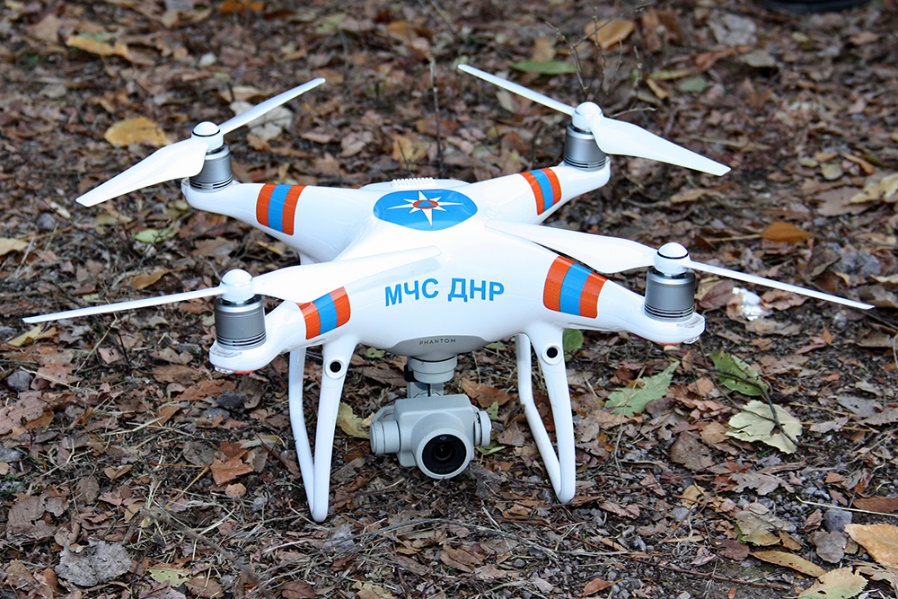

Рис. 14.9. Беспилотный летающий аппарат.
Цифровые системы радиосвязи – являются приоритетным направлением развития системы радиосвязи Министерства.
Программное обеспечение «ЩИТ».
К основным задачам программного обеспечения «Щит» относятся:
1. ежедневное обновление и ведение учета данных о силах и средствах государственной оперативно-спасательной службы, государственной военизированной горноспасательной службы, муниципальных аварийно-спасательных служб, специализированных объектовых аварийно-спасательных служб, специализированных служб гражданской обороны, невоенизированных формирований гражданской обороны;
2. детектирование, по запросу диспетчера, необходимого аварийно-спасательного формирования, находящегося на ближайшем расстоянии от зоны чрезвычайной ситуации;
3. подготовка списка необходимых сил и средств постоянной готовности Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, находящихся на ближайшем расстоянии от зоны чрезвычайной ситуации;
4. подготовка списка необходимых сил и средств, привлекаемых для ликвидации ЧС территориальной подсистемы Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций на территории административно-территориальных единиц ДНР, находящегося на ближайшем расстоянии от зоны чрезвычайной ситуации;
5. ежесуточное формирование строевой записки, используемой онлайн по запросу диспетчера ЦУКС.
