Назначение клавиш и индикаторов весов ВЭ-15Т
| № поз. | Наименование | Назначение |
| 1 | Индикатор МАССА | Показывает массу или количество штучного товара, или сдачу |
| 2 | Индикатор ЦЕНА | Показывает цену или сумму, полученную от покупателя |
| 3 | Индикатор СТОИМОСТЬ | Показывает стоимость товара |
| 4 | Индикатор ПАМЯТЬ СТОИМОСТИ | Расположен у первого разряда индикатора СТОИМОСТЬ в виде точки. Начинает мигать при нажатии клавиши ПЛЮС, что означает введение информации с индикатора СТОИМОСТЬ в регистр памяти |
| 5 | Клавиша РЕЖИМ ПАМЯТИ | Используется для входа в режим запоминания цены одной из семи ячеек памяти |
| 6 | Клавиши ПАМЯТИ | Используются для ввода в ячейку памяти и вывода на индикатор цены товара |
| 7 | Клавиши ВВОДА | Используются для ввода цепы, количества штучного товара, суммы, полученной от покупателя. Клавиша ДВОЙНОЙ НУЛЬ используется для ввода двух нулей одновременно, что ускоряет набор числовых значений |
| 8 | Клавиша СБРОС | Используется для сброса показаний на индикаторах ЦЕНА и СТОИМОСТЬ |
| 9 | Клавиша ШТУКИ | Используется для входа в режим вычисления стоимости штучного товара |
| 10 | Клавиша СУММА | Используется для подведения итога и одновременно для входа в режим вычисления сдачи |
| 11 | Клавиша ПЛЮС | Используется для сложения стоимости покупок и одновременно ввода этой стоимости в регистр памяти |
| 12 | Клавиша ТАРА | Используется для компенсации массы тары и сброса показаний на индикаторе МАССА |
Клавиатура электронных весов представляет собой многослойную печатную панель.
Клавиатура весов ВТНт-10 содержит 40 клавиш (рис. 3.9), названия и функции которых приведены ниже в таблице.
Назначение клавиш и индикаторов весов ВТНт-10
| Обозначение клавиши | Название клавиши | Выполняемые функции | |
| Служебное клавишное поле | |||
| ТАРА | Тара | Запоминание текущего веса как веса тары | |
| -0- | Обнуление | Сброс веса тары и запоминание текущего веса как веса платформы | |
| ПЕЧАТЬ | Печать | Печать этикетки | |
| СБРОС | Сброс | Сброс набранных чисел, выход из режима калькулятора или запоминание цены базового товара | |
| + | Вывод суммы | Вывод суммы покупки на табло, вход в режим калькулятора | |
| Клавишное поле базовых товаров | |||
| ПАМЯТЬ | Память | Вход в режим запоминания цены базовых товаров | |
| 9 | Регистр | Переход на верхний регистр базовых товаров | |
| 1-20 | номер базового товара 21...40 (нижний регистр) | номер базового товара 1...20 (верхний регистр) | Вывод на табло цены базового товара с соответствующим номером |
Клавиатура условно разделена на три функциональных поля: служебное (клавиши управления процессом взвешивания); цифровое (цифровые клавиши), предназначенное для ввода различной цифровой информации, и поле базовых товаров (клавиши программирования цен на товары). Клавиши с номерами 1, 2, 3, 4, 5 поля базовых товаров предназначены для выполнения арифметических действий в режиме калькулятора.
На клавиатуре имеются два светодиода, расположенных на клавишах [Тара] и [Регистр], которые загораются при нажатии на них. Нажатие клавиш сопровождается легким механическим и звуковым щелчком.
Клавиатура весов ВР-4900 (рис. 3.10) содержит 48 клавиш:
[0]...[9] — для ввода цены, стоимости и количества штучного товара;
[Т] — компенсация тары; повторное нажатие клавиши вызывает обнуление индикатора «Тара»;
[С] — обнуление цены; выход из режимов индикации стоимости штучного товара, промежуточной или итоговой суммы в режим взвешивания;
[1]...[32] (буквы от «А» до «Я») — для программирования цен на 32 товара;
[Пр] — программирование;
[Шт] — ввод количества штучного товара и вычисление его стоимости для последующего суммирования;
[П+] — прибавление стоимости взвешиваемого или штучного товара к содержимому сумматора (счетчика), индикация промежуточной суммы и вывод на печать массы или количества, цены и стоимости взвешиваемого или штучного товара;
[Итог] — вывод на индикатор и на печать суммарной стоимости. Если сумматор (счетчик) пустой, то на печать выводится масса, цена и стоимость взвешиваемого товара.

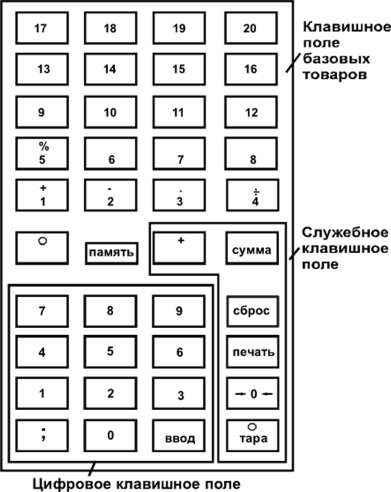

Рис. 3.9. Внешний вид клавиатуры весов ВТНт-10

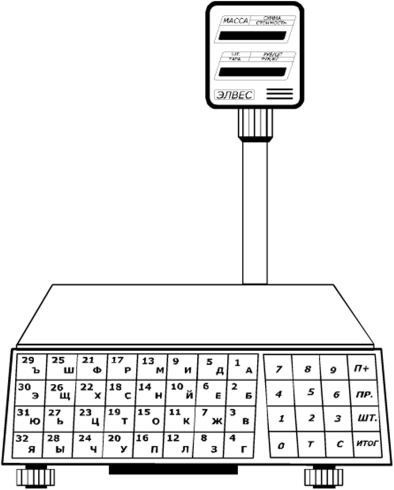

Рис. 3.10. Весы настольные электронные торговые ВР-4900
Домашнее задания: проработать лекцию и ответить письменно в тетради . Фото отчёт прислать преподавателю.
Контрольные вопросы и задания
- 1. Почему сегодня в торговле широкое применение получили электронные весы?
- 2. Назовите основные узлы электронных весов.
- 3. Что входит в грузоприемное устройство?
- 4. В чем заключается принцип работы электронных весов?
- 5. Для чего предназначены индикаторы: «Масса», «Цена», «Стоимость»?
