Предмет: МДК 01.01Розничная торговля непродовольственными товарами.
07.11.2022 год.
Предмет: МДК 01.01Розничная торговля непродовольственными товарами.
Тема программы 1.4 Торгово-технологическое оборудование магазинов.
Тема урока: Устройство и принципы действия электронных весов.
Цель урока:
Обеспечить усвоение студентами устройства и принципа действия электронных весов.
Задачи урока:
Образовательная:
Познакомить студентов с устройством электронных весов;
рассмотреть принцип действия электронных весов;
Развивающая:
способствовать развитию умения анализировать, выдвигать гипотезы, предположения, строить прогнозы, наблюдать и экспериментировать;
способствовать развитию логического мышления;
развитие умения выражать речью результаты собственной мыслительной деятельности.
Воспитательная:
пробуждение познавательного интереса;
воспитание культуры студентов, внимательности, аккуратности, дисциплинированности, усидчивости.
Тип урока: получение новых знаний
Вид урока: лекция.
Ход урока:
I. Орг. момент.
II. Проверка и актуализация знаний
III.Тема урока
IV. Д/з
V. Закрепление темы.
Изучение новой темы.
Весы электронные настольные
В настоящее время в торговле широко используются электронные весы различных моделей среднего класса точности, которые имеют ряд преимуществ перед механическими весами. В механических весах имеются такие детали, как призмы и фиксирующие серьги. Призмы быстро изнашиваются. Серьги же при неудачном смещении платформы могут упасть и установить их обратно достаточно сложно. Кроме того, считывание показаний со шкал механических весов довольно затруднительно, взвешивание на них занимает в несколько раз больше времени, чем на электронных весах. Из-за низкой коррозийной стойкости большинства механических весов они нуждаются в регулярном техническом обслуживании, смазке и чистке, а затем в настройке, что увеличивает эксплуатационные расходы.
При использовании электронных весов уменьшается время взвешивания и, следовательно, увеличивается их производительность. Тензометрический датчик, используемый в конструкции электронных весов, не изнашивается, поскольку не имеет подвижных частей.
Электронные весы предназначены для измерения массы товара, вычисления его стоимости по массе и цене за 1 кг. Они позволяют автоматически суммировать стоимость нескольких покупок (при необходимости) и вычислять сдачу по запрограммированной цене. При этом действия продавца сводятся к нажатию одной клавиши, в то время как ввод цены на товар, который еще не внесен в память весов, требует нажатия четырех и более клавиш. Электронные весы могут использоваться как самостоятельно, так и в системе электронных комплексов.
Новое поколение электронных весов позволяет сохранять в памяти до 7 500 цен на товары, их основные характеристики (наименование и код товара, срок годности, состав продуктов и т. д., всего 999 позиций), подводить итоги за отчетный период по каждому товару, по группе товаров и суммарные итоги, печатать различные этикетки с использованием нескольких вариантов штрихового кодирования товаров и многое другое.
Разные модификации электронных весов отличаются функциональными возможностями, конструктивным исполнением. Весы могут иметь одно табло или два — для продавца и покупателя; стойку для размещения табло; клавиатуру для управления весами или отдельный пульт с клавиатурой; табло, связанное с грузоприемной платформой электрическим кабелем. Модели различаются формой корпуса, видом клавиатуры, различными вариантами блочной компоновки.
Высокую точность электронных весов обеспечивает микропроцессорная техника, гибкое программное обеспечение и тензометрический принцип измерения. Работоспособность весов при включении питания диагностирует автоматическая система.
Среди электронных весов самыми точными являются лабораторные весы специального класса точности, например немецкой фирмы «Сарториус». Допускаемая погрешность измерений у этих весов не превышает 0,3 мг при взвешивании груза массой до 300 г. Такие весы предназначены для измерения микроскопических количеств, соизмеримых, скажем, с капелькой типографской краски, необходимой для нанесения небольшой метки на бумаге.
Преимущества электронных весов:
- • высокая скорость взвешивания (значит, и высокая производительность);
- • работа с весовым и штучным товаром;
- • простота эксплуатации;
- • яркая двухсторонняя индикация;
- • современный дизайн;
- • многофункциональность;
- • клавиатура включает клавиши программирования и клавиши прямого вызова информации о товаре (для весов с печатью этикетки), цифровые и служебные клавиши.

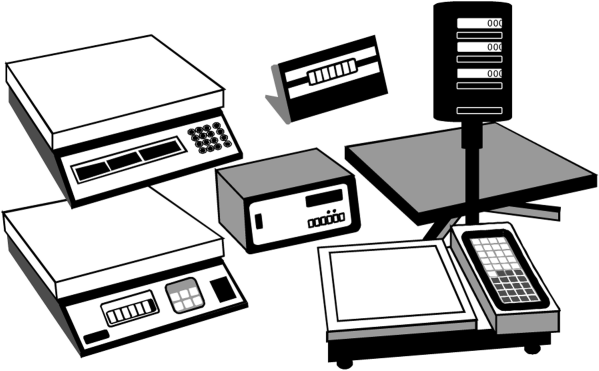

Рис. 3.6. Электронные весы, выпускаемые минским ГП «Завод Эталон»
Весы торговые ВТНт-10М, ВТНт-15 предназначены для взвешивания различных товаров на предприятиях торговли.
Весы торговые с автономным питанием ВТНа-10 предназначены для торговли в местах, где отсутствует сеть переменного тока с напряжением 230 В.
Весы ВН-15, ВН-30, ВТС-100, ВЭ-200, ВЭ-400 предназначены для измерения и оперативного учета массы грузов на предприятиях связи, фасовочных участках и оптовых складах.
Белорусское предприятие «Зенит» (г. Вилейка) изготавливает платформенные весы с НПВ 500, 1 000, 2 000 кг, автомобильные низкопрофильные ВАнп — 40 т (НмПВ — 0,2 т).
В Республике Беларусь на торговых предприятиях широко используются электронные весы, выпускаемые российским акционерным обществом «Масса — К» (Санкт-Петербург). Среди них весы:
- • электронные торговые (ВЭ-6; ВЭ-15);
- • со встроенным термопринтером (ВП-15);
- • фасовочные со встроенным термопринтером (ВП-15Ф);
- • товарные (ВТ-60, ВТ-150, ВТ-300, ВТ-600);
- • платформенные (ПН-1 ООО, ПН-1 500, ПН-3 ООО).
Технические характеристики наиболее распространенных в торговле моделей электронных весов
| Наименование параметров | Значения параметров для весов | ||
| ВТНт-10 | ВЭ-15Т | ВР-4900 | |
| 1. Пределы взвешивания: НмПВ, г | 100 | 40 | 100 |
| НПВ, кг | 10 | 15 | 15 |
| 2. Дискретность индикации (d) и цена поверочного деления (е), г | 5 | 2; 5 | 2; 5 |
| 3. Диапазон выборки и индикации массы тары, кг | 0,1-10 | 0,04-6 | 0,1-1,5 |
| 4. Разрядность индикаторов: Масса | 5 | 5 | 5 |
| Цена | 6 | 6 | 6 |
| Стоимость | 7 | 6 | 7 |
| 5. Допускаемая погрешность при эксплуатации в интервалах взвешивания, г от 0,04 до 1 кг | _ | ±2 | _ |
| от 0,1 до 2,5 кг | ±5 | — | ±2 |
| от 1,0 до 4,0 кг | — | ±4 | — |
| от 2,5 до 10,0 кг | ±10 | — | ±5 |
| от 4,0 до 6,0 кг | — | ±6 | — |
| от 6,0 до 10,0 кг | — | ±10 | — |
| от 10,0 до 15,0 кг | — | ±15 | ±10 |
| 6. Время взвешивания и вычисления стоимости товаров, с | 5 | 2 | 1,5 |
| 7. Время непрерывной работы, ч | 12 | 16 | 16 |
| 8. Потребляемая мощность, Вт | 35 | 15 | 15 |
| 9. Средний срок службы, лет | 8 | 8 | 12 |
3.7.2. Устройство и принцип работы электронных весов
Электронные настольные весы рассчитаны на эксплуатацию при температуре от + 10 °C до + 40°С, относительной влажности не более 80 % при + 25 °C и давлении от 630 до 800 мм рт. ст.
Питание весов осуществляется от сети переменного тока напряжением 230 В, частотой 50 Гц. Потребляемая мощность — не более 50 Вт.
Рассмотрим устройство и принцип работы наиболее распространенных в торговле весов — ВТНт-10; ВЭ-15Т; ВР-4 900. Это электронные тензометрические настольные весы с максимальными пределами взвешивания 10 кг и 15 кг, с визуальным отсчетом и дистанционным снятием показаний.
Весы состоят из следующих основных узлов (рис. 3.7):
- • грузоприемного устройства;
- • индикаторного блока (устройства);
- • клавиатуры.
Грузоприемное устройство весов типа ВЭ-15Т расположено в штампованном корпусе с четырьмя винтовыми ножками. На корпусе расположены ампула жидкостного уровня, сетевой выключатель, разъемы для подключения внешних устройств. В грузоприемное устройство входят: датчик тензометрический, жестко закрепленный на упругом элементе весов, модуль аналогового ввода, микроконтроллер и другие элементы электронной части весов. Платформа с ограждением предназначена для укладки товаров (грузов) при взвешивании. С помощью ампулы жидкостного уровня проверяется горизонтальная установка весов.
Индикаторы
ножки

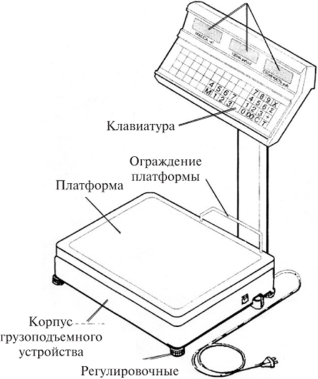

Рис. 3.7. Внешний вид весов ВЭ-15Т
Датчик тензометрический преобразует механическую силу тяжести взвешиваемого груза в электрический сигнал, пропорциональный измеряемой массе, и передает его в модуль аналогового ввода, где он усиливается и оцифровывается.
Микроконтроллер является основным электронным модулем весов и служит для проведения вычислительных операций, связанных со взвешиванием, и управления работой всех основных узлов весов.
Весы с помощью сетевого шнура подключаются к однофазной сети переменного тока напряжением 230 В, частотой 50 Гц.
Принцип работы весов основан на преобразовании деформации упругого элемента виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в частотный электрический сигнал, изменяющийся пропорционально массе этого груза, с последующей цифровой обработкой в микропроцессорном устройстве и выдачей результатов на табло индикации и выходные разъемы.
В индикаторный блок (устройство) (рис. 3.8) входят табло покупателя и продавца, состоящие из трех индикаторов — «Масса», «Цена», «Стоимость», которые показывают массу взвешиваемого товара, цену (стоимость единицы товара — 1 кг, 1 шт.) и стоимость покупки.
Блок индикации крепится к грузоприемному устройству посредством стойки, внутри которой находится шнур с разъемом для подключения.

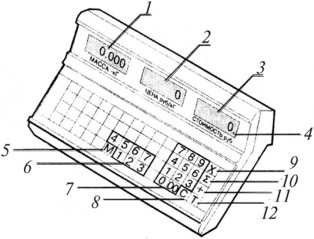

Рис. 3.8. Устройство индикации
На боковой стенке корпуса расположены разъемы для подключения печатающего и других внешних устройств, выключатель весов. Внутри корпуса расположен весовой механизм и основные электронные элементы весов.
Клавиатура весов ВЭ-15Т разделена на основную (находится под индикатором «Стоимость») и дополнительную (под индикатором «Цена»).
Наименование и назначение индикаторов и клавиш (позиции рис. 3.8) приведены ниже в таблице.
