Контроль качества бетонных и железобетонных работ.
Качество бетонных и железобетонных конструкций определяется как качеством используемых материальных элементов, так и тщательностью соблюдения регламентирующих положений технологии на всех стадиях комплексного процесса.
Для этого необходим контроль и его осуществляют на следующих стадиях: при приемке и хранении всех исходных материалов (цемента, песка, щебня, гравия, арматурной стали, лесоматериалов и др.); при изготовлении и монтаже арматурных элементов и конструкций; при изготовлении и установке элементов опалубки; при подготовке основания и опалубки к укладке бетонной смеси; при приготовлении и транспортировке бетонной смеси; при уходе за бетоном в процессе его твердения.
Все исходные материалы должны отвечать требованиям ГОСТов. Показатели свойств материалов определяют в соответствии с единой методикой, рекомендованной для строительных лабораторий.
В процессе армирования конструкций контроль осуществляется при приемке стали (наличие заводских марок и бирок, качество арматурной стали); при складировании и транспортировке (правильность складирования по маркам, сортам, размерам, сохранность при перевозках); при изготовлении арматурных элементов и конструкций (правильность формы и размеров, качество сварки, соблюдение технологии сварки). После установки и соединения всех арматурных элементов в блоке бетонирования проводят окончательную проверку правильности размеров и положения арматуры с учетом допускаемых отклонений.
В процессе опалубливания контролируют правильность установки опалубки, креплений, а также плотность стыков в щитах и сопряжениях, взаимное положение опалубочных форм и арматуры (для получения заданной толщины защитного слоя). Правильность положения опалубки в пространстве проверяют привязкой к разбивочным осям и нивелировкой, а размеры - обычными измерениями.
Перед укладкой бетонной смеси контролируют чистоту рабочей поверхности опалубки и качество ее смазки.
На стадии приготовления бетонной смеси проверяют точность дозирования материалов, продолжительность перемешивания, подвижность и плотность смеси. Подвижность бетонной смеси оценивают не реже двух раз в смену. Подвижность не должна отклоняться от заданной более чем на ±1 см, а плотность - более чем на 3%.
При транспортировке бетонной смеси следят за тем, чтобы она не начала схватываться, не распадалась на составляющие, не теряла подвижности из-за потерь воды, цемента или схватывания.
На месте укладки следует обращать внимание на высоту сбрасывания смеси, продолжительность вибрирования и равномерность уплотнения, не допуская расслоения смеси и образования раковин, пустот.
Процесс виброуплотнения контролируют визуально, по степени осадки смеси, прекращению выхода из нее пузырьков воздуха и появлению цементного молока. В некоторых случаях используют радиоизотопные плотномеры.
При электропрогреве бетона не реже двух раз в смену контролируют напряжение и силу тока на низовой стороне питающего трансформатора и замеренные значения фиксируют в специальном журнале.
Прочность бетона контролируют в соответствии с требованиями, изложенными выше, и путем испытания дополнительного
При всех методах зимней технологии необходимо проверять прочность бетона в конструкции неразрушающими методами или путем испытания высверленных кернов, если контрольные образцы не могут быть выдержаны при режимах выдерживания конструкций.
На все операции по контролю качества выполнения технологических процессов и качества материалов составляют акты проверок (испытаний), которые предъявляют комиссии, принимающей объект. В ходе производства работ оформляют актами приемку основания, приемку блока перед укладкой бетонной смеси и заполняют журналы работ контроля температур по установленной форме.
4. Ведомость объемов работ.
| № | Наименование работ | Ед.изм. | Кол-во | ||
| I . Земляные работы | |||||
| 1. | Разработка грунта при устройстве выемок и насыпей одноковшовым экскаватором, оборудованным прямой лопатой. | 100м3 | 86,44 | ||
| 2. | Разравнивание грунта бульдозером при отсыпке насыпей. | 100 м³ | 86,44 | ||
| 3. | Предварительная планировка площадки бульдозером. | 1000 м2 | 6,272 | ||
| 4. | Уплотнение грунта самоходным катком. | 100 м³ | 65,71 | ||
| 5. | Окончательная планировка площадки бульдозером. | 1000 м² | 6,27 | ||
| II . Свайные работы | |||||
| 6. | Бурение скважин. | п | |||
| 7. | Заливка раствора. | 1м3 | |||
| 8. | Установка свай. | Кол-во свай | 256 | ||
| III . Бетонные работы | |||||
| 9. | Установка хомутов на сваях | 1 хомут | 256 | ||
| 10. | Установка мелкощитовой опалубки | 1м2 | 1296 | ||
| 11. | Установка арматурных сеток и каркасов | 1 каркас | 288 | ||
| 12. | Укладка бетонной смеси в отдельные конструкции вручную | 1м3 | 216 | ||
| 13. | Установка и снятие панелей и электродов для электропрогрева бетона | 1м3 | 216 | ||
| 14. | Распалубливание | 1м2 | 1296 | ||
| 15. | Укладка плит перекрытий и покрытий | 1 плита | 144 | ||
| 16. | Сварка закладных планок | 1 стык | 288 | ||
| 17. | Заделка швов панелей стен и плит перекрытий и покрытий | 100м | 12,96 | ||
| IV . Устройство бетонной подстилающего слоя. | |||||
| 1. | Устройство песчаного подстилающего слоя. | 100м² | 28,12 | ||
| 2. | Устройство подстила бетонного слоя. | 100м² | 28,12 | ||
м

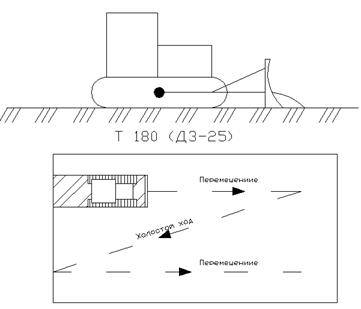

5. Схемы движения машин
Использованная литература
1. Акимова Л.Д., Аммосов Н.Г., Бадьин Г.М. и др. Технология строительного производства в зимних условиях. – Л.: Стройиздат, 1984. – 120 с.
2. Атаев С.С. и др. Технология и механизация строительного производства. – М.: Высшая школа, 1983. –325 с.
3. Бадьин Г.М. Механизация свайных работ в зимних условиях. – Л.: Стройиздат, 1987.-184 с.
4. Березовский Б.И., Либерман И.А., Неклюдов В.С. Справочник мастера-строителя для работ в Северной строительно-климатической зоне.– Л.: Стройиздат, 1986.- 328 с.
5. Гончаров Ю.М., Таргулян Ю.О., Вартанов С.Х. Производство свайных работ на вечномерзлых грунтах. - Л.: Стройиздат, 1981.-187 с.
6. Гриншпун Л.В., Карпов А.В., Чиченков М.С. и др. Земляные работы.- М.: Стройиздат, 1992. – 352 с.
7. Литвинов О.О. и др. Технология строительного производства. Киев: Высшая школа, 1980. – 427 с.
8. Пособие по производству работ при устройстве оснований и фундаментов (к СНиП 3.02.01-83)/НИИОСП им. Герсеванова Н.М.-М.: Стройиздат, 1986.-567 с.
9. Растегаев И.К. Технология и механизация работ по строительству свайных фундаментов на вечномерзлых грунтах. – Л.:Стройиздат, 1980.-127 с.
10. Рейш А.К., Куртинов А.В., Дегтярев А.П. и др. Земляные работы. – М.: Стройиздат, 1984. – 320 с.
11. СНиП III-16-76. Правила производства и приемки работ. Бетонные и железобетонные конструкции, сборные. –М., 1976.
12. Таргулян Ю.О. Устройство свайных фундаментов в вечномерзлых грунтах.- Л.: Стройиздат, 1978.- 160 с.
13. Технология строительного производства в зимних условиях/ Под ред. Евдокимова В.А.-Л.: Стройиздат, 1984.-264 с.
