Поверочные линейки.
В соответствии с ГОСТ 8026—92 поверочные стальные линейки выпускаются шести типов (рис. 2.56): с двухсторонним скосом ЛД, трехгранные ЛТ, четырехгранные ЛЧ, прямоугольного сечения ШП и хромированные ШПХ, двутаврового сечения ШД. Все они подразделяются на лекальные (ЛД, ЛТ, ЛЧ) и с широкой рабочей поверхностью (ШП, ШПХ, ШД).

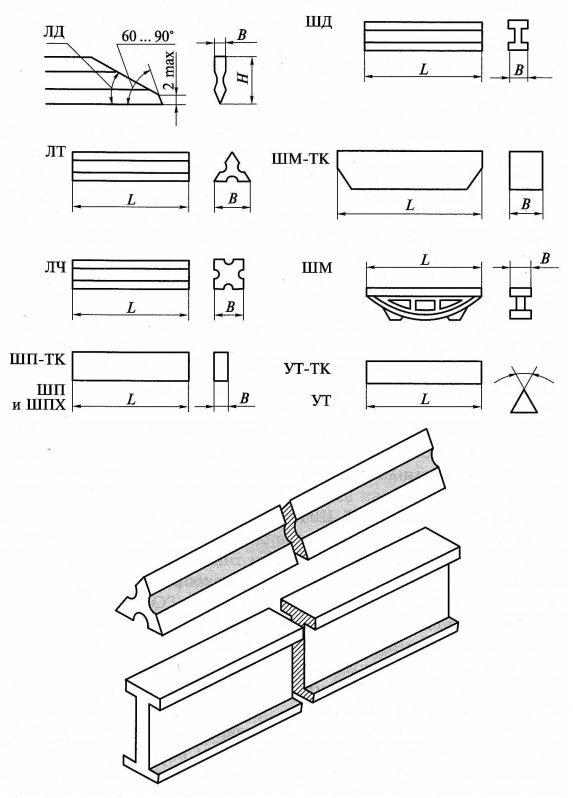

Рис. 2.56. Поверочные линейки
стальных линеек предусмотрены чугунные линейки с широкой поверхностью: мостики ШМ, угловые трехгранные УТ и твердокаменные (ШП-ТК, ШМ-ТК, УТ-ТК). Длина линеек варьируется от 80 до 4 000 мм.
Поверочные плиты.
По ГОСТ 10905 — 86 поверочные плиты (рис. 2.59) изготавливают из чугуна, гранита с вариацией размеров от 250 х 250 до 4 000 х 1 600 мм. Чугунные плиты изготавливают с ручной шабровкой или механической обработкой рабочих поверхностей. Шероховатость рабочих поверхностей механически обработанных чугунных и гранитных плит соответствует Ra 0,32... 1,25 мкм.
Классы точности плит — 000; 00; 0; 1; 2; 3.
Допуск плоскостности устанавливается в зависимости от класса точности и размера плиты и составляет, например, для плиты размера 250x250 класса точности 000 — 1,2 мкм, а для плиты размера 2 500х 1 600 3-го класса точности — 120 мкм.

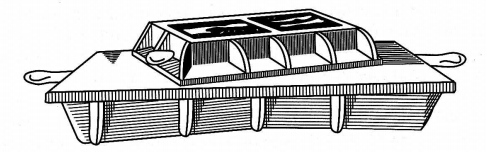

Рис. 2.59. Поверочные плиты
ПЛИТЫ изготавливают из чугуна с физико-механическими свойствами не ниже свойств марки СЧ8 по ГОСТ 1412—85 с твердостью 170...229 НВ по ГОСТ 9012 — 59.
Домашнее задание: Тесты Основы технических измерений
1 На каком рисунке показано измерение детали с помощью штангенциркуля
2 На каком рисунке показано измерение детали с помощью микрометра
3 На каком рисунке показано измерение детали с помощью индикаторной скобы
4 На каком рисунке показано измерение детали с помощью калибра
|

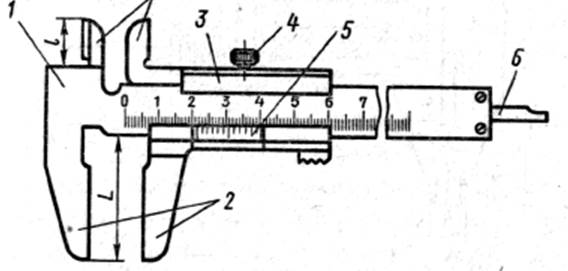

5 Под какой цифрой на рисунке изображены измерительные губки
6 Под какой цифрой на рисунке изображена штанга
7 Под какой цифрой на рисунке изображена рамка
8 Под какой цифрой на рисунке изображен зажим рамки
9 Под какой цифрой на рисунке изображен нониус
10 Под какой цифрой на рисунке изображена линейка глубиномера
|
11 Под какой цифрой на рисунке изображена скоба
12 Под какой цифрой на рисунке изображена пятка

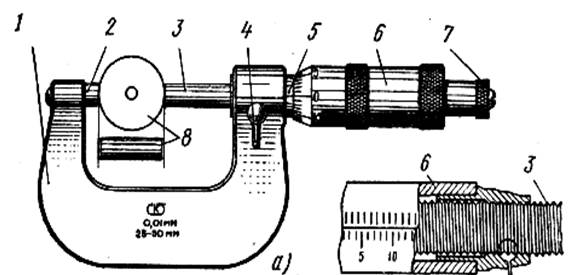

13 Под какой цифрой на рисунке изображен микрометрический винт
14 Под какой цифрой на рисунке изображен стопор
15 Под какой цифрой на рисунке изображен стебель
16 Под какой цифрой на рисунке изображен барабан
17 Под какой цифрой на рисунке изображена трещетка
18 Под какой цифрой на рисунке изображены установочные меры
19 Под какой цифрой на рисунке изображен корпус
20 Под какой цифрой на рисунке изображен стопор
21 Под какой цифрой на рисунке изображен циферблат
22 Под какой цифрой на рисунке изображен ободок
23 Под какой цифрой на рисунке изображена стрелка
24 Под какой цифрой на рисунке изображен указатель
25 Под какой цифрой на рисунке изображена гильза
26 Под какой цифрой на рисунке изображен измерительный стержень
27 Под какой цифрой на рисунке изображен наконечник
28 Под какой цифрой на рисунке изображен рабочий конец
29 Под какой цифрой на рисунке изображена головка
