Комплект радиомаяка АРМ-406П
В комплект радиомаяка входит (рис. 6.1,а) [30]:
1 - антенна АНТ-406В;
2 - моноблок «П»;
3 - пульт дистанционного управления ПДУ- 406.
а) б)
Рис. 6.1 а) Комплект радиомаяка АРМ-406П; б) лицевая панель ПДУ-406
Моноблок «П» представляет собой раму, в которой закреплены:
– моноблок АС1А;
– датчик удара;
– планка с разъемами, к которым подсоединяются кабели, идущие к антенне АРМ-406 и пульту ПДУ-406. Моноблок АС1А извлекается из рамы в аварийной ситуации.
Органы управления и сигнализации АРМ-406П

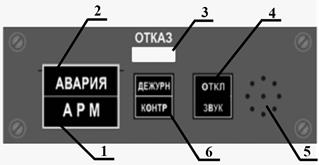

На пульте дистанционного управления ПДУ-406 (рис. 6.1,б) расположены:
1 – кнопка «АВАРИЯ-АРМ» под защитным колпачком, для перевода АРМ-406П в рабочий режим;
2 – светоиндикатор «АВАРИЯ», для индикации рабочего режима;
3 - светоиндикатор «ОТКАЗ» с желтым светофильтром, горит при неисправности АРМ-406П;
4 – кнопка «ОТКЛ. ЗВУК», для выключения звуковой сигнализации;
5 – динамик звукового сигнала оповещения;
6 – кнопка «ДЕЖУРН-КОНТР», для включения режима встроенного контроля. При ее нажатии кратковременно загорится и погаснет индикатор «ОТКАЗ». Одновременно, на кнопке «АВАРИЯ-АРМ» загорится и будет мигать в течение 5с надпись «АВАРИЯ». Во время прохождения всего цикла контроля, в динамике будет звучать двухтональный звуковой сигнал. После окончания контроля надпись «АВАРИЯ» погаснет, прекратится звучание, и радиомаяк перейдет в дежурный режим.
Примечание: 1) Перевод радиомаяка в рабочий режим производится либо нажатием на ПДУ кнопки «АВАРИЯ-АРМ» (предварительно откинув защитный колпачок), либо автоматически по срабатыванию датчика удара. При этом загорается и горит непрерывно надпись «АВАРИЯ», переходя в мигающий режим на 5с после каждого излучения радиомаяком импульсной посылки. Звуковой сигнал работает непрерывно. Излучение сигнала производится на антенну АРМ-406.
2) Для использования радиомаяка вне самолета, следует извлечь моноблок АС1А из рамы моноблока «П». Находясь на открытой местности, извлечь из паза внутреннюю штыревую антенну. Отсоединить ее от «транспортного» разъема и подсоединить к разъему «ВЫХ». Включить радиомаяк в рабочий режим, в соответствии с инструкцией, нанесенной на корпусе, переведя тумблер «ВКЛ-ВЫКЛ-КОНТР» на его корпусе в положение «ВКЛ». Убедиться, что индикатор «ИЗЛ» работает в мигающем режиме через каждые 50с.
