Адаптированная для гражданской авиации система Инмарсат BGAN именуется системой «Классик аэро», на основе которой строится сеть авиационной подвижной спутниковой службы (AMSS) [22].
В состав спутниковой группировки системы «Классик аэро» входит семь спутников Инмарсат (четыре спутника 3-го поколения, три спутника - 4-го) и один спутник MTSAT (многофункциональный транспортный спутник, используемый также в системе функционального дополнения спутниковой системы навигации). В качестве земной станции для работы с этим спутником, применяется станция MTSAT, связанная со службой ОВД.
Самолетное оборудование системы «Классик аэро». Для самолетов гражданской авиации существует четыре класса бортового оборудования, отличающихся составом (рис. 5.18) и техническими характеристиками. Станции позволяют осуществлять одновременную передачу голоса и данных. Скорость передачи данных зависит не только от типа оборудования: 256 кбит/с (Swift 64), 432 кбит/с (Aero-SB Lite, Aero H SD +, Aero SB+), но и от коэффициента усиления применяемой антенны [22]. Например, скорость передачи данных для антенн с низким коэффициентом усиления составляет 200 кбит/с, для антенн с высоким коэффициентом усиления до 432 кбит/с. Доступ к ресурсам Интернет может производиться с изменяемой скоростью передачи: 8, 16, 32, 64 и 128 кбит/с.
Оборудование, установленное на большинстве самолетов, относится к третьему классу (базовая система).
Базовая система включает (рис. 5.17):

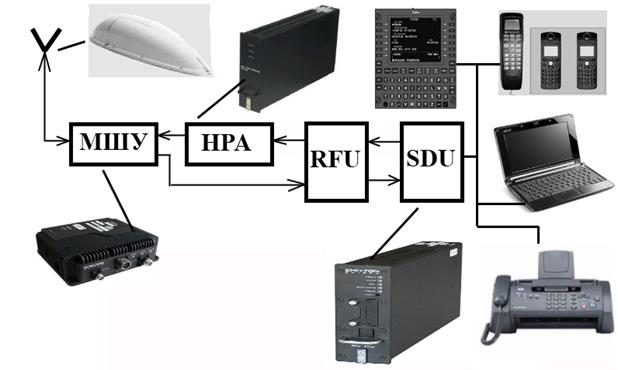

Рис. 5.17 Функциональная схема базовой бортовой ЗС
- антенную подсистему, смонтированную на фюзеляже воздушного судна;
- малошумный усилитель (МШУ), для усиления принимаемых сигналов по мощности и защиты от помех;
- блок радиочастот (RFU), для преобразования частотного диапазона принимаемых сигналов в диапазон работы блока приемопередатчика SDU – при приеме, и обратного преобразования в частотный диапазон линии передачи – при передаче;
- мощный усилитель (HPA), для усиления сигналов до необходимой мощности при передаче;
- блок приемопередатчика SDU. Здесь осуществляется преобразование сигналов, включая процедуры модуляции-демодуляции, кодирования-декодирования и пр. К блоку SDU подключается абонентское оборудование: многофункциональный пульт управления и индикации (МФПУ), телефонные трубки, персональный компьютер, факсимильный аппарат.
Система Иридиум
Система Иридиум является глобальной системой, обеспечивая персональную связь между объектами в пределах всей земной поверхности [22, 27].

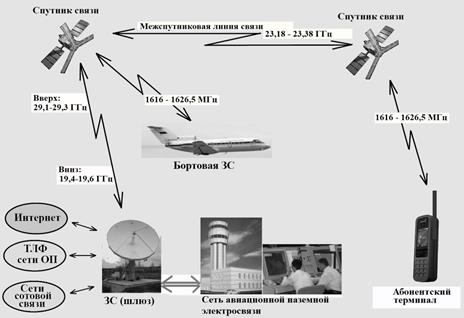

В общем случае, в состав системы Иридиум входит (рис. 5.16):
