Пульт управления МВ радиостанции «БАКЛАН»

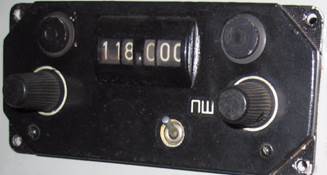

Рис. 4.6 Пульт управления МВ радиостанции «БАКЛАН»
На пульте управления МВ радиостанции «Баклан» (рис. 4.6) расположено:
1) две ручки установки частоты. Левой ручкой устанавливается частота через 1 МГц, правой через 25 кГц;
2) окно – для индикации устанавливаемой частоты;
3) выключатель "ПШ" – для включения схемы подавления шумов.
Работоспособность радиостанции оценивается по результатам проверки ее отдельных блоков и узлов:
а) приемника – по наличию шумов или прослушиванию радиообмена;
б) схемы подавления шумов – по пропаданию шумов при включении выключателя «ПШ»;
в) передатчика – по наличию прослушивания своей передачи;
г) в целом радиостанции – по наличию прослушивания своей передачи и прослушиванию ответа диспетчера при проведении с ним контрольной связи.
Пульт управления МВ радиостанции «ОРЛАН-85СТ»

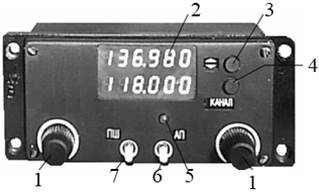

Рис. 4.7 Пульт дистанционного управления МВ радиостанции
«ОРЛАН-85СТ»
На пульте управления МВ радиостанции «ОРЛАН-85СТ» (рис. 4.7) расположено:
1 - две ручки переключателей установки частоты. Левой ручкой устанавливается частота через 1 МГц, правой - через 25 кГц и 8 кГц. Для ускоренной установки частоты необходимо быстро вращать правую ручку. При этом, кратковременно гаснут индикаторы двух младших разрядов на электронном цифровом индикаторе ПДУ, и производится установка третьего младшего разряда. После прекращения вращения правой ручки, загораются индикаторы младших разрядов, и ПДУ переходит в режим полного перебора каналов;
2 – один или два 6-разрядных электронных индикатора для индикации рабочей и резервной частоты;
3 – кнопка РЕЗ для перехода на резервный канал (в варианте исполнения ПДУ с двумя электронными индикаторами);
4 – кнопка КАНАЛ (в варианте исполнения ПДУ с двумя электронными индикаторами) для перехода в режим набора частоты;
5 – светодиод АС, горит при наличии сигнала на канале аварийной частоты 121,5 МГц;
6 – переключатель АП, для включения/выключения режима контроля канала на аварийной частоте 121,5 МГц;
7 – переключатель ПШ, для включения/выключения схемы подавления шумов.
Работоспособность радиостанции оценивается по результатам проверки ее отдельных блоков и узлов:
а) приемника – по наличию шумов или прослушиванию радиообмена;
б) схемы подавления шумов – по пропаданию шумов при включении переключателя «ПШ»;
в) передатчика – по наличию прослушивания своей передачи;
г) в целом радиостанции на канале аварийной частоты, для чего:
– на ПДУ включить переключатель АП;
– установить значение частоты 121,505 (соответствует частоте 121,5 МГц при разносе частот 8,33 кГц);
– нажать кнопку «РАДИО» (не более 2с);
– убедиться в загорании светодиода АС на ПДУ и звукового сигнала в телефонах, изменяющегося по частоте.
д) в целом радиостанции на канале рабочей частоты, для чего:
– установить на ПДУ рабочую частоту диспетчера ОВД и провести с ним контрольную связь.
Примечание: 1) Для контроля канала на аварийной частоте 121,5 МГц, включить переключатель АП. При появлении сигнала на аварийной частоте загорится светодиод АС на ПДУ, а в телефонах будет изменяющийся по тону сигнал.
2) Для прослушивания информации и выхода на радиосвязь на аварийном канале необходимо настроиться на аварийную частоту 121,5 МГц.
