Информация об исправности (неисправности) блоков радиостанции выдается в бортовую информационную систему и на индикаторы, расположенные на корпусе приемопередатчика.
Особенностью радиостанции «ОРЛАН-85СТ» является возможность непрерывного контроля наличия сигнала на аварийной частоте 121,5 МГц. С этой целью, блок контроля БУК осуществляет кратковременную (100-200) мс с периодичностью в 1 с перестройку (сканирование) на частоту 121,5 МГц путем формирования кодов управления синтезатором СЧ и управляющего напряжения на варикапы усилителя УВЧ. При наличии несущей на частоте 121,5 МГц, блок контроля БУК формирует команды на включение звуковой и световой сигнализации. При появлении сигнала на основном (рабочем) канале, сканирование прекращается.
Упрощенная структурная схема радиостанции «ЯДРО – 1Г1»
В состав радиостанции (рис. 4.5) входит приемо-передающая антенна, антенно-согласующее устройство АСУ, приемник, передатчик, синтезатор частоты и система встроенного контроля.

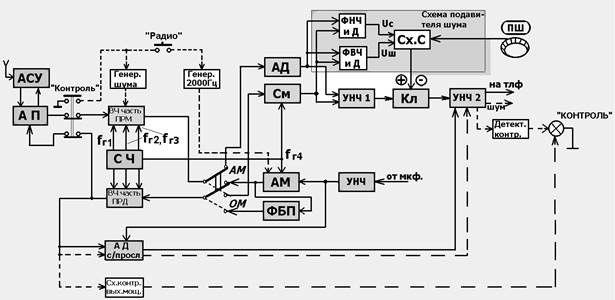

Рис. 4.5 Упрощенная структурная схема радиостанции "ЯДРО-1Г1"
АСУ предназначено для автоматического согласования комплексного сопротивления антенны с волновым сопротивлением высокочастотного кабеля. Входное сопротивление антенны является комплексным и изменяется в диапазоне рабочих частот радиостанции. При этом активная и реактивная составляющие входного сопротивления коротковолновых антенн могут меняться в пределах от единиц до тысяч Ом. АСУ позволяет обеспечить эффективную передачу энергии сигнала от передатчика в антенну и от антенны к приемнику. Для охлаждения АСУ на больших высотах, производится наддув блока воздухом от самолетной пневмосистемы или системы кондиционирования.
Приемник собран по супергетеродинной схеме с тройным преобразованием частоты.
Радиостанция "ЯДРО-1Г1" может работать в режимах "АМ" и "ОМ".
При приеме в режиме "АМ", сигнал с выхода высокочастотной части приемника поступает на амплитудный детектор АД. С выхода детектора АД сигнал звуковой частоты после усиления в усилителях УНЧ1 и УНЧ2 поступает на телефоны пилотов.
В режиме "ОМ", преобразованный по частоте однополосный сигнал радиостанции смешивается в смесителе СМ с высокочастотным колебанием частотой fГ4 от синтезатора частоты СЧ, а усилителем УНЧ1 выделяется сигнал звуковой частоты.
Работа схемы подавления шумов аналогична схеме подавления шумов МВ радиостанции. Напряжение шумов выделяется фильтром высокой частоты ФВЧ и преобразуется в постоянное напряжение выпрямителем В. Напряжение полезного сигнала, соответственно, фильтром низкой частоты ФНЧ и выпрямителем В. Сравнение амплитудных значений происходит в схеме сравнения СС. Переключателем "ПШ" на пульте ПУ изменяется значение амплитуды сигнала, т.е. задается порог срабатывания схемы подавления шумов. Если обеспечивается заданное превышение уровня сигнала над уровнем шума, то ключ Кл находится в замкнутом состоянии и через него беспрепятственно проходит сигнал сообщения от диспетчера. В противном случае, ключ Кл разомкнут. В режиме передачи, АМ или ОМ сигнал формируется на частоте 500 кГц, а в высокочастотной части передатчика производится перенос полученного спектра в область рабочих частот радиостанции.
Для контроля исправности передатчика, часть сигнала с выхода его высокочастотной части поступает на амплитудный детектор АД с/просл., тем самым, разрешая сигналу речевого сообщения (с усилителя УНЧ передатчика) пройти через детектор на УНЧ2 приемника и далее на телефоны.
Для определения работоспособности радиостанции в режимах приема и передачи применяется встроенная система контроля (ВСК). На рис. 4.5 путь прохождения сигналов контроля показан пунктирной линией. Проверка работоспособности осуществляется нажатием кнопки "Контроль" на пульте управления.
В режиме "Прием" при нажатии кнопки "Контроль", вход приемного тракта отключается от антенны. Этим исключается влияние внешних помех на результаты контроля. При этом, запускается генератор шума, шумовой сигнал которого, поступает на приемник, преобразуется и, в конечном счете, поступает на телефоны (в телефонах шум) и на детектор контроля. При уровне напряжения не меньшем минимально-допустимого, детектор выдает сигнал на загорание светодиода "Контроль" на ПУ.
В режиме "Передача" (нажата кнопка "Радио") и при нажатии кнопки "Контроль", выход передатчика отключается от антенны, запускается генератор 2000 Гц. Сигнал генератора проходит через все каскады передающего канала, в том числе и детектор АД с/просл. Соответственно, наличие в телефонах сигнала 2000 Гц свидетельствует о работоспособности передающего канала. Кроме того, с выхода передатчика высокочастотный сигнал поступает на схему контроля выходной мощности. При уровне высокочастотной мощности не меньше допустимого загорается светодиод "Контроль".
4.3.5 Назначение органов управления и порядок проверки работоспособности радиостанций
