Рис. 3.12 Схема взаимосвязей бортового оборудования системы передачи данных
Аппаратура организации связи ( CMU ) обеспечивает передачу и прием данных по применяемым подсетям связи, а также взаимодействие между пультом управления CDU, бортовыми системами и радиоканалами передачи данных.
В аппаратуру CMU поступает информация о местоположении самолета, высоте и скорости от приемного устройства спутниковой системы навигации (ПРМ GPS , ГЛОНАСС), данные по отказам бортовых систем с блока БСТО, данные текстовых сообщений, набираемых на клавиатуре пульта CDU, и пр. Устройство кодирует цифровые сообщения в поток цифровых данных, осуществляет частотную или фазовую манипуляцию колебаний поднесущей частоты символами цифрового сигнала - при передаче, и обратные преобразования (демодуляция и декодирование) - при приеме сигналов.
Пульт CDU представляет собой устройство – комбинацию экранного дисплея и клавиатуры. На экране дисплея отображается: сообщения, набираемые клавиатурой; сообщения, вызываемые из памяти CMU; метеоинформация; информация, получаемая по радиоканалам передачи данных.
Функциональные клавиши на лицевой панели пульта CDU (слева и справа от дисплея) используются для получения доступа к страницам меню, отображения информации и перемещения по многостраничным кадрам.
3.5.3 Адресно-отчетная система авиационной связи ACARS
В настоящее время большинство ВС оснащено оборудованием системы ACARS (англ. Aircraft Communication Addressing and Reporting System - адресно-отчетная система авиационной связи).
Система предназначена для передачи коротких, относительно простых сообщений об условиях проходимого этапа полета, изменениям плана полета, состоянии оборудования самолета и передачи разрешений, выдаваемых службами ОВД. По запросу с земли может быть отправлено сообщение о количестве пассажиров, остатке топлива, состоянии двигателей и др. Экипаж может запросить метеосводку с указанием конкретного аэродрома или района. Вся поступающая информация отображается на индикаторе (дисплее) пульта управления МФПУ, а также распечатана на принтере. Набор текстовых сообщений производится с помощью клавиатуры МФПУ. Некоторые сообщения, например, такие как: отрыв или касание ВПП, включение стояночного тормоза, неисправности бортового оборудования могут передаваться в автоматическом режиме.
В системе ACARS передача сообщений осуществляется либо через радиостанции МВ диапазона, либо через станции спутниковой системы связи.

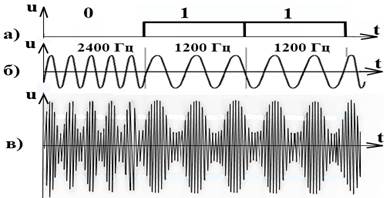

Преобразование сообщений в цифровой код и частотная манипуляция поднесущей частоты управляющими символами осуществляется в устройстве аппаратуры организации связи CMU (см. рис. 3.12). А амплитудная модуляция колебаний несущей частоты частотно-манипулированным сигналом производится уже в передатчике радиостанции. На рис. 3.13 приведена данная процедура манипуляции колебаний поднесущей и модуляции несущей.
