Амплитудная манипуляция
При амплитудной манипуляции (АМн, англ. ASK - amplitude shift keying) под воздействием информационных импульсов управляющего сигнала (рис. 3.3,а) изменяется амплитуда несущего колебания (рис. 3.3,в).
Рис. 3.3 Временные диаграм мы сигналов: а) управляющий; б) несущей частоты;
в) амплитудно-манипулированный (АМн)
В общем случае, символам 0 и 1 управляющего сигнала соответствует два различных уровня высокочастотных колебаний.
На этом рисунке, символу 1 соответствует определенный уровень несущего колебания, а символу 0 - полное отсутствие колебаний.
Такие амплитудно-манипулированные сигналы представляют собой последовательности радиоимпульсов (рис. 3.3,в), которые отличаются от последовательности видеоимпульсов (рис. 3.3,а), частотой высокочастотного заполнения f н.
Поэтому, спектральная диаграмма последовательности радиоимпульсов сдвинута на оси частот по отношению к спектру последовательности видеоимпульсов на значение f н (рис. 3.4).
Кроме несущей частоты f н, в спектре содержатся пары боковых частот:
- f н + Fc и f н - Fc (за счет модуляции первой гармоникой Fc видеоимпульсов);
- f н + 2Fc и f н - 2Fc (от второй гармоники 2Fc);
- f н + 3Fc и f н - 3Fc (от третьей гармоники 3Fc) и т. д.

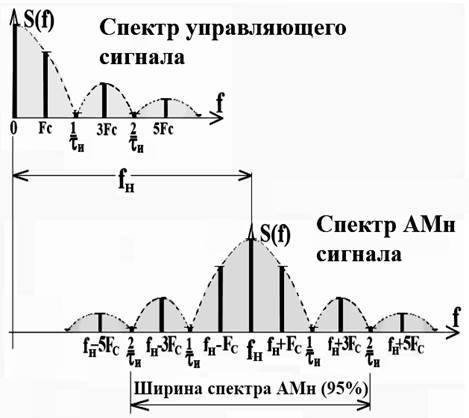

Рис. 3.4 Спектральная диаграмма последовательности видеоимпульсов и радиоимпульсов
Следовательно, ширина спектра Δ F АМн для прямоугольной последовательности радиоимпульсов в два раза больше, чем для соответствующей последовательности видеоимпульсов.
В сравнении с последующими видами манипуляции, каналы связи с амплитудной манипуляцией обладают наименьшей помехоустойчивостью.
Частотная манипуляция
Частотно-манипулированные сигналы (ЧМн, англ. FSK - Frequency Shift Keying) являются наиболее распространенным видом сигналов в современной цифровой связи.
В ЧМн сигналах под воздействием информационных импульсов управляющего сигнала (рис. 3.5,а), меняется скачком частота колебания относительно несущей частоты f н (рис. 3.5,в).

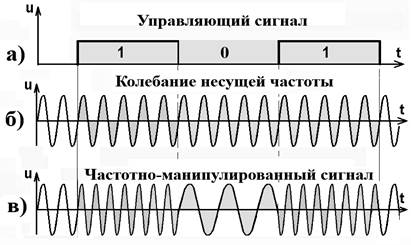

Рис. 3.5 Временные диаграммы сигналов: а) управляющий; б) несущей частоты;
в) частотно-манипулированный
В двоичной частотной манипуляции используется две несущие частоты: одна, f 1 - для двоичного нуля; другая, f 2 – для двоичной единицы.

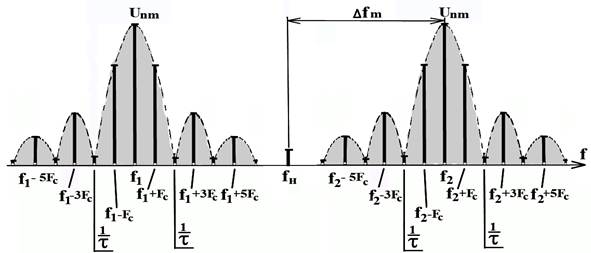

Поэтому спектральная диаграмма также состоит из двух диаграмм (рис. 3.6), каждая из которых соответствует последовательностям радиоимпульсов с одинаковой частотой следования Fc, но разными значениями несущих частот f 1 и f 2, симметрично расположенных относительно несущей частоты f н.
