От указанных недостатков свободен приемник супергетеродинного типа (рис. 2.5).

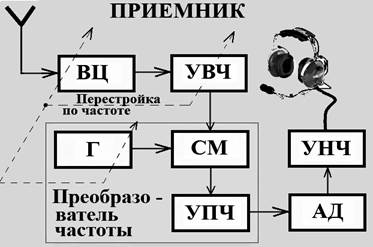

Рис. 2.5 Структурная схема приемника супергетеродинного типа
Часть такого приемника, включающая входную цепь и усилитель УВЧ, подобна структуре приемника прямого усиления и обеспечивает чувствительность и предварительную избирательность на частоте принимаемой станции fC . В структуру приемника введен преобразователь частоты, состоящий из смесителя СМ, гетеродина Г и усилителя промежуточной частоты УПЧ. Гетеродин Г представляет собой генератор высокой частоты. В смесителе производится нелинейное преобразование сигнала по частоте. Резонансный контур усилителя УПЧ выделяет сигнал разности частот гетеродина и принимаемой станции, т.е. f пч = fc - f г. Колебательный контур гетеродина перестраивается одновременно с входным контуром смесителя СМ. Поэтому промежуточная или разностная частота на выходе УПЧ имеет постоянное значение. Затем, преобразованный по частоте сигнал поступает на детектор АД, на нагрузке которого выделяется сигнал звуковой частоты F.
Требуемая избирательность приемника супергетеродинного типа обеспечивается в канале промежуточной частоты. Действительно, в соответствии с формулой (2.2), если преобразовать высокочастотный сигнал станции в менее высокочастотный сигнал, например, в некоторое значение промежуточной частоты, которое значительно меньше рабочей частоты станции, т.е. fc - f г = f пч < fc, то даже при той же добротности резонансных контуров, получим меньшее значение полосы пропускания.
Например, при:
– частоте принимаемой станции fc = 1000 кГц;
– частоте гетеродина f г = 860 кГц;
– добротности резонансных контуров Q = 20,
полоса пропускания УПЧ составит: 2Δ f УПЧ = f пч /Q = (1000 - 860)/20 = 7 кГц. Такой полосы вполне достаточно для качественного приема сигнала речевого сообщения, учитывая, что ширина его спектра составляет 6,8 кГц.
В канале промежуточной частоты можно обеспечить и основное усиление сигнала, путем последовательного соединения нескольких усилителей УПЧ, не боясь при этом, возникновения самовозбуждения или генерации.
Вместе с тем, обладая принципиальными достоинствами (высокая избирательность и чувствительность), супергетеродинный приемник не лишен ряда недостатков.

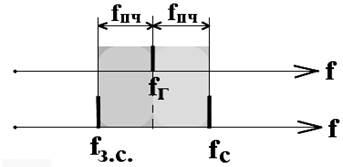

Наиболее значительным недостатком является наличие зеркального канала приема. Зеркальным каналом или зеркальной помехой называется станция, частота которой, расположена симметрично (зеркально) относительно частоты гетеродина (рис. 2.6). Следовательно, зеркальная станция создаст такую же промежуточную частоту, что и станция на которую настроен приемник.
