Для определения ширины спектра телевизионных сигналов, образуемых на выходе видикона (§1.2), воспользуемся следующими рассуждениями.
Движение развертки в видиконе осуществляется построчно и покадрово. При количестве строк 625, количестве элементов в каждой строке 833 и 25 кадрах в секунду, частота чередования импульсов (переход с черного на белое и наоборот) составит: 625·833·25 = 13 015 625/2 = 6,5 МГц. Нижней границей берется граница звукового сигнала 50 Гц.
В таблице 1.1 дано обобщение по ширине спектров некоторых сигналов.
Таблица 1.1 – Ширина спектра сигналов электросвязи [7]
Вид сигнала | Ширина спектра (средняя), Гц |
Телеграфный сигнал | 0...100 |
Телефонный сигнал (речевой) | 300..3 400 |
Звуковое вещание (музыка, пение) | 20…20 000 |
Факсимильный сигнал | 0...3000 при скорости 120 строк/мин 0...180 000 при передаче газет |
Телевизионный сигнал | 50...6 500 000 |
1.4 Понятия системы связи, канала связи и их классификация
Системой связи называется совокупность технических средств, обеспечивающая передачу сообщений от отправителя (источника сообщения) к получателю. На рис. 1.19 приведена структурная схема системы связи [8, 9].

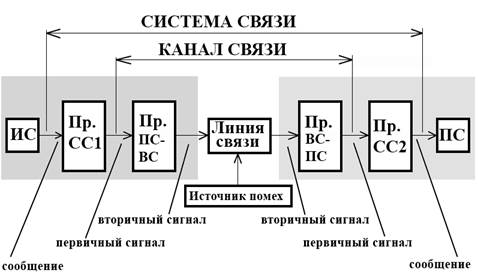

Рис. 1.19 Обобщенная структурная схема системы связи:
ИС-источник сообщения; Пр.СС1-преобразователь сообщение-сигнал; Пр.ПС-ВС-преобразователь первичный сигнал-вторичный сигнал; Пр.ВС-ПС-преобразователь вторичный сигнал-первичный сигнал; Пр.СС2-преобразователь сигнал-сообщение.
В качестве преобразователей сообщение-сигнал (Пр. СС1) могут быть устройства, рассмотренные в разделе 1 (микрофон, фотоэлемент, видикон и др.). Электрический сигнал на выходе преобразователя называется первичным сигналом. Первичный сигнал, не всегда удобно (а иногда невозможно) непосредственно передавать по линии связи. Поэтому в преобразователе (Пр. ПС-ВС), первичный сигнал преобразуется, в так называемый, вторичный сигнал (например, радиосигнал), который поступают на линию связи.
Линией связи называется физическая среда, в которой происходит передача электрического сигнала.
В преобразователе (Пр. ВС-ПС) вторичный сигнал вновь преобразуется в вид, подобный первичному сигналу.
Полного подобия первичного сигнала невозможно получить из-за влияния внешних и внутренних помех, т.е. принятый сигнал искажен по сравнению с переданным сигналом. К внешним помехам относятся космические, атмосферные, промышленные, помехи от посторонних радиостанций. Внутренние помехи обусловлены процессами преобразования в самой аппаратуре связи.
В преобразователе сигнал-сообщение (Пр. СС2) электрический сигнал преобразуется в сообщение. В качестве таких преобразователей могут быть: телефон, синтезирующее устройство в факсимильной связи, кинескоп и др.
Рассмотренная схема системы связи (рис. 1.19), когда передается сигнал от одного источника, называется одноканальной.
Каналом связи называется совокупность технических средств, обеспечивающая передачу электрического сигнала.
Как видим, система связи объединяет устройства, начиная и оканчивая с сообщения, а канал связи – с электрического сигнала.
Важным параметром любого канала связи является его полоса пропускания 2Δ f к. По аналогии с колебательным контуром [11], полоса пропускания определяется на основе амплитудно-частотной характеристики (АЧХ) канала связи и отсчитывается на уровне 0,707 от максимального значения. Полоса пропускания характеризует ширину полосы частот электрического сигнала, которую канал связи может передать без существенных искажений.
