Рассмотрим преобразование изображения, нанесенного на бумагу, в электрический сигнал.
Изображение разбивается на множество элементарных площадок. Размеры площадок выбираются с таким расчетом, чтобы отражательная способность каждой площадки в пределах ее границ не менялась. На рис. 1.4 изображена данная процедура. Здесь небольшой участок изображения буквы «А» (обведенный прямоугольником) разбит на элементарные площадки.
Рис.1.4 Пример разложения изображения Рис.1.5 Ток на выходе ФЭУ
на элементарные площадки для примера рис. 1.4
С помощью оптических линз формируется узкий световой пучок, который образует на поверхности изображения световое пятно, по форме и размерам соответствующее элементарной площадке. Если этот пучок направить на элементарную площадку изображения, а свет, отраженный от нее, направить на ФЭУ, то на выходе последнего возникнет электрический ток. Световой пучок поочередно, в определенной последовательности "обходит" все элементарные площадки изображения, поэтому на выходе ФЭУ образуется ток, сила которого меняется в соответствии с отражательной способностью элементарных площадок. Для примера рис. 1.4, при прохождении световым пучком 5-й строки изображения (снизу), форма тока на выходе ФЭУ будет иметь вид, показанный на рис. 1.5.
Процесс последовательного преобразования элементов изображения в электрический сигнал называется анализом, а само устройство – анализирующим или модулятором. Электрический сигнал, сформированный таким образом, часто называют видеосигналом.
Для получения видеосигнала, соответствующего изображению, обычно используется механическая развертка, при которой изображение перемещается по горизонтали и вертикали перед ФЭУ.
Такой принцип преобразования применяется, например, для передачи изображений (рисунков, чертежей, фотографий, текстов, газетных полос и так далее) в факсимильной связи. На рис. 1.6 изображена схема факсимильной связи [8].
На приемном барабане устанавливается фоточувствительная бумага. Запись ведётся источником света, яркость которого промодулирована видеосигналом. Приемное устройство называется синтезирующим или демодулятором.

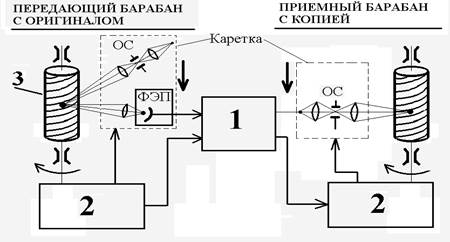

Рис.1.6 Принцип факсимильной связи
1-канал факсимильной связи; 2-привод, синхронизирующие и фазирующие устройства; 3-передающий барабан, на который помещается оригинал передаваемого изображения
бумажном носителе; ФЭП-фотоэлектронный преобразователь отражённого светового потока в электрический сигнал; ОС-оптическая система
Для преобразования подвижного изображения в электрический сигнал необходима очень высокая скорость развертки, которая может быть обеспечена только электронными средствами. Преобразование в этом случае осуществляется с помощью передающей телевизионной трубки [9].
Рассмотрим принцип действия передающей телевизионной трубки типа видикон (рис. 1.7).
