4 Задание. Двухцилиндровый двухступенчатый компрессор
В двухцилиндровом компрессоре процесс получения сжатого газа (рис. 4) осуществляется последовательно в двух ступенях давления.
При движении поршня 3 вниз атмосферный воздух через впускной клапан поступает в цилиндр низкого давления. После сжатия воздуха в первой ступени происходит процесс нагнетания воздуха из цилиндра 3 в холодильник. Охлажденный в холодильнике воздух при постоянном давленииР1 поступает во вторую ступень. После охлаждения воздух через нагнетательный клапан поступает во второй цилиндр 5, где сжимается до давленияР2. После сжатия во второй ступени воздух подается в рессивер и к потребителю.
Исходные данные для проектирования и исследования механизмов поршневого компрессора приведены в таблице 4.

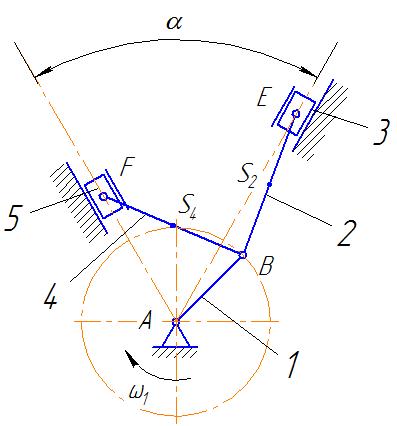

Рисунок 4. Двухцилиндровый двухступенчатый компрессор
Таблица 4.
Ва ри ант | n 1 | l АВ | l В E = l В F | α | m1 | m2=m4 | m3=m5 | JS1 | JS 2 | P1 | P2 |
4.01 | 800 | 100 | 300 | 60 | 5 | 8 | 10 | 0,01 | 0,02 | 2000 | 4000 |
4.02 | 850 | 110 | 380 | 50 | 8 | 10 | 8 | 0,01 | 0,01 | 2500 | 4200 |
4.03 | 900 | 115 | 345 | 55 | 10 | 15 | 12 | 0,02 | 0,03 | 3000 | 5000 |
4.04 | 950 | 120 | 480 | 50 | 6 | 10 | 8 | 0,01 | 0,03 | 2400 | 4200 |
4.05 | 1000 | 100 | 350 | 60 | 5 | 12 | 7 | 0,01 | 0,04 | 2300 | 4600 |
4.06 | 1100 | 110 | 330 | 55 | 12 | 14 | 11 | 0,02 | 0,04 | 2700 | 4900 |
4.07 | 1200 | 90 | 290 | 60 | 14 | 15 | 12 | 0,02 | 0,05 | 2500 | 4800 |
4.08 | 800 | 95 | 360 | 55 | 10 | 12 | 10 | 0,01 | 0,03 | 2200 | 4200 |
4.09 | 900 | 100 | 450 | 50 | 12 | 18 | 15 | 0,02 | 0,06 | 2100 | 4000 |
4.10 | 1000 | 110 | 550 | 60 | 8 | 15 | 12 | 0,01 | 0,04 | 2000 | 4100 |
5 Задание. Одноступенчатый поршневой компрессор

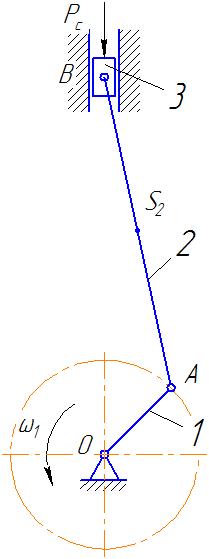

Одноступенчатый поршневой компрессор предназначен для сжатия воздуха и подачи его к исполнительным механизмам. Основным механизмом компрессора (рис. 5) являются кривошипно-ползунный механизм. Воздух поступает во всасывающую полость цилиндра из атмосферы, пройдя предварительную очистку на входе. При движении поршня 3 вниз происходит всасывание воздуха в цилиндр, при движении поршня вверх воздух сжимается доРтахи нагнетается сначала в рессивер для охлаждения, а затем в систему подачи. Исходные данные для проектирования и исследования механизмов поршневого компрессора приведены в таблице 5. | ![]() |
Таблица 5
Ва ри ант | n 1 | lOA | lAB | d | m2 | m3 | P | JS 2 |
5.01 | 150 | 0,100 | 0,130 | 0,20 | 8 | 12 | 0,23 | 0,10 |
5.02 | 200 | 0,090 | 0,270 | 0,25 | 9 | 13,5 | 0,25 | 0,20 |
5.03 | 250 | 0,078 | 0,520 | 0,30 | 10,5 | 15,3 | 0,27 | 0,30 |
5.04 | 300 | 0,070 | 0,210 | 0,35 | 11 | 16,5 | 0,29 | 0,40 |
5.05 | 350 | 0,062 | 0,186 | 0,20 | 12 | 18 | 0,31 | 0,50 |
5.06 | 400 | 0,051 | 0,153 | 0,25 | 13,5 | 19,5 | 0,33 | 0,60 |
5.07 | 450 | 0,065 | 0,195 | 0,30 | 14 | 20 | 0,35 | 0,70 |
5.08 | 500 | 0,050 | 0,150 | 0.35 | 15 | 22 | 0,37 | 0,15 |
5.09 | 550 | 0,060 | 0,180 | 0,20 | 7,5 | 10,7 | 0,39 | 0,25 |
5.10 | 600 | 0,055 | 0,165 | 0,25 | 10 | 15 | 0,41 | 0,35 |
5.11 | 650 | 0,050 | 0,175 | 0,30 | 11,5 | 17 | 0,43 | 0,45 |
5.12 | 700 | 0,045 | 0,135 | 0,35 | 16 | 23 | 0,45 | 0,55 |
5.13 | 750 | 0,080 | 0,240 | 0,20 | 14,5 | 21,2 | 0,47 | 0,65 |
5.14 | 200 | 0,070 | 0,210 | 0,25 | 9,5 | 13,7 | 0,49 | 0,75 |
5.15 | 250 | 0,065 | 0,200 | 0,30 | 13 | 19,5 | 0,51 | 0,20 |
Список рекомендуемой литературы
1. Фролов К.В. Теория механизмов и механика машин: Учеб. для вузов / К.В. Фролов, С.А. Попов, А.К. Мусатов и др.; под ред К.В. Фролова. – 4-е изд., испр. – М.: Высш. шк., 2003. – 496 с.: ил.
2. Попов С.А. Курсовое проектирование по теории механизмов и механике машин: Учеб. пособие для вузов / С.А. Попов, Г.А. Тимофеев; под ред К.В. Фролова. – 5-е изд., перераб. и доп. – М.: Высш. шк., 2004. – 458 с.: ил.
3.КрасильниковС.Н. Кинематический анализ рычажных механизмов: Методические указания. ЧТИ ИжГТУ2014. – 17 с.
4. КрасильниковС.Н. Силовой анализ рычажных механизмов: Методические указания. ЧТИ ИжГТУ 2017. – 15 с.
