3 Задание. Двухступенчатый воздушный компрессор

Дата: 2025-06-02; Просмотры: 18
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



В двухцилиндровом V- образномкомпрессоре процесс получения сжатого газа осуществляется в двух ступенях давления рис. 3.При движении поршня 3 вниз атмосферный воздух через впускной клапан поступает в цилиндр низкого давления. После сжатия воздуха в первой ступени происходит процесс нагнетания воздуха из цилиндра 3 в холодильник.Охлажденный в холодильнике воздух при постоянном давлении Р1поступает во вторую ступень. После охлаждения воздух через нагнетательный клапан поступает во второй цилиндр 5, где сжимается до давленияР2. После сжатия во второй ступени воздух подается в рессивер и потребителю.

Исходные данные для исследования и проектирования механизмов двухступенчатого воздушного компрессора приведены в таблице 3.

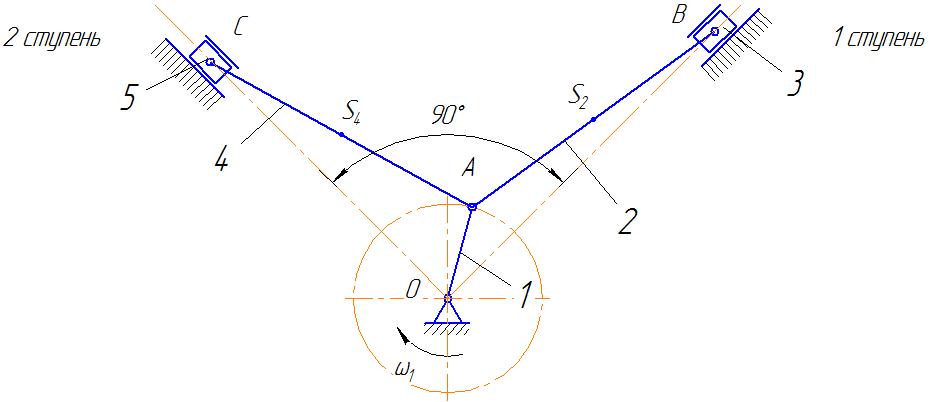

Рисунок 3. Двухступенчатый воздушный компрессор



Таблица 3

Ва ри n 1 lO А lAB =l АС d1 d2 m2=m4 m3 m5 JS 2= JS 4 P1 P2
3.01 600 0,10 0,40 0,20 0,12 1,4 1,2 0,6 0,018 0,30 0,8
3.02 650 0,11 0,35 0,25 0,15 1,2 1,4 0,8 0,013 0,20 0,7
3.03 550 0,12 0,40 0,30 0,18 1,3 1,5 0,9 0,017 0,25 0,7
3.04 500 0,13 0,40 0,25 0,15 1,3 1,3 0,9 0,017 0,30 0,8
3.05 700 0,10 0,35 0,30 0,18 1,2 1,5 0,9 0,013 0,40 0,9
3.06 750 0,11 0,40 0,25 0,15 1,5 1,4 0,8 0,020 0,20 0,7
3.07 500 0,12 0,36 0,20 0,12 1,3 1,2 0,7 0,015 0,30 0,8
3.08 400 0,13 0,45 0,20 0,13 1,4 1,1 0,6 0,023 0,25 0,7
3.09 600 0,10 0,32 0,25 0,14 1,2 1,3 0,8 0,012 0,30 0,8
3.10 550 0,11 0,42 0,20 0,12 1,5 1,2 0,7 0,022 0,20 0,7
3.11 500 0,12 0,40 0,30 0,18 1,4 1,4 0,8 0,018 0,30 0,8
3.12 70 0,13 0,42 0,30 0,17 1,6 1,5 0,9 0,022 0,30 0,9
3.13 650 0,10 0,38 0,25 0,16 1,3 1,3 0,8 0,016 0,40 0,9
3.14 600 0,11 0,44 0,30 0,18 1,5 1,5 0,9 0,024 0,20 0,7
3.15 500 0,12 0,38 0,20 0,13 1,3 1,2 0,7 0,016 0,30 0,9
