1 Задание. Двухступенчатый двухцилиндровый поршневой компрессор

Дата: 2025-06-02; Просмотры: 21
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



Двухступенчатый двухцилиндровый компрессор, рис.1, предназначен для обеспечения пневматических инструментов и оборудования сжатым воздухом с избыточным давлением. Основной механизм компрессора, рис. 1, кривошипно-ползунный. Механизм состоит и, двух шатунов и двух поршней.

В цилиндр 1 ступени (низкого давления) поступает из атмосферы воздух и после сжатия доP 1 max нагнетается в цилиндр 2 ступени (высокого давления). В цилиндре 2 ступени воздух сжимается отP 2 min = P 1 max до P 2 maxи подается в соответствующую емкость или потребителю.

Исходные данные для проектирования и исследования механизмов компрессора приведена в таблице 1.

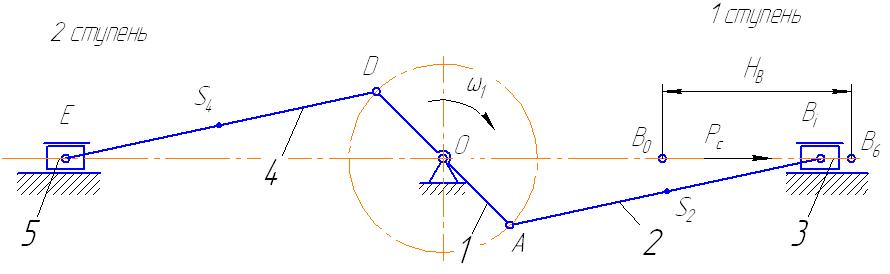

Рисунок 1. Двухступенчатый двухцилиндровый поршневой компрессор



Таблица 1

Ва ри ант n 1 lAD =lOD lAB =lDE m2=m4 m3=m5 JS 2= JS 4 P1c max P2c max
1.01 150 0,20 0,90 40 200 2,7 50 38
1.02 170 0,16 0,65 35 180 2,5 49 36
1.03 160 0,18 0,80 38 190 2,4 48 34
1.04 165 0,17 0,70 36 180 2,0 47 32
1.05 175 0,15 0,60 33 160 2,0 46 30
1.06 190 0,13 0,52 30 150 1,9 45 28
1.07 185 0,13 0,54 31 155 1,7 44 26
1.08 195 0,12 0,48 26 120 1,6 43 24
1.09 210 0,11 0,45 25 100 1,5 41 22
1.10 200 0,12 0,49 27 135 1,4 42 20
1.11 200 0,12 0,50 29 150 1,2 40 35
1.12 180 0,14 0,55 32 160 1,1 39 37
1.13 155 0,19 0,75 37 190 1,0 37 33
1.14 145 0,21 0,85 39 195 0,9 35 31
1.15 195 0,12 0,49 28 145 0,8 38 29



2 Задание. Генератор глубокого холода

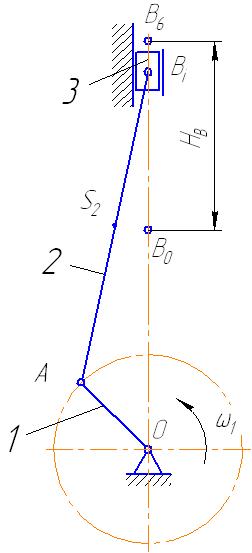

Генератор глубокого холода или детандер – это машина для охлаждения газа путем его расширения с использованием полученной при этом работы. Детандер высокого давления – вертикальная одноцилиндровая машина простого действия. Основным является кривошипно-ползунный механизмом рис. 2. Рабочее тело – воздух, сжатый до давления Pmax, поступает в цилиндр детандера через впускной клапан. При движении поршня вниз сжатый воздух расширяется, производя работу. Рабочий цикл совершается за один оборот кривошипа. Исходные данные для проектирования и исследования механизмов генератора глубокого холода приведены в таблице 2. Рисунок 2. Генератор глубокого холода



Таблица 2

Ва ри ант n 1 lOA lAB m2 m3 JS 2 d P
2.01 155 0,075 0,30 30 45 0,26 0,080 1,2
2.02 160 0,080 0,38 24 40 0,34 0,070 1,9
2.03 180 0,060 0,27 26 35 0,18 0,065 1,3
2.04 170 0,064 0,29 23 30 0,19 0,075 1,5
2.05 165 0,074 0,35 21 30 0,25 0,080 2,0
2.06 140 0,078 0,36 30 50 0,37 0,085 1,4
2.07 160 0,080 0,39 28 46 0,36 0,090 1,5
2.08 170 0,084 0,36 27 36 0,29 0,070 1,6
2.09 180 0,072 0,34 26 34 0,29 0,085 1,7
2.10 160 0,068 0,32 24 32 0,22 0,090 1,8
2.11 170 0,060 0,26 25 33 0,18 0,085 1,9
2.12 150 0,064 0,28 23 31 0,18 0,090 2,0
2.13 140 0,072 0,32 26 35 0,26 0,065 2,1
2.14 165 0,082 0,40 28 44 0,37 0,070 2,2
2.15 150 0,086 0,39 31 46 0,38 0,075 1,9
