ТЕМА: Разновидности электрических схем
Электрическая схема – способ изображения цифрового изделия на плоскости с использованием условных графических обозначений (УГО) элементов и узлов.
Вычислительная техника использует 3 разновидности электрических схем:
1)схема электрическая структурная (Э1);
2)схема электрическая функциональная (Э2);
3)схема электрическая принципиальная (Э3).
На структурных схемах изображают прямоугольниками или другими графическими обозначениями основные функциональные части изделия и основные взаимосвязи между ними. Графическое построение схемы должно давать пред-
ставление о последовательности взаимодействия функциональных частей в изделии. Стрелками на линиях взаимосвязи показывают направление хода процессов, происходящих в изделии. Структурная схема даёт общее представление о функциональном составе (из каких блоков, частей или устройств состоит изделие) изделия и взаимодействии основных блоков между собой.
По функциональной схеме можно понять принцип функционирования изделия, из каких основных узлов состоит изделие. При синтезе цифровых устройств с использованием булевой алгебры, если схема проектируется не на определённой серии элементов, не в определённом базисе элементов создаётся именно функциональная схема. Примерами функциональных схем являются схемы. Если же проектируется функциональная схема сложного устройства, то в составе этого устройства могут присутствовать комбинационные и накапливающие узлы, представление которых в виде совокупностей инверторов, конъюнкторов и дизъюнкторов нецелесообразно, потребует слишком много места, усложнит анализ работы устройства. В таком случае на функциональных схемах комбинационные узлы изображаются в виде трапеции, а накапливающие узлы в виде прямоугольников, причём информационные входы и выходы располагаются примыкающими к более длинной стороне, а управляющие сигналы - к короткой стороне. Поток информации на функциональной схеме должен идти сверху вниз или слева направо. Направление передачи информации кодируется стрелкой. Высота изображения узла на схеме равна Н=10,15...мм. Длина изображения L=1.5Н.
Если необходимо особо подчеркнуть разрядность узла, которая существенно больше разрядности других узлов, длина изображения выбирается больше.
Принципиальные схемы используются при изготовлении изделия. Поэтому на них должна быть полная информация обо всех соединениях, разводке питания, используемых деталях, микросхемах. Перечень используемых деталей прилагается к принципиальной схеме как дополнительный документ или предлагается непосредственно на схеме, если деталей немного.
На принципиальных схемах логические элементы и узлы изображаются в виде прямоугольников, имеющих только основное поле, если выполняемая функция достаточно проста (рис. 1.8,а), или имеющих кроме основного дополнительные поля (рис.1.8,б). Входы и выходы располагаются с противоположных длинных сторон условного обозначения.

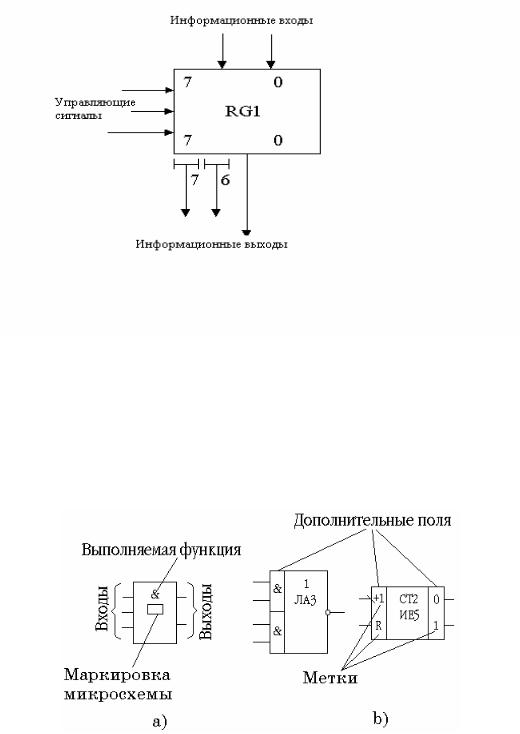

Рис. 1.7.-Пример условного обозначения накапливающего узла на функциональной схеме
Внутри основного поля, напротив верхнего входа, располагается символ выполняемой основной функции, под которым располагают маркировку используемой микросхемы. Входы и выходы помечаются метками (при необходимости).
У входов и выходов условных обозначений элементов указывают номера контактов микросхемы, в состав которой входят эти элементы.
На всех электрических схемах обычно не показывают линии питания каждой микросхемы. На принципиальной схеме способ подведения питания к микросхеме показывают с помощью текста или специальных таблиц.
Задание: Составить краткий конспект , знать разновидности эл.схем , ответить на контрольные вопросы.
Контрольные вопросы:
1 Разновидности эл.схем.
2 Как изображается информационный вход и выход на принципиальной схеме.
