Регулятор температуры РТ-12-6.
Регулятор температуры РТ-12-6 представляет собой измерительное и усилительное устройство, выполненное с применением магнитных и полупроводниковых элементов. Датчиком температуры для регулятора являются сдвоенные термопары Т-102, которые подсоединяются к усилителю с помощью хромель – алюмелевых проводов.
Термоэлектродвижущая сила поступает на вход регулятора и сравнивается с опорным напряжением, величина которого определяет уровень температуры ограничения.
При достижении температуры газов двигателей Т°газов = 955°С (для ТВ3-117ВМ Т°газов = 975°С) мигают зелёные табло "РТ лев. работает", "РТ прав. работает" или соответствующее табло " Т°газов nтк предел.". При температуре выше 955°С (975°С) частота мигания табло увеличивается. При температуре 980...990°С табло горят постоянно.
6.7.3. Контроль работоспособности.
Контроль работоспособности регуляторов температуры и исполнительных механизмов может осуществляться двумя способами.
Первый способ:
§ Режим работы двигателя задать ниже 87% по оборотам турбокомпрессора (Nтк) и не менее 880°С по указателю температуры 2УТ-6К;
§ Поочерёдно нажать кнопки КОНТРОЛЬ РТ. Регулятор температуры настраивается на ограничение температуры в пределах 820...850°С;
§ Регулятор исправен, если при нажатии на кнопку температура снизится не менее чем на 30°С и загорится соответствующее табло.
Второй способ:
§
 |
 |
Установить режим правой коррекции;
§ Нажать на кнопку КОНТРОЛЬ РТ ДВИГАТЕЛЕЙ "ЛЕВОГО" или "ПРАВОГО";
§ Плавно увеличить режим работы двигателя до загорания или мигания табло "РТ лев. работает", "РТ прав. работает" или соответствующего табло " Т°газов nтк предел.", что должно произойти при температуре газов 820...850°С.

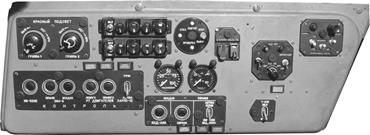

Вилка в частоте вращения турбокомпрессоров допускается не более 3%. Табло и кнопки контроля расположены на левой боковой панели электропульта.
6.8. Электронный регулятор работы двигателей ЭРД-3В.
6.8.1. Состав и размещение на борту.
В состав электронной системы управления режимами работы двигателей ТВ3-117В входят два комплекта аппаратуры. В состав одного комплекта входят:
§ электронный регулятор двигателя ЭРД-3В;
§ датчик частоты вращения ДЧВ-2500;
§ информационный комплекс давления ИКД27Да-220-780;
§ четыре датчика частоты вращения ДТА-10;
§ приёмник температуры П-77;
§ регулятор температуры РТ-12-6.
