Тема №1. Энергосистема переменного тока

Раздел I

ЭЛЕКТРООБОРУДОВАНИЕ

Тема №1. Энергосистема переменного тока

1. 1. Общая характеристика.




Энергосистема переменного тока является первичной системой, основными источниками которой являются два генератора трёхфазного переменного тока СГС-40ПУ с напряжением на выходе 208В. Общая электрическая мощность энергосистемы составляет 80кВА.

Генераторы на нагрузку работают раздельно на оборотах несущего винта в диапазоне 95...85%. Каждый из генераторов работает со своей группой потребителей. Если в работе остаётся один генератор, то он в состоянии обеспечить работу всех потребителей за исключением противообледенительной системы лопастей несущего и рулевого винтов.

Для понижения напряжения генераторов используются трансформаторы:

§ Однофазный трансформатор ТС-1/2 с выходным напряжением 115В.

§ Два однофазных трансформатора Тр115/36, основной и запасной.

§ Трёхфазный трансформатор ТС310С04Б с выходным напряжением 36В.

Резервными источниками по переменному току служат два преобразователя ПО-500А и ПТ-200Ц. Трансформаторы и преобразователи включаются в работу автоматически.

1.2. Назначение.

Энергосистема переменного тока предназначена для бесперебойного питания потребителей следующими напряжениями:

§ по трёхфазному переменному току 208В;

§ по трёхфазному переменному току 36В;

§ по однофазному переменному току 115В;

§ по однофазному переменному току 36В.

1. 3. Источники трёхфазного переменного тока с напряжением на выходе 208В.




Источниками напряжения 208В по трёхфазному переменному току служат два генератора СГС-40ПУ, которые являются основными источниками электроэнергии энергосистемы вертолёта.

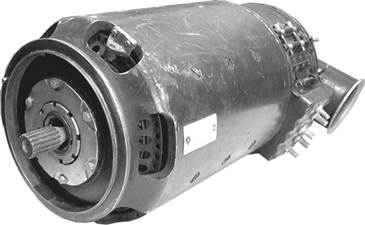

Генератор представляет собой шестиполюсную, синхронную электрическую машину всеклиматического исполнения с возбуждением от бортсети постоянного тока (возбуждение возможно как от шин выпрямительных устройств, так и от шин аккумуляторных батарей). Генераторы имеют привод от главного редуктора, на котором установлены с левой стороны по полёту один возле другого. Охлаждение генераторов принудительное от вентилятора силовой установки.




К бортовой сети генераторы подключаются при включенных выключателях ГЕНЕРАТОРЫ I, II на оборотах несущего винта 92...93%. О подключении генераторов к бортовой сети сигнализирует погасание красных табло "Генерат I отказал", "Генерат II отказал". На оборотах несущего винта 86...85%, генераторы автоматически отключаются от бортовой сети и загораются красные табло "Генерат I отказал", "Генерат II отказал".

Напряжение генераторов контролируется по вольтметру переменного тока ВФ-0,4-250 при установке галетного переключателя на отметки I...II, II...III, III...I соответствующего генератора.

Напряжение генераторов поддерживается в пределах 204В ±5% при изменении частоты вращения генератора от 7750 до 8350об/мин., напряжение возбуждения от 26 до 30В и величины нагрузки от нуля до 40кВА при влажности 95 ± 3%.

Включение генератора на шины происходит при достижении им частоты вращения 7200...7800об/мин. В этом случае частота переменного тока на выходе генератора становится выше опасной (360...390Гц.) для потребителей, и отключение его при падении частоты до опасной (390...360Гц.).

Токи нагрузки генераторов контролируются по амперметрам АФ-1-150 "I-ТОК ГЕНЕРАТОРОВ-II"

При нормальных условиях работы энергосистемы токи нагрузки должны быть:

§ для генератора I не более 10А в фазе;

§ для генератора II не более 15А в фазе.

При полёте в условиях обледенения ток нагрузки должен быть:

§ для генератора I не более 100А в фазе;

§ для генератора II не более 30А в фазе;

При отказе одного генератора в нормальных условиях полёта, ток работающего генератора должен быть не более 30А в фазе, а в условиях обледенения не более 110А в фазе.

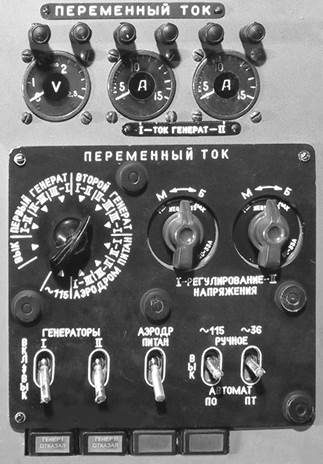

Выключатели генераторов, вольтметры и амперметры, сигнальные табло и галетный переключатель, установлены на электрощитке электропульта в кабине экипажа с правой стороны.

1.3.1. Основные технические данные генератора СГС-40-ПУ.

§ Мощность

40кВА;

§ Линейное напряжение

208В;

§ Номинальный ток нагрузки

111А;

§ Потребляемый ток обмоткой возбуждения

29А;

§ Число фаз

3;
§ Частота

387,5...417,5Гц;

§ Вес не более

41кг.


1.3.2. Пусковая и регулирующая аппаратура.

Совместно с генераторами СГС-40ПУ работает аппаратура, которая автоматически поддерживает их нормальную работу в широком диапазоне частот вращения и изменения нагрузки, обеспечивает защиту бортовой сети от перенапряжения и коротких замыканий в фидере генератора, а также раздельную их работу на нагрузку. К такой аппаратуре относятся:

1. Две коробки включения и регулирования КВР-3-2;
2. Два автомата защиты сети от перенапряжения АЗП1-3Д;
3. Две коробки отсечки частоты КОЧ-1А;
4. Два угольных регулятора напряжения РН-600Т;
5. Два выносных сопротивления ВС-33А

Кроме того, для защиты бортовой сети от радиопомех, в электрических цепях генераторов устанавливаются фильтры и конденсаторы.

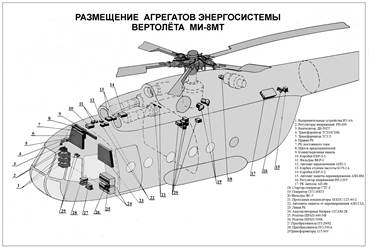

Угольные регуляторы установлены в кабине экипажа на правой этажерке. Для их охлаждения над ними установлен вентилятор ДВ-302Т, который включается в работу автоматически при включении генераторов переменного тока.

Выносные сопротивления ВС-33А установлены на электрощитке электропульта и предназначены для изменения заданного уровня напряжения генераторов.

Остальная аппаратура установлена на потолке в грузовой кабине с правой стороны.

1.3.3. Потребители шин генераторов.

Выход каждого из генераторов подключен к своим шинам. На вертолёте имеются шины генератора №I и шины генератора №II.

В нормальных условиях работы энергосистемы к шинам генератора №I подключены:

§ противообледенительная система несущего и рулевого винтов;

§ трёхфазный трансформатор Тр208/36 (ТС310С04Б);

§ выпрямительное устройство ВУ-6А №1.

К шинам генератора №2 подключены потребители:

§ противообледенительная система двигателей, пылезащитных устройств и стекол кабины экипажа;

§ однофазный трансформатор Тр115/36 (ТС1/2);

§ два выпрямительных устройства ВУ-6А №2 и №3;

§ аппаратура постановки помех в "ИК" диапазоне Л166В1А.

При отказе одного из генераторов автоматически отключаются ПОС винтов и ВУ №1 или ВУ №2, в зависимости от номера отказавшего генератора, а остальные потребители имеют возможность получать питание от оставшегося в работе генератора.

При отказе двух генераторов все вышеперечисленные потребители генераторных шин отключаются.

1.4. Источники трёхфазного переменного тока с напряжением 36В.





К таким источникам относятся трансформатор Тр208/36 и преобразователь ПТ-200Ц. Причём, трансформатор является основным источником, а преобразователь резервным. Трансформатор включается в работу автоматически при наличии напряжения на шинах генераторов, а преобразователь может включаться как автоматически (при исчезновении напряжения на генераторных шинах 36В), так и вручную. Режим работы преобразователя можно задать переключателем ПТ "Автомат" – "Ручное", который расположен на электрощитке электропульта. Преобразователь работает в комплекте с автоматом переключения преобразователя АПП-1А, который установлен на потолке грузовой кабины между шпангоутами №2 и №2а.

Трансформатор установлен на правой этажерке, а преобразователь под полом кабины экипажа.

Выход трансформатора подключен к генераторным шинам 36В, а выход преобразователя к шинам ПТ-200Ц.

При нормальной работе энергосистемы трансформатор обеспечивает работу потребителей, подключенных к генераторным шинам 36В и к шинам преобразователя ПТ-200Ц. При исчезновении напряжения на генераторных шинах 36В автоматически вступает в работу ПТ-200Ц, который способен обеспечить работу потребителей, подключенных только к его шинам.

1.4.1. Проверка работоспособности преобразователя ПТ-200Ц.

При наличии питания на аккумуляторной шине необходимо:

§ установить переключатель ПТ в положение "Автомат" или "Ручное". Должен вступить в работу преобразователь;

§ включить левый авиагоризонт АГБ-3К. Должен исчезнуть бленкер АГ на лицевой части прибора;

§ выключить авиагоризонт;

§ переключатель ПТ установить в нейтральное положение.

1.4.2. Потребители трёхфазного напряжения 36В.

К генераторным шинам 36В подключены следующие потребители:

§ АГБ-3К – правый авиагоризонт;

§ ГМК-1А – курсовая система;

§ АП-34Б – автопилот;

§ ДИСС-15 – доплеровский измеритель скорости и угла сноса;

§ СПУУ-52 – система подвижного упора управления;

§ АРК-УД – автоматический радиокомпас.

К шинам ПТ-200Ц подключены потребители:

§ АГБ-3К – левый авиагоризонт;

§ РСАГ (1186) – распределитель сигналов авиагоризонта;

§ УП-21-15 – указатель положения ползуна автомата перекоса;

§ ВК-53РШ – выключатель коррекции.

1.5. Источники однофазного переменного тока с напряжением 115В.





К таким источникам относятся трансформатор Тр208/115 и преобразователь ПО-500А. Причём, трансформатор является основным источником, а преобразователь резервным. Трансформатор включается в работу автоматически при наличии напряжения на шинах генераторов, а преобразователь может включаться как автоматически (при исчезновении напряжения на генераторных шинах 115В), так и вручную. Режим работы преобразователя можно задать переключателем ПО "Автомат" – "Ручное", который расположен на электрощитке электропульта. Преобразователь работает в комплекте с реле времени Рв-5, которое обеспечивает временную задержку по включению преобразователя в работу.

Трансформатор установлен на правой этажерке, а преобразователь под полом кабины экипажа.

Выход трансформатора подключен к генераторным шинам 115В, а выход преобразователя к шинам ПО-500А.

При нормальной работе энергосистемы трансформатор обеспечивает работу потребителей, подключенных к генераторным шинам 115В и к шинам преобразователя ПО-500А. При исчезновении напряжения на генераторных шинах 115В автоматически вступает в работуПО-500А, который способен обеспечить работу потребителей подключенных только к его шинам.

Наличие напряжения 115В в бортовой сети контролируется по вольтметру ВФ-0,4-250 при установке галетного переключателя на отметку "~115". Величина напряжения по вольтметру должна быть в пределах 115...119В.

1.5.1. Потребители однофазного напряжения 115В.

К генераторным шинам 115В подключены потребители:

§ ДИСС-15 – доплеровский измеритель скорости и угла сноса;

§ АРК-УД – автоматический радиокомпас;

§ Тр115/7,5 – трансформатор контурных огней;

К шинам ПО-500А подключены потребители:

§ РИО-3 – радиоизотопный сигнализатор обледенения;

§ 2ИА-6 – сдвоенная измерительная аппаратура температуры газов двигателей;

§ ИВ-500Е – измеритель вибрации двигателей;

§ АРК-9 – радиокомпас;

§ РВ-3 – радиовысотомер;

§ 6201 – система опознавания;

§ ВФ-0,4 250 – электрическая цепь вольтметра;

§ Тр115/36 – два трансформатора.

1.6. Источники однофазного переменного тока с напряжением 36В.





Источниками данного напряжения служат два трансформатора Тр115/36. Первичные обмотки трансформаторов подключены к шине однофазного преобразователя ПО-500А.

Трансформаторы предназначены для питания дистанционных индуктивных манометров типа ДИМ. Один из них основной, а другой резервный. Установлены трансформаторы на правой этажерке в кабине экипажа. Переключение питания потребителей с основного трансформатора на резервный осуществляется переключателем ТРАНСФ. ДИМ "Основной" – "Резервный". Переключатель установлен на центральном пульте в кабине экипажа.

1.6.1. Потребители однофазного напряжения 36В.

К шинам трансформаторов подключены в качестве потребителей:

§ ДИМ-100 – два манометра, измеряющих давление в гидросистемах;

§ ИД-8 – три датчика, измеряющих давление масла двигателей и главного редуктора;

§ ИД-3 – индукционный датчик, измеряющий давления воздуха, поступающего к воздушному стартеру от двигателя АИ-9В.

1.7. Подключение и проверка источника аэродромного питания.

§ Перед подсоединением аэродромного источника питания к борту вертолёта необходимо убедиться, что автоматы защиты, выключатели и переключатели в кабине экипажа находятся в положении "Выключено".

§




Подсоединить к ШРАП-400-3ф жгут источника аэродромного питания.

§ Включить выключатели аккумуляторных батарей.

§ На электрощитке электропульта загорится жёлтое табло "Аэр. пит. включено".

§ По вольтметру ВФ-0,4-250 проверить величину напряжения с помощью галетного переключателя. Напряжение между фазами должно быть 206...208В.

§ Включить выключатель на электрощитке переменного тока "Аэродром. Питан".
