Практическая работа № 3
Т ема: Выбор средств обеспечения электробезопасности
Цель работы: Ознакомиться с условиями поражения человека электрическим током. Изучить средства и методы защиты от поражения электрическим током, оказание первой помощи.
Оборудование: инструкционные карты, схемы защитного заземления и зануления, плакаты.
Задания:
1. Повторить действия шагового напряжения и напряжения прикосновения на человека. Зарисовать схемы и рассчитать формулу однофазном прикосновении тока.
2. Повторить электрические защитные средства. Заполнить таблицу 1.
3. Ответить на контрольные вопросы.
Теоретическое обоснование
1. Условия поражения человека электрическим током.
Тяжесть поражения электрическим током зависит от вида электрической сети и характера прикосновения человека к токоведущим элементам. Наибольшее распространение имеют электрические сети трехфазного тока с изолированной или глухо заземленной нейтралью источника тока (генератора, трансформатора). В сельском хозяйстве в основном применяют трехфазные четырехпроводные сети с глухо заземленной нейтралью, обеспечивающие питание установок напряжением 380 и 220 В.
Действие тока возникает, когда человек прикасается не менее чем к двум точкам цепи, между которыми существует некоторое напряжение (напряжение прикосновения).
Схемы включения человека в электрическую цепь могут быть различными. Чаще других происходит однофазное включение человека в цепь между фазным проводом и землей и двухфазное - между двумя фазными проводами.

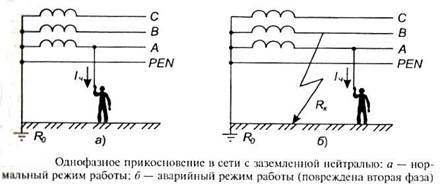

Схемы включения человека в электрическую цепь
(рис 1)
При однофазном прикосновении ток, проходящий через тело человека, может быть с достаточной для практики точностью определен по формуле:
I =
где Uф -фазное напряжение, В;
Rч - расчетное сопротивление тела человека (1000 Ом);
Rоб- сопротивление обуви, Ом;
Rп- сопротивление пола, Ом;
Rо - сопротивление глухо заземленной нейтрали, Ом.
Чем больше напряжение прикосновения и чем меньше сопротивление участков цепи замыкания, тем выше ток, проходящий через тело человека. Если принять U ф = 220В, а
R об = 0, R п = 0 (при хорошем контакте человека с землей), R о =10 Ом, то сила проходящего через человека тока будет равна 0,218 А (218 мА), что значительно превышает смертельный ток (90-100 мА).
Если принять, что человек стоит на сухом деревянном полу (R п =105 Ом) в резиновой обуви (R об =45х103 Ом) ,то сила тока будет равна 0,0015 А (1,5 мА). Такой ток не опасен.
Электрозащитные средства
Таблица №1
| Электрозащитные средства | Что относится |
| 1 | 2 |
| Основным изолирующим средствам | |
| Дополнительным изолирующим средствам | |
| Ограждающие защитные средства | |
| Вспомогательные защитные средства |

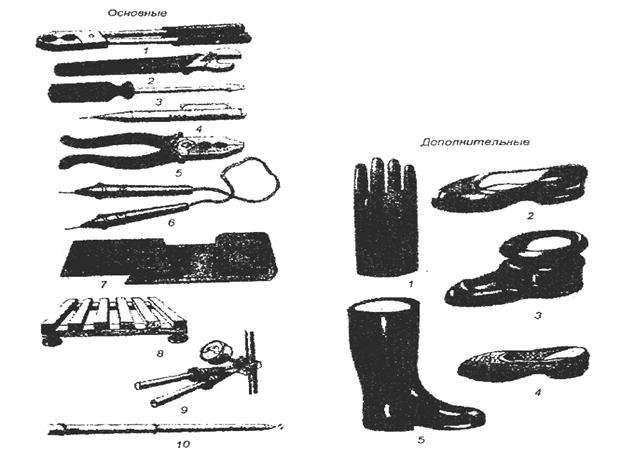

Электрозащитные средства предназначены для защиты людей при обслуживании электроустановок. Их подразделяют на изолирующие (основные и дополнительные), ограждающие и предохранительные.
Изолирующие средства служат для изоляции человека от токоведущих частей и от земли. Изоляция основных изолирующих средств выдерживает полное рабочее напряжение электроустановок, ими разрешено касаться токоведущих частей под напряжением. Дополнительные средства самостоятельно не могут обеспечить безопасность обслуживающего персонала, их применяют совместно с основными средствами для усиления их защитного действия.
К основным изолирующим средствам в электроустановках напряжением выше 1000 В относят изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, изолирующие съемные вышки и лестницы, площадки и др., а в электроустановках до 1000 В, кроме указанных, - диэлектрические перчатки и инструменты с изолирующими рукоятками.
К дополнительным изолирующим средствам в электроустановках напряжением выше ~1000 В относят -диэлектрические перчатки, боты, коврики, изолирующие подставки, а в электроустановках до 1000 В, кроме того, - диэлектрические галоши, коврики, изолирующие подставки.
Ограждающие защитные средства (щиты, ограждения - клетки, изолирующие
накладки, временные переносные заземления, закорачивающие провода и др). предназначены для временного ограждения токоведущих частей.
Вспомогательные защитные средства (предохранительные пояса, страховочные канаты, когти, защитные очки, рукавицы, суконные костюмы и др). служат для защиты от случайного падения с высоты, а также от световых, тепловых, механических и химических воздействий электрического тока.
КОНТРОЛЬНЫЕ ВОПРОСЫ:
1. Что такое шаговое напряжение?
2. Как подразделяются электрозащитные средства?
3. Что называется заземлением и занулением?
4. Порядок оказания первой помощи пострадавшему?
